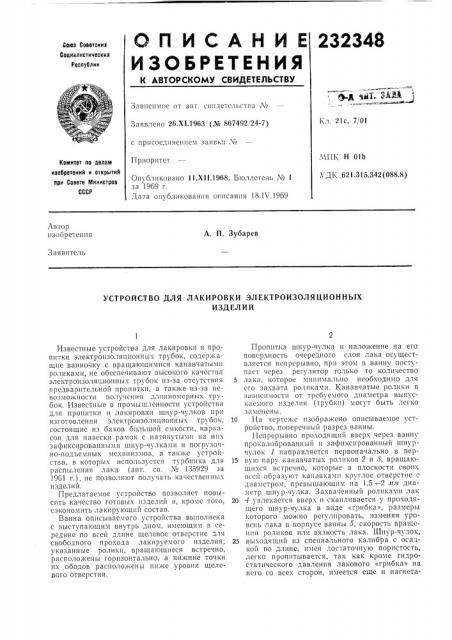

О П И С А Н И Е 232348

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сои3а Советских

Социалистических

Республик .д 1Т. РАН

Зависимое от авт. свидетельства ¹

1хл, 2 I c, 7/О!

Заявлено 26.Õ1.1963 (№ 867492!24-7) с присоединением заявки №.ЧПК Н О!Ь

N Ä1; 621.315.342 (088.8) Приоритет

Комитет по делам иаобретений и открытий при Совете Министров

СССР

Опубликовано II.XII.!968. Бюллетень No 1 за 19б9 г.

Дата опубликования описания 18.1Ъ.19б9

AI3TOP изобретения

А. П. Зубарев

Заявитель

УСТРОЙСТВО ДЛЯ ЛАКИРОВКИ ЭЛЕКТРОИЗОЛЯЦИОННЫХ

ИЗДЕЛИЙ

Известные устройства для лакировки и пропитки электроизоляционных трубок, содержащие ванночку с вращающимися канавчатыми роликами, не обеспечивают высокого качества электроизоляционных трубок из-за отсутствия предварительной пропитки, а также из-за невозможности получения длинномерных трубок. Известные в промышленности устройства для пропитки и лакировки шнур-чулков при изготовлении электроизоляционных трубок, состоящие из баков большои емкости, каркасов для навсски рамок с натянутыми на HIIx зафиксированными шнур-чулками и погрузочно-подъемных механизмов, а также устройства, в которых используется турбинка для распыления лака (авт. св. № 135929 за

1961 г.), не позволяют получать качественных изделий.

Предлагаемое устройство позволяет повысить качество готовых изделий и, кроме того, сэкономить лакирующий состав.

Ванна описываемого устройства выполнена с выступающим внутрь дном, имеющим в середине по всей длине щелевое отверстие для свободного прохода лакируемого изделия; указанные ролики, вратцающиеся встречно, расположены горизонтально, а нижние точки их ободов расположены ниже уровня щелевого отверстия.

Пропитка шнур-чулка и наложение на его поверхность очередного слоя лака осуществляется непрерывно, при этом в ванну поступает через регулятор только то количество

5 лака, которое минимально необходимо для его захвата роликами. Канавчатые ролики в зависимости от трсбуемого диаметра выпускаемого изделия (трубки) могут быть легко заменены.

10 I Ia чсртсжс изображено описываемое устройство, поперечный разрез ванны.

1-1спрерывно проходящий вверх через ванну прокалиброванный и зафиксированный шнурчулок 1 направляется первоначально в пер-!

5 гую пару канавчатых роликов 2 и 8, вращающихся встречно, которые в плоскости своих осей образуют канавками круглое отверстие с диамстром, превышающим на 1,5 —:2 льи диамстр шнур-чулка. Захваченный роликами лак

20 4 увлекается вверх и скапливается у проходящего шнур-чулка в виде «грибка», размеры которого можно регулировать, изменяя уровень лака в корпусе ванны 5, скорость врагцсния роликов или вязкость лака. Шнур-чулок, 25 выходящий из специального калибра с осадкой по длине, имел достаточную пористость, легко пропитывается, так как кроме гидростатического давления лакового «грибка» на него со всех сторон, имеется еще и нагнета232348

Предмет изоб ретен ия

Составители Л. Асиович

Редакrop Е, Кречетова

Корректор С. М, Сигал

Тсхрсд T. П. Курилко

Заказ 448!2 Тираж 437 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мииистров СССР

Москва, Цептр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 тельное давление от встречного движения роликов.

С целью уменьшения испарения растворителя лака ванна пмсст две крышки 6 и 7 с вырезами для прохода шнур-чулка далее в сушильные камеры цикличного действия.

Второй заход этого шнур-чулка (после просушки) на дополнительную пропитку, а главным образом уже на лакировку первого грунта, осуществляется через соседнюю пару роликов и т. д., справа налево или наоборот.

Общее число всех проходов шнур-чулка через ролики ванны устанавливается выработанными технологическими картами по отдельным типоразмерам.

Устройство для лакировки электроизоляцпонных изделий, например трубок на основе

5 прокалиброванных шнур-чулков, состоящее из ванны и системы вращающихся канавчатых роликов, отличающееся тем, что, с целью повышения качества готового изделия и экономии лакирующего состава, ванна выполнена

10 с выступающим внутрь дном, имеющим в середине по всей длине щелевое отверстие для свободного прохода лакирусмого изделия, а указанные ролики установлены попарно с обеих сторон щслевого отверстия вдоль ван15 ны, при этом нижние точки их ободов расположены ниже уровня щелевого отверстия.
