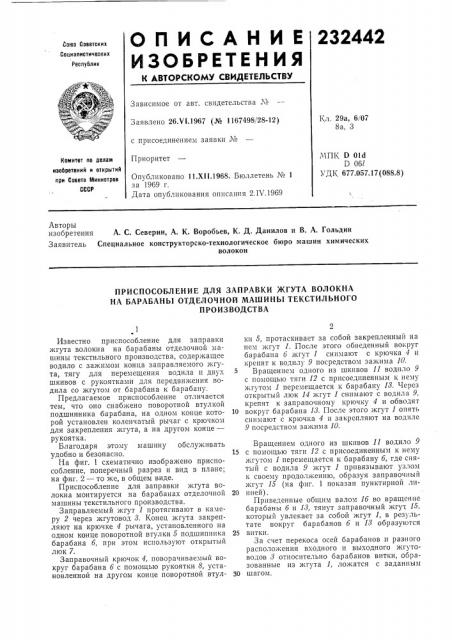

ОnИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

232442

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 29а, 6/07

8а, 3

Заявлено 26.V1.1967 (№ 1167498128-12) с присоединением заявки ¹

Приоритет

МПК D 01d

D 061

УДК 677.057.17(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 11.XI I.1968. Бюллетень № 1 за 1969 г, Дата опубликования описания 2.IV.1969

Авторы изобретения А. С. Северин, А. К. Воробьев, К. Д. Данилов и В. А. Гольдин

Заявитель Специальное конструкторско-технологическое бюро машин химических волокон

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАПРАВКИ ЖГУТА ВОЛОКНА

HA БАРАБАНЫ ОТДЕЛОЧНОЙ МАШИНЫ ТЕКСТИЛЬНОГО

ПРОИЗВОДСТВА

Известно приспособление для заправки жгута волокна на барабаны отделочной машины текстильного производства, содержащее водило с зажимом конца заправляемого жгута, тягу для перемещения водила и двух шкивов с рукоятками для передвижения водила со жгутом от барабана к барабану.

Предлагаемое приспособление отличается тем, что оно снабжено поворотной втулкой подшипника барабана, на одном конце которой установлен коленчатый рычаг с крючком для закрепления жгута, а на другом конце— рукоятка.

Благодаря этому машину обслуживать удобно и безопасно.

На фиг. 1 схематично изображено приспособление, поперечный разрез и вид в плане; на фиг. 2 — то же, в общем виде.

Приспособление для заправки жгута волокна монтируется на барабанах отделочной машины текстильного производства.

Заправляемый жгут 1 протягивают в камеру 2 через жгутовод 8. Конец жгута закрепляют на крючке 4 рычага, установленного на одном конце поворотной втулки 5 подшипника барабана 6, при этом используют открытый люк 7.

Заправочный крючок 4, поворачиваемый вокруг барабана 6 с помощью рукоятки 8, установленной на другом конце поворотной втулки 5, протаскивает за собой закрепленный на нем жгут 1. После этого обведенный вокруг барабана 6 жгут 1 снимают с крючка 4 и крепят к водилу 9 посредством зажима 10.

Вращением одного из шкивов ll водило 9 с помощью тяги 12 с присоединенным к нему жгутом 1 перемещается к барабану 18. Через открытый люк 14 жгут 1 снимают с водила 9, крепят к заправочному крючку 4 и обводят

10 вокруг барабана 18. После этого жгут 1 опять снимают с крючка 4 и закрепляют на водиле

9 посредством зажима 10.

Вращением одного из шкивов 11 водило 9

15 с помощью тяги 12 с присоединенным к нему жгутом 1 перемещается к барабану 6, где снятый с водила 9 жгут 1 привязывают узлом к своему продолжению, образуя заправочный жгут 15 (на фиг. 1 показан пунктирной ли20 нией).

Приведенные общим валом 16 во вращение барабаны 6 и 18, тянут заправочный жгут 15, который увлекает за собой жгут 1, в результате вокруг барабанов 6 и 18 образуются

25 витки.

За счет перекоса осей барабанов и разного расположения входного и выходного жгутоводов 8 относительно барабанов витки, образованные из жгута 1, ложатся с заданным

30 шагом.

232442

Предмет йзобретения

9ь г. 1

ыг Р

Составитель А. Скоморохов

Редактор Т. 3. Орловская Техред T. П. Курилко

Корректор В. В. Крылова

Заказ 435/17 Тираж 427 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Приспособление для заправки жгута волокна на барабаны отделочной машины текстильного производства, содержащее водило с зажимом конца заправляемого жгута, тягу для перемещения водила и двух шкивов с рукоятками для передвижения водила со жгутом от барабана к барабану, отличающееся тем, что, с целью обеспечения удобств и безопасности обслуживания, оно снабжено поворотной втулкой подшипника барабана, на одном конце которой установлен коленчатый рычаг с крючком для присоединения жгута, а на другом конце — рукоятка.
