232443

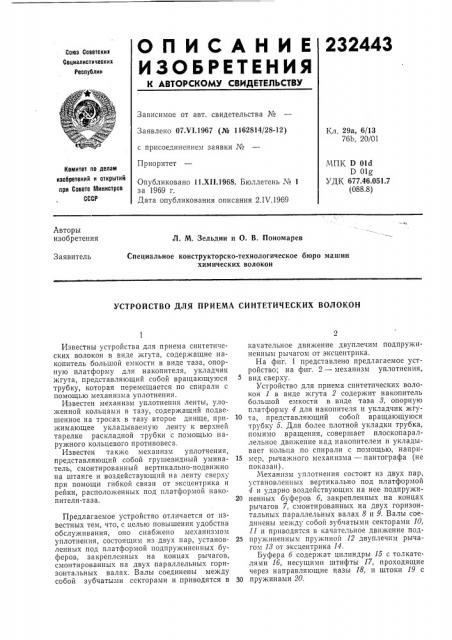

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуолик

Зависимое от авт. свидетельства №

Заявлено 07. т 1.1967 (№ 1162814/28-12) с присоединением заявки №

Приоритет

Кл. 29а, 6/13

76b, 20/01

МПК D 01т1

D 0lg

УДК 677.46.051.7 (088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 11.Х11.1968. Бюллетень № 1 за 1969 г.

Дата опубликования описания 2.IV.1969

Авторы изобретения

Л. М. Зельдин и О. В. Пономарев

Специальное конструкторско-технологическое бюро машин химических волокон

Заявитель

УСТРОЙСТВО ДЛЯ ПРИЕМА СИНТЕТИЧЕСКИХ ВОЛОКОН

Известны устройства для приема синтетических волокон в виде жгута, содержащие накопитель большой емкости в виде таза, опорную платформу для накопителя, укладчик жгута, представляющий собой вращающуюся трубку, которая перемещается по спирали с помощью механизма уплотнения.

Известен механизм уплотнения ленты, уложенной кольцами в тазу, содержащий подвешенное на тросах в тазу второе днище, прижимающее укладываемую ленту к верхней тарелке раскладной трубки с помощью наружного кольцевого противовеса.

Известен также механизм уплотчения, представляющий собой грушевидный уминатель, смонтированный вертикально-подвижно на штанге и воздействующий на ленту сверху при помощи гибкой связи от эксцентрика и рейки, расположенных под платформой накопителя-таза.

Предлагаемое устройство отличается от известных тем, что, с целью повышения удобства обслуживания, оно снабжено механизмом уплотнения, состоящим из двух пар, установленных под платформой подпружиненных буферов, закрепленных на концах рычагов, смонтированных на двух параллельных горизонтальных валах. Валы соединены между собой зубчатыми секторами и приводятся в качательное движение двуплечим подпружиненньп рычагом от эксцентрика.

На фиг, 1 представлено предлагаемое устройство; на фиг. 2 — механизм уплотнения, вид сверху.

Устройство для приема синтетических волокон 1 в виде жгута 2 содержит накопитель большой емкости в виде таза 3, опорную платформу 4 для накопителя и укладчик жгу10 та, представляющий собой вращающуюся трубку 5. Для более плотной укладки трубка, помимо вращения, совершает плоскопараллельное движение над накопителем и укладывает кольца по спирали с помощью, напри15 мер, рычажного механизма — пантографа (не показан).

Механизм уплотнения состоит из двух пар, установленных вертикально под платформой

4 и ударно воздействующих на нее подпружи20 ненных буферов б, закрепленных на концах рычагов 7, смонтированных на двух горизонтальных параллельных валах 8 и 9. Валы соединены между собой зубчатыми секторами 10, 11 и приводятся в качательное движение под25 пружиненньп пружиной 12 двуплечим рычагом И от эксцентрика 14.

Буфера б содержат цилиндры 15 с толкателями lб, несущими штифты 17, проходящие через направляющие пазы 18, и штоки 19 с

30 пружинами 20.

232443

Предмет изобретения ф

16

17

1д

1У

Фиг. 3

1иг

Составитель И. Сафонов

Редактор Т. 3. Орловская Техред T. П. Курилко Корректор Г. И. Плешакова

Заказ 435/18 Тир ая 421 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Привод механизма уплотнения составлен из электродвигателя 21 и редуктора 22, на конце которого закреплен эксцентрик 14, соприкасающийся с роликом 28 рычага 18.

Устройство работает следующим образом.

Двигатель 21 через редуктор 22 непрерывно вращает эксцентрик 14. Как только ролик 28 упадет с большого радиуса эксцентрика на малый, рычаг 18 с большой скоростью повернет на определенный угол вал 8 и через зубчатые секторы 10, 11 вал 9. Рычаги 7 поворачиваются, и толкатели 1б, сжимая пружины

20, ударяют платформу 4 накопителя 8. Число ударов по накопителю соответствует числу оборотов эксцентрика 14. Устройство позволяет уплотнить укладку, сократить число съемов и увеличить к.п.д. машины.

Устройство для приема синтетических волокон в виде жгута, содержащее накопитель в виде таза большой емкости, опорную платформу, укладчик жгута в виде вращающейся трубки и механизм уплотнения жгута, отличаюи ееся тем, что, с целью повышения удобства обслуживания, механизм уплотнения выТО полнен в виде двух пар, вертикально установленных под платформой и ударно воздействующих на нее подпружиненных буферов, закрепленных на концах рычагов, смонтированных на двух параллельных и горизонталь15 ных валах, соединенных между собой зубчатыми секторами и приводимых в качательное движение двуплечим подпружиненным рычагом от эксцентрика,
