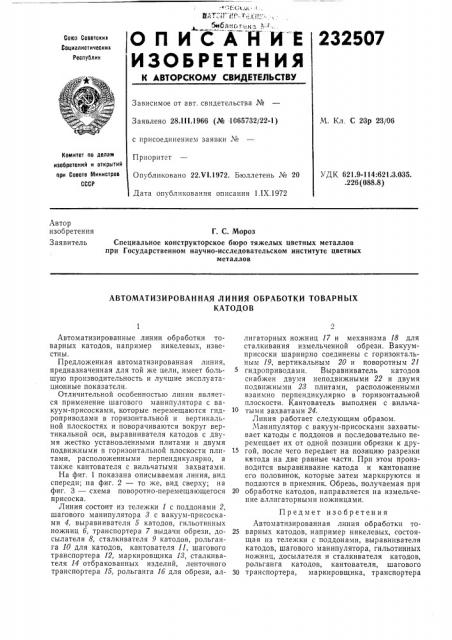

ОП И САНИ-Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
232507
Союз Советсних.Социалистичесних
Республин
Зависимое от авт. свидетельства №
Заявлено 28Л11.1966 (№ 1065732/22-1) M. Кл. С 2I3p 23/06 с присоединением заявки №
Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет
Опубликовано 22 т 1.1972. Бюллетень ¹ 20
УДК 621.9 114:621.3.035..226(088.8) Дата опубликования описания I.IX.1972
Автор изобретения
Заявитель
Г. С. Мороз
Специальное конструкторское бюро тяжелых цветных металлов при Государственном научно-исследовательском институте цветных металлов
АВТОМАТИЗИРОВАННАЯ ЛИНИЯ ОБРАБОТКИ ТОВАРНЫХ
КАТОДОВ
Автоматизированные линии обработки товарных катодов, например никелевых, известны.
Предложенная автоматизированная линия, предназначенная для той же цели, имеет большую производительность и лучшие эксплуатационные показатели.
Отличительной особенностью линии является применение шагового манипулятора с вакуум-присосками, которые перемещаются гидроприводами в горизонтальной и вертикальной плоскостях и поворачиваются вокруг вертикальной оси, выравнивателя катодов с двумя жестко установленными плитами и двумя подвижными в горизонтальной плоскости плитами, расположенными перпендикулярно, а также кантователя с вильчатыми захватами.
На фиг. 1 показана описываемая линия, вид спереди; на фиг. 2 — то же, вид сверху; на фиг. 3 — схема поворотно-перемещающегося присоска.
Линия состоит из тележки 1 с поддонами 2, шагового манипулятора 8 с вакуум-присосками 4, выравнивателя 5 катодов, гилbîòèнных ножниц 6, транспортера 7 выдачи обрези, досылателя 8, сталкивателя 9 катодов, рольганга 10 для катодов, кантователя 11, шагового транспортера 12, маркировщика 18, сталкивателя 14 отбракованных изделий, ленточного транспортера 15, рольганга 1б для обрези, аллигаторных ножниц 17 и механизма 18 для сталкивания измельченной обрези. Вакуумприсоски шарнирно соединены с горизонтальHbIM 19, вертикальным 20 и поворотным 21 гидроприводами. Выравниватель катодов снабжен двумя неподвижными 22 и двумя подвижными 28 плитами, расположенными взаимно перпендикулярно в горизонтальной плоскости. Кантователь выполнен с вильчатыми захватами 24.
Линия работает следующим образом.
Манипулятор с вакуум-присосками захватывает катоды с поддонов и последовательно перемещает их от одной позиции обрезки к дру15 гой, после чего передает на позицию разрезки катода на две равные части. При этом производится выравнивание катода и кантование его половинок, которые затем маркируются и подаются в приемник. Обрезь, получаемая при
20 обработке катодов, направляется на измельчение аллигаторными ножницами.
Предмет изобретения
Автоматизированная линия обработки то25 варных катодов, например никелевых, состоящая из тележки с поддонами, выравнивателя катодов, шагового манипулятора, гильотинных ножниц, досылателя и сталкивателя катодов, рольганга катодов, кантователя, шагового
30 транспортера, маркировщика, транспортера
232507
Фиг. 2 выдачи обрези, ленточного транспортера, рольганга обрези, аллигаторных ножниц и механизма сталкивания обрези, отличающаяся тем, что, с целью повышения производительности линии и улучшения ее эксплуатационных показателей, шаговый манипулятор снабжен вакуум-присосками, шарнирно соединенными с горизонтальным, вертикальным и поворотным гидроприводами, выравниватель катодов выполнен в виде двух жестко установленных и двух подвижных в горизонтальной плоскости плит, расположенных перпендикулярно, а кантователь выполнен с вильчатыми захватами.
