Устройство для регистрации линейного перемещения тел

Устройство для регистрации линейного перемещения тел

Иллюстрации

Показать все

Реферат



2325ll

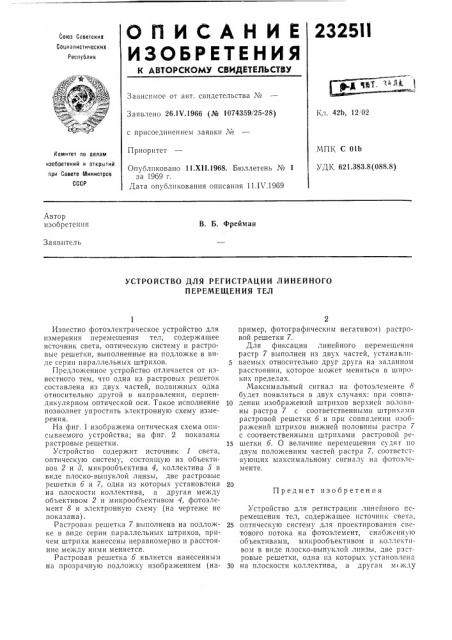

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

V,л. 42Ь, 12, 02

Заявлено 26.1V.1966 (№ 1074359!25-28) с присоединением заявки ¹

Приоритет

МП1 С 01Ь

УД1 621.383.8(088.8) Комитет па делам изобретений и открытий при Совете Министров

СССР

Опубликовано 11.Х11.1968. Бюллетень № 1 за 1969 г.

Дата опубликования описания II.IV.1969

Автор изобретения

В. Б. Фрейман

Заявитель

УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ЛИНЕЙНОГО

ПЕРЕМЕЩЕНИЯ ТЕЛ

2 пример, фотографическим негативом) растровой решетки 7.

Для фиксации линейного перемещения растр 7 выполнен из двух частей, устанавливаемых относительно друг друга на заданном расстоянии, которое может меняться в широких пределах.

Максимальный сигнал на фотоэлементе 8 будет появляться в двух случаях: при совпа10 дении изображений штрихов верхней половины растра 7 с соответственными штрихами растровой решетки 6 и при совпадении изображений штрихов нижней половины растра 7 с соответственными штрихами растровой ре15 шетки б. О величине перемещения судят по двум положениям частей растра 7, соответствующих максимальному сигналу на фотоэлементе.

Устройство для регистрации линейного псремещения тел, содержащее источник света, 25 оптическую систему для проектирования светового потока на фотоэлемент, снабженнло оо ьективами, микрообъективоM ll коллективом в виде плоско-выпуклой линзы, две растровые решетки, одна из которых установлена

ЗО на плоскости коллектива, а другая м< жду

Известно фотоэлектрическое устройство для измерения перемещения тел, содержащее источник света, оптическую систему и растровые решетки, выполненные на подложке в виде серии параллельных штрихов.

Предложенное устройство отличается от известного тем, что одна из растровых решеток составлена из двух частей, подвижных одна относительно другой в направлении, перпендикулярном оптической оси. Такое исполнение позволяет упростить электронную схему измерения.

На фиг. 1 изображена оптическая схема описываемого устройства; на фиг. 2 показаны растровые решетки.

Устройство содержит источник 1 света, оптическую систему, состоящую из объективов 2 и т, микрообъектива 4, коллектива 5 в виде плоско-выпуклой линзы, две растровые решетки б и 7, одна из которых установлена на плоскости коллектива, а другая между объективом 2 и микрообъективом 4, фотоэлемент 8 и электронную схему (на чертеже не показана) .

Растровая решетка 7 выполнена на подложке в виде серии параллельных штрихов, причем штрихи нанесены неравномерно и расстояние между ними меняется.

Растровая решетка 6 является нанесенным на прозрачную подложку изображением (наПредмет изобретения

232511 фиа. 2

Уия. 1

Составитель В. Столин

Техред Л. Я. Левина Корректор Н. В. Босняцкая

Редактор Т. H. Каранова

Заказ 428)3 Тираж 427 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 объективом и микрообъективом, и электронную схему, отличающееся тем, что, с целью упрощения электронной схемы, одна из растровых решеток составлена из двух частей, подвижных одна относительно другой в направлении, перпендикулярном оптической оси
