Реферат

Область изобретения

Настоящее изобретение относится к банковским автоматам. Более конкретно, настоящее изобретение относится к защищенной камере для банковского автомата, содержащей защищенную дверцу, и к способу ее использования.

Предпосылки изобретения

Банковские автоматы известны. Популярными банковскими автоматами, которые часто используются клиентами, являются банкоматы. Банкоматы все чаще используются клиентами для проведения банковских операций. Обычными банковскими операциями, проводимыми клиентами через банкоматы, являются внесение денежных средств, снятие денежных средств, денежные переводы со счета на счет и запросы об остатке на счете.

В большинстве банкоматов имеется защищенная камера. Защищенная камера используется для хранения купюр и других ценных предметов внутри банкомата. Депозиты, вносимые клиентами в банкомат, также, предпочтительно, хранятся внутри защищенной камеры до тех пор, пока они не будут извлечены уполномоченными лицами. В защищенной камере также, предпочтительно, размещаются части механизмов, используемых для приема депозитов и выдачи купюр. В защищенной камере, кроме того, предпочтительно размещены электронные компоненты банкомата, которые могут являться объектом атаки со стороны лиц, пытающихся взломать банкомат или проникнуть в электронную коммуникационную сеть, в которой он работает.

Защищенные камеры, используемые в банковских автоматах, специально сделаны для того типа машины, в котором они используются. Такие камеры, в отличие от наиболее распространенных типов сейфов или металлических ящиков, содержат множество сквозных отверстий в стенках камеры. Эти отверстия позиционированы с высокой точностью. Такое точное позиционирование необходимо для того, чтобы обеспечить взаимодействие с теми компонентами банкомата, которые расположены вне камеры. Например, сквозное отверстие в защищенной камере необходимо для того, чтобы механизм выдачи купюр, расположенный внутри камеры, мог пропускать купюры на выдающий механизм, находящийся за пределами камеры и выдающий купюры клиенту. Точно так же, точное отверстие необходимо для пропускания конвертов с депозитами и другими ценностями из отверстия для приема депозитов и механизма, расположенного за пределами камеры, в механизм депонирования, расположенный внутри камеры. Кроме того, сквозь отверстия в камере проходят жгуты проводов и другие соединения для электронных компонентов и компонентов системы охранной сигнализации, и эти отверстия должны размещаться с высокой точностью, чтобы обеспечить возможность соединения с другими кабелями или компонентами в банкомате, находящимися вне камеры.

Существует много типов банкоматов. Банкоматы могут иметь конфигурацию офисного устройства, которое предназначено для использования внутри здания. Другие банкоматы могут использоваться как уличные устройства, установленные «сквозь стену» здания, что позволяет пользователю пользоваться автоматом, не заходя в здание. Банкоматы имеют разные физические размеры, что обусловлено рядом факторов. Банкоматы, которые выполняют широкий набор функций, например печать банковских расчетных книжек, выдачу билетов или марок, обналичивание чеков и другие функции, по необходимости имеют большие размеры, чем машины, которые таких функций не выполняют. Такие многофункциональные машины обычно имеют защищенные камеры значительно большего размера, чем у машин, обладающих меньшей функциональностью. Банкоматы, выполняющие единственную функцию, например выдачу наличных денежных средств, часто требуют камеры значительно меньшего размера.

Защищенные камеры для банковских автоматов содержат соединенное с подвижной дверцей устройство запорной задвижки. Когда дверца закрыта, запорная задвижка обычно находится в защищенном запертом положении. Когда уполномоченные лица открывают дверцу защищенной камеры, запорная задвижка смещается во второе незащищенное открытое положение. В этом втором положении механизма задвижки дверцу можно открыть так, чтобы получить доступ к компонентам внутри защищенной камеры.

В связи с тем, что банкоматы уязвимы при атаках грабителей, механизм задвижки и другие запирающие механизмы, используемые в связи с подвижной дверцей защищенных камер, предпочтительно обеспечивают высокую степень сопротивления атаке. Однако обеспечение повышенной защищенности часто влечет за собой повышение степени сложности. Это повышает стоимость банковского автомата. Сложные механизмы, кроме того, часто затрудняют доступ уполномоченных лиц к защищенной камере.

Далее, изготовление защищенной камеры для банковского автомата традиционно требует серьезного внимания к петлям, которые используются для крепления дверцы к защищенной камере. Петли часто являются объектом атак грабителей. Для получения прочных петель следует обеспечить прочность крепления петель и к дверце, и к камере. Поскольку петли часто являются двумя или более отдельными узлами, которые должны быть постоянно закреплены на месте, часто сваркой, обычно петлевые узлы присоединяют сначала либо к дверце, либо к камере, а затем к другому компоненту. Это может быть затруднительно с точки зрения сборки.

Когда компоненты петлевого узла крепятся к дверце и к камере отдельными операциями, часто встречаются ситуации, когда петли устанавливаются не соосно. В этих обстоятельствах бывает невозможно установить дверцу на камеру без существенных дополнительных работ по переделке. Даже если дверцу удается установить на петли, она может располагаться неправильно и не сможет закрывать отверстие в камере. И вновь в таких случаях для того чтобы защищенная камера была пригодна для работы в банковском автомате, требуется провести дорогие дополнительные работы.

Сущность изобретения

Таким образом, существует потребность в защищенной камере и в способе изготовления защищенной камеры для банковского автомата, который был бы более надежен и экономичен.

Существует также потребность в механизме запорной задвижки для дверцы банковского автомата, который обеспечивает улучшенную защиту, но который также является экономичным, несложным и который может быстро открываться уполномоченным персоналом. Кроме того, существует потребность в способе сборки запорной задвижки для защищенной камеры, который может осуществляться легко и более эффективно.

Кроме того, существует потребность в системе и способе более легкого крепления дверцы на защищенную камеру банковского автомата. Далее, существует потребность в системе и способе крепления дверцы на защищенную камеру банковского автомата, где петли не являются слабым местом, уязвимым при атаке со стороны грабителей. Существует, далее, потребность в системе и способе крепления дверцы на защищенную камеру банковского автомата, позволяющих крепить дверцу даже при несовпадении осей петель, которые поддерживают дверцу.

Целью настоящего изобретения является создание защищенной камеры для банковского автомата.

Другой целью настоящего изобретения является создание защищенной камеры для банковского автомата, более простой в изготовлении.

Другой целью настоящего изобретения является создание защищенной камеры для банковского автомата, являющейся более точной и надежной.

Другой целью настоящего изобретения является создание защищенной камеры для банковского автомата, которая может обеспечить повышенную защиту.

Другой целью настоящего изобретения является создание защищенной камеры для банковского автомата, которая содержит механизм запорной задвижки, создающий повышенную защиту.

Другой целью настоящего изобретения является создание защищенной камеры для банковского автомата, которая содержит механизм запорной задвижки, который может легко монтироваться в камере.

Другой целью настоящего изобретения является создание защищенной камеры для банковского автомата, которая содержит подвижную дверцу, установленную на множестве петель, которые позволяют правильно установить дверцу несмотря на несовпадение осей петель.

Другой целью настоящего изобретения является создание защищенной камеры для банковского автомата, где петли, которые используются для установки подвижной дверцы на камеру, менее уязвимы при атаке.

Содержание предварительных заявок на патент США №№60/453647, поданной 10 марта 2003 года, 60/453667, поданной 10 марта 2003 года, и 60/494614, поданной 11 августа 2003 года, включено в настоящее описание путем ссылки.

Другие цели иллюстративных форм настоящего изобретения будут очевидны из нижеследующего подробного описания и приложенной формулы изобретения.

Вышеуказанные цели достигаются в иллюстративном варианте настоящего изобретения с помощью защищенной камеры для банковского автомата, которая содержит механизм запорной задвижки. В иллюстративном варианте изобретения банковским автоматом является банкомат. Точно расположенные отверстия проходят сквозь стенки защищенной камеры. Отверстия позволяют обеспечить взаимодействие между устройствами и механизмами, расположенными внутри и вне камеры, что позволяет проводить банковские операции.

Защищенная камера содержит ящик сейфа, включая панели, и подвижную дверцу. Ящик содержит переднюю панель. Передняя панель соединена с панелью, расположенной на стороне петель, и с параллельно расположенной на расстоянии панелью на стороне замка. Панель на стороне замка далее содержит множество вертикально выровненных отверстий, проходящих сквозь нее. Ящик далее содержит верхнюю панель и параллельную вторую нижнюю панель. Когда дверца открыта, в ящике образуется отверстие, расположенное на стороне, противоположной передней панели. Каждая панель предпочтительно содержит точно расположенные отверстия для доступа для взаимодействия с компонентами, которые образуют банкомат.

Дверца и защищенный ящик имеют соответствующие части петель. Конструкция петлевого узла позволяет устанавливать дверцу на ящик несмотря на небольшое несовпадение осей стержней петель. Компоненты петлевых узлов позволяют регулировать положение дверцы как в направлении вверх-вниз, так и в направлении вправо-влево. Вертикальная регулировка положения дверцы может выполняться изменением положения винта вертикальной регулировки, расположенного в дверной части петли, позволяющей перемещать дверцу в направлении вверх-вниз. Горизонтальная регулировка положения дверцы может осуществляться перемещением винтов регулировки вправо-влево, расположенных в ящичной части петли, для наклона стержня петли и смещения дверцы в направлении вправо-влево.

На дверце установлено устройство или механизм запорной задвижки. Механизм запорной задвижки выполнен с возможностью перемещения, в ответ на состояние замка, между запертым и открытым положениями. Механизм запорной задвижки содержит подвижную запорную задвижку с множеством запорных выступов. В запертом положении запорной задвижки выступы входят в отверстия в боковой панели ящика, расположенной на стороне замка. В открытом положении выступы запорной задвижки выведены из этих отверстий, позволяя переместить дверцу в открытое положение.

Запорная задвижка выполнена подвижной в ответ на перемещение механизма привода. Механизм привода содержит приводной кулачок. Приводной кулачок фиксируется замком и может перемещаться рукояткой дверцы, когда замок находится в открытом положении. Приводной кулачок соединен по существу вертикальной длинной тягой с холостым кулачком. Приводной кулачок и холостой кулачок выполнены с возможностью поворота и расположены рядом с соответствующим вертикальным концом запорной задвижки. Запорная задвижка соединена с приводным кулачком по существу горизонтальной короткой тягой. Запорная задвижка также соединена с холостым кулачком другой по существу горизонтальной короткой тягой.

В запертом состоянии запорной задвижки приводной кулачок и холостой кулачок упираются в запорную задвижку. Кроме того, имеется регулировочное устройство для поворотного совмещения приводного кулачка с замком для обеспечения возможности запирания приводного кулачка. Регулировочное устройство может действовать как упор для предотвращения дальнейшего перемещения приводного кулачка в первом направлении вращения.

В ответ на отпирание замка уполномоченным персоналом приводной кулачок приводного механизма получает возможность вращения. Приводной кулачок можно повернуть для обеспечения поворота холостого кулачка через длинную тягу. Приводной кулачок и холостой кулачок можно поворачивать совместно в направлении, которое приводит к тому, что короткие тяги перемещают запорную задвижку во внутреннее открывающее положение. Запорная задвижка выполнена с возможностью достаточного перемещения, чтобы вывести выступы из отверстий в боковой панели ящика, расположенной на стороне замка, что позволяет открыть дверцу. Таким образом, механизм запорной задвижки, установленный на дверце защищенного ящика, позволяет поворачивать приводной кулачок в первом направлении и во втором направлении для перемещения запорной задвижки между выдвинутым запирающим дверцу положением и убранным открывающим дверцу положением, соответственно.

Краткое описание чертежей

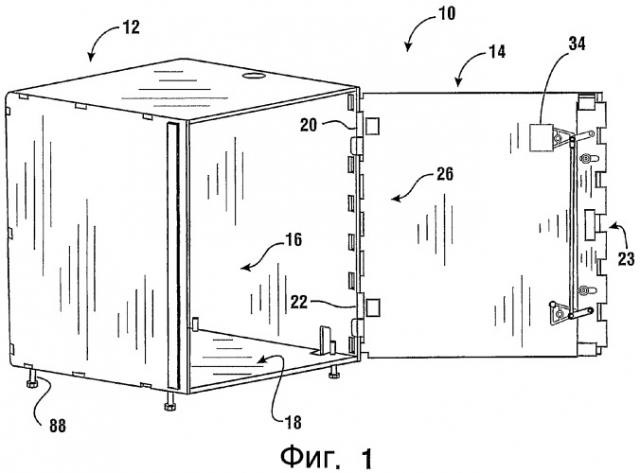

Фиг.1 - вид в изометрии защищенной камеры по настоящему изобретению для банковского автомата с дверцей в открытом положении.

Фиг.2 - вид спереди в изометрии защищенной камеры по фиг.1.

Фиг.3 - вид сзади в изометрии защищенной камеры без дверцы.

Фиг.4 - вид сбоку иллюстративного варианта механизма запорной задвижки по настоящему изобретению в запертом положении.

Фиг.5 - вид сбоку на механизм по фиг.4 в незапертом положении.

Фиг.6 - вид сбоку запорной задвижки.

Фиг.7 - вид сверху приводного кулачка.

Фиг.8 - вид сверху холостого кулачка.

Фиг.9 - вид в изометрии приводного кулачка и связанного с ним держателя.

Фиг.10 - вид сбоку длинной тяги.

Фиг.11 - другой вид сбоку длинной тяги.

Фиг.12 - вид сверху короткой тяги.

Фиг.13 - вид сбоку короткой тяги по фиг.12.

Фиг.14 - вид сбоку короткой тяги, имеющей на одном конце участок крюка.

Фиг.15 - вид сбоку короткой тяги в комбинации с пальцем.

Фиг.16 - вид сбоку держателя.

Фиг.17 - вид сбоку другого держателя.

Фиг.18 - вид сверху холостого кулачка.

Фиг.19 - вид сверху приводного кулачка, имеющего вырез и канавку.

Фиг.20 - вид спереди кулачка по фиг.19 вдоль выреза.

Фиг.21 - вид спереди с вырезом кулачка по фиг.19 вдоль канавки.

Фиг.22 - участок держателя, расположенный в канавке кулачка.

Фиг.23 - вид сбоку держателя, имеющего участок крюка.

Фиг.24 - вид снизу держателя с проходом.

Фиг.25 - вид снизу держателя с множеством проходов.

Фиг.26 - вид сбоку держателя, имеющего изогнутый участок.

Фиг.27 - вид снизу держателя, применимого к холостому кулачку.

Фиг.28 - вид снизу держателя, подобного держателю по фиг.27, но дополнительно содержащего отверстие для оси тяги.

Фиг.29 - вид сверху расположения длинной тяги и короткой тяги.

Фиг.30 - вид, демонстрирующий реверсивность ориентации механизма запорной задвижки.

Фиг.31 - альтернативный механизм запорной задвижки.

Фиг.32 - разнесенный вид механизма по фиг.31.

Фиг.33 - дверца со ступенчатыми выступами.

Фиг.34 - запорная задвижка, установленная на дверце по фиг.33.

Фиг.35 - узел ручки дверцы.

Фиг.36 - отдельный вид втулки.

Фиг.37 - отдельный вид дверцы.

Фиг.38 - отдельный вид ручки.

Фиг.39 - камера для банковского автомата.

Фиг.40 - дверца ящика в открытом положении.

Фиг.41 - конструкция петли дверцы ящика.

Фиг.42 - разнесенный вид механизма запорной задвижки.

Фиг.43 - соотношение компонентов петли во время установки дверцы.

Фиг.44 - поперечное сечение собранного петлевого узла.

Фиг.45 - вид сверху петлевого узла по фиг.44.

Фиг.46 - внешний вид в перспективе петлевого узла по фиг.44.

Фиг.47 - банковский автомат.

Подробное описание изобретения

На чертежах, в частности на фиг.1, показана конструкция защищенной камеры для банковского автомата по иллюстративному варианту настоящего изобретения, в целом обозначенной позицией 10. Следует понимать, что защищенной камера может являться частью более крупного банковского автомата, например банкомата или подобного устройства.

Защищенная камера 10 может содержать ящичную часть и дверцу. Пример конструкции ящичной части и дверцы для защищенной камеры банковского автомата и способ их сборки можно найти в патентах США №№5970890 и 6089168, содержание которых полностью включено в настоящее описание путем ссылки.

Пример банковского автомата, включая пользовательский интерфейс с отверстием, сквозь которое машина принимает стопку листов, включая купюры и чеки, можно найти в патенте США №6749111, содержание которого полностью включено в настоящее описание путем ссылки.

Еще один пример банковского автомата, включая устройство и способ приема предметов для депонирования в банковский автомат для выдачи денежных средств, можно найти в заявке на патент США №10/796775, поданной 9 марта 2004 года, содержание которой полностью включено в настоящее описание путем ссылки.

Пример банковского автомата, включая пользовательский интерфейс, функциональные устройства для проведения операций и защищенный ящик сейфа, можно найти в заявке на патент США №10/797930, поданной 9 марта 2004 года, содержание которой полностью включено в настоящее описание путем ссылки.

Пример ящика в корпусе банковского автомата, который может принимать депозиты, например депонируемые конверты, купюры, чеки и прочие ценности, через отверстие для приема депозитов в депозитарий или в зону хранения, расположенную внутри ящика, можно найти в заявке на патент США №10/688619, поданной 17 октября 2003 года, содержание которой полностью включено в настоящее описание путем ссылки.

Защищенная камера 10 по фиг.1 содержит по существу прямоугольную ящичную часть 12 и подвижную дверцу 14. Ящичная часть 12 ограничивает внутреннее пространство 16, которое имеет отверстие 18 на задней стороне ящика. Дверца 14 имеет размер, закрывающий отверстие 18. Дверца 14 ящика установлена с возможностью перемещения на ящике 12. Дверца 14 съемно прикреплена к ящику 12 верхним петлевым узлом 20 и нижним петлевым узлом 22.

На дверце 14 установлен механизм 23 запорной задвижки. Дверца 14 далее содержит участок задвижки 26. Запорный механизм 23 и участок задвижки 26 выполнены с возможностью запирать дверцу в положении, закрывающем отверстие 18.

Как показано на фиг.2 и 3, ящичная часть защищенной камеры содержит переднюю панель 28. Передняя панель 28 в показанном варианте обращена к лицевой стороне банковского автомата. Передняя панель 28 содержит отверстия 30. Отверстия 30 имеют размеры для взаимодействия с механизмами банковского автомата. К этим механизмам, например, относится механизм выдачи наличных денежных средств или других ценностей клиенту. Например, запас купюр может храниться внутри защищенной камеры банковского автомата, и для выдачи купюр правомерно затребовавшему их клиенту нужен механизм работы с купюрами. Купюры выводятся из защищенной камеры через одно из отверстий 30 в механизм банкомата, который выдает их клиенту.

Другие отверстия в передней панели 28 используются в связи с механизмами, которые принимают депозиты от клиентов. Клиенты могут вставлять депозиты через отверстие в лицевой панели банкомата, и механизм перемещает конверт с депозитом через отверстие в передней панели 28 в другой механизм, расположенный в ящичной части. Обычно этот механизм помещает конверты с депозитами в защищенный съемный контейнер, размещенный внутри камеры.

Ящичная часть 12 далее содержит панель 36, расположенную со стороны петель, и панель 38, расположенную со стороны замка. Панели со стороны петель и со стороны замка отходят по существу параллельно от панели 28. Панель 38 со стороны замка содержит множество отверстий 46 для запорной задвижки, расположенных на одной вертикальной оси. Отверстия 46 для запорной задвижки предпочтительно проходят сквозь панель, расположенную на стороне замка, в положении, несколько смещенном внутрь от передней поверхности 48 панели, которая ограничивает отверстие 18. Отверстия 46 под запорную задвижку имеют размер для приема в них выступов на запорной задвижке, как будет описано ниже.

Ящичная часть 12 далее содержит верхнюю панель 66. Верхняя панель 66 содержит отверстие 72 для обеспечения доступа между компонентами, размещенными в защищенной камере, и другими компонентами банкомата, частью которого является защищенная камера. Отверстие 72 в панели 66 позволяет проложить электрические кабели, которые сообщаются с компонентами внутри ящика. Такие кабели могут использоваться для передачи сигналов, которые управляют работой механизмов выдачи купюр и приема депозитов. Кроме того, жгуты проводов и другие кабели обеспечивают связь с устройствами охранной сигнализации и другим оборудованием, которое размещено внутри защищенной камеры.

Ящичная часть 12 далее содержит нижнюю панель 76. Нижняя панель 76 содержит отверстие 77 для обеспечения соединения с устройствами, находящимися внутри защищенного ящика. Кроме того, нижняя панель 76 может содержать множество отверстий для крепления ножек (например, четыре отверстия). В отверстия для крепления ножек могут вставляться регулируемые ножки 88, показанные на фиг.1. Регулируемые ножки 88 могут регулироваться по вертикали для выравнивания и позиционирования банкомата, частью которого является сейф - защищенная камера.

Дверца 14 также имеет установленный на ней замок 34. Замок 34 содержит элемент ригеля 35, показанный на фиг.7. Элемент ригеля 35 является элементом, который выполнен подвижным между выдвинутым и убранным положениями. Элемент ригеля 35 выступает из корпуса замка 34, когда замок 34 находится в закрытом состоянии. Элемент ригеля 35 убран в корпус замка 34, когда замок находится в открытом состоянии. Замок выполнен с возможностью открывания снаружи дверцы 14.

Иллюстративный вариант механизма 24 запорной задвижки показан на фиг.4. Механизм 24 запорной задвижки содержит запорный рычажный механизм. Приводной кулачок 40 соединен с холостым кулачком 50 соединительным элементом (т.е. тягой, или рычагом, или длинной тягой, или Г-образной тягой) 52. Другие варианты кулачковых тяг 134, 196 показаны на фиг.10 и 11. Изогнутый участок межкулачковой тяги 196 может использоваться, чтобы избежать контакта межкулачковой тяги с другой структурой, расположенной внутри камеры. На конце каждой межкулачковой тяги могут быть выполнены отверстия. Приводной кулачок может приводиться в действие уполномоченными лицами с помощью рукоятки, расположенной на внешней стороне дверцы. Следует понимать, что длинная тяга может быть установлена для того, чтобы холостой кулачок 50 поворачивался скоординировано вместе с приводным кулачком 40.

Приводной кулачок 40 соединен с запорной задвижкой (например, запорной полосой) 60 тягой (например, тягой задвижки, или рычагом, или верхней короткой тягой, или S-образной тягой) 54. Аналогично, холостой кулачок 50 соединен с удлиненной запорной задвижкой 60 тягой (например, тягой задвижки, или рычагом, или нижней короткой тягой, или S-образной тягой) 56. Тяги 54, 56 задвижки по существу имеют одинаковую длину. Каждая из тяг 54, 56 может использоваться либо с приводным кулачком, либо с холостым кулачком. Короткие тяги 54, 56 также обычно короче длинной межкулачковой тяги 52. Другие варианты тяг задвижки показаны на фиг.12-15. Тяги задвижки на одном конце могут иметь сквозное отверстие. Отверстие в тяге задвижки может совмещаться с отверстием в межкулачковой тяге для оперативного соединения с ней. На фиг.12 представлен вид сверху тяги 110 задвижки. На фиг.13 представлен вид сбоку тяги 110 задвижки по фиг.12. На фиг.13 показана тяга 110 задвижки, имеющая концевой участок 120. Концевой участок 120 типично короче, чем удлиненный участок 122 тяги задвижки, и также содержит участок, проходящий по существу перпендикулярно удлиненному участку. На фиг.14, 15 также представлены виды сбоку соответствующих тяг задвижки. На фиг.14 показана тяга 112, имеющая крюк 114 на своем концевом участке, который обеспечивает ее крепление к запорной задвижке 60. На фиг.15 показана тяга 116, имеющая палец 118, прикрепленный к ней или выполненный с ней заодно. Фиг.14 и 15 более подробно описаны ниже.

Запорная задвижка 60, которая отдельно показана на фиг.6, имеет отверстия или пазы 62, в которые вставлены пальцы 32. Пальцы могут быть непосредственно прикреплены к дверце 14, например, сваркой. Каждый палец содержит головку и более узкую шейку, расположенную в осевом направлении. Пазы 62 имеют широкий или заходной участок, обеспечивающий проход головки пальца, и более узкий участок, препятствующий проходу сквозь него головки пальца. Головки пальцев позволяют крепить запорную задвижку к пальцам. Палец, когда его головка лежит над узким участком паза, препятствует отходу запорной задвижки от него в осевом направлении пальца. Пальцы расположены и разнесены так, чтобы полностью поддерживать вес запорной задвижки 60. Таким образом, запорная задвижка 60 выполнена с возможностью опираться на дверцу 14 и перемещаться относительно дверцы 14. Отверстия 62 могут иметь форму замочной скважины. Пазы и пальцы расположены так, что после сборки механизма запорной задвижки головки остаются над более узкими участками пазов во время движения запорной задвижки. Таким образом, после завершения сборки запорная задвижка не может быть отсоединена от дверцы.

Пальцы могут крепиться к дверце другими крепежными средствами. Например, пальцы могут содержать болты с буртиком, которые вставлены в резьбовые бобышки на дверце 14. Болты с буртиком могут поддерживать запорную задвижку 60 и обеспечивать возможность ее скольжения, поддерживая ее. Хотя на фиг.4 показана конструкция, в которой использовано три пальца 32, следует понимать, что в других вариантах может использоваться большее или меньшее количество пальцев. Кроме того, в других конструкциях может использоваться количество пальцев меньшее, чем количество пазов в запорной задвижке. Это позволяет одну и ту же запорную задвижку использовать в разных конструкциях и, следовательно, в разных дверцах. В других конструкциях могут использоваться запорные задвижки другой формы.

Запорная задвижка 60 также имеет проходы или отверстия 64 для приема концевых участков тяг 54, 56 задвижки. Этот концевой участок может содержать палец, выступ, крюк или язычок (например, как показано на фиг.13-15). На фиг.13 показана тяга, имеющая концевой участок 120, обеспечивающий возможность крепления к запорной задвижке 60. На фиг.14 показана тяга, имеющая крюк 114 на своем концевом участке, обеспечивающий возможность крепления к запорной задвижке 60. Отверстия 64 в запорной задвижке 60 позволяют тягам 54, 56 оперативно зацепляться с запорной задвижкой 60. Когда механизм запорной задвижки собран на дверце, концевые участки тяг задвижки заходят достаточно далеко в отверстия 64 в запорной задвижке, и за счет этого предотвращается возможность их расцепления с задвижкой. Как более подробно описано ниже, можно использовать держатель для удержания концевого участка тяги в зацеплении с запорной задвижкой. Качающиеся перемещения тяг 54, 56 относительно отверстий 64 в запорной задвижке приводят к скольжению запорной задвижки 60 относительно дверцы.

Ниже описывается работа механизма 24 запорной задвижки со ссылками на фиг.4 и 5. Приводной кулачок 40 содержит на своей внешней периферии канавку, паз или вырез 42. Вырез 42 имеет размер, обеспечивающий возможность приема в него ригеля 35, когда ригель выдвинут. В результате, когда замок 34 находится в запертом положении и элемент ригеля 35 введен в вырез 42, перемещение запорного механизма 24 заблокировано, и он зафиксирован в положении, показанном на фиг.4. В этом положении, следует отметить, выступы 68 запорной задвижки (на фиг.4 показано пять выступов) выдвинуты. Когда дверца закрыта, это позволяет выступам 68 задвижки войти в зацепление с отверстиями 46 в панели 38 ящика, расположенной на стороне замка.

В запертом положении запорной задвижки 60, показанном на фиг.4, передние поверхности и приводного кулачка 40, и холостого кулачка 50 упираются или расположены рядом с задней поверхностью запорной задвижки 60. Это препятствует смещению задвижки из ее выдвинутого запорного положения. Такой упор может воспрепятствовать перемещению задвижки в убранное положение без вращательного движения обоих кулачков - и приводного, и холостого. Конфигурация приводного кулачка и холостого кулачка, которая может включать сходящиеся боковые стенки, которые проходят до соответствующих передних поверхностей, позволяет кулачкам устанавливаться и перемещаться описанным и показанным образом.

Следует также отметить, что в запорном положении запорной задвижки 60, показанном на фиг.4, тяги 54 и 56 находятся в положении «за центром» относительно своих кулачков. Это положение тяг «за центром» приводит к тому, что во время начального вращательного движения каждого кулачка в направлении, при котором запорная задвижка 60 убирается, эта задвижка фактически сначала немного выдвинется вперед, а не сразу начнет убираться внутрь. Как следует из ориентации компонентов, холостой кулачок 50 и приводной кулачок 40 должны совершить значительное вращательное движение, прежде чем запорная задвижка задвинется на значительное расстояние. Это создает повышенное сопротивление атаке, поскольку ограниченное движение кулачков или тяг не создает существенного смещения запорной задвижки в направлении открытого положения.

Как описано выше, запорную задвижку 60 можно удерживать в запорном положении, показанном на фиг.4, зацеплением элемента ригеля 35 с вырезом 42 в приводном кулачке 40. Когда элемент ригеля 35 убран в результате ввода или набора на диске замка правильной комбинации, приводной кулачок 40 вновь получает возможность вращения. На внешней стороне дверцы 14 может располагаться одна или более рукояток, обеспечивающих поворот приводного кулачка. Приводной кулачок 40 может быть установлен так, что вращение кулачка против часовой стрелки перемещает тягу 52 вверх. Это движение поворачивает холостой кулачок 50 против часовой стрелки. Это вращение кулачков перемещает тяги 54 и 56 для убирания запорной задвижки 60 в положение, показанное на фиг.5.

При убирании запорной задвижки 60 выступы 68 этой задвижки выходят из отверстий 46 боковой панели 38, расположенной на стороне замка. Это позволяет открыть дверцу 14. Разумеется, при желании вновь запереть дверцу, ее можно вновь передвинуть в закрытое положение, переместив кулачок по часовой стрелке. В этом положении запорная задвижка 60 может вновь выдвинуться так, что выступы 68 войдут в отверстия 48 боковой панели, и замок 34 может перевестись в положение, при котором элемент ригеля 35 войдет в вырез 42 приводного кулачка. Это приведет к тому, что механизм 24 запорной задвижки перейдет в запертое положение.

Специалистам понятно, что механизм запорной задвижки, обладающий множеством мест зацепления (например, выступы 68) с боковой панелью камеры, обеспечивает более надежное запирание дверцы в закрытом положении. Кроме того, крепление запорной задвижки 60, а также характер усилий, прилагаемых для перемещения запорной задвижки, позволяют задвижке легко перемещаться, когда замок открыт. Это позволяет уполномоченным лицам быстро перемещать запорную задвижку из запертого положения в открытое.

Другим преимуществом механизма запорной задвижки по иллюстративному варианту является то, что если одну или более, или даже все тяги задвижки отсоединить, когда задвижка находится в запорном положении, задвижку нельзя сдвинуть в убранное положение. Это объясняется тем, что запорная задвижка взаимодействует с приводным кулачком и/или холостым кулачком, которые препятствуют ее перемещению в убранное положение, пока приводной кулачок и холостой кулачок не будут правильно повернуты. Это снижает вероятность успешной атаки.

Ниже следует более подробное описание порядка сборки и расположения компонентов механизма 24 запорной задвижки. На фиг.7 показано горизонтальное сечение (верхнего) концевого участка собранного механизма запорной задвижки по фиг.4. Приводной кулачок 40 может относиться к типу, показанному на фиг.9. Запорная задвижка 60 на фиг.7 показана в выдвинутом запорном положении. На фиг.7 также показаны оперативные соединения дверцы 14, задвижки 60, приводного кулачка 40, замка 34, ригеля 35 замка, тяги 54, межкулачковой тяги 52 и держателя 90.

Для крепления приводного кулачка 40 к дверце 14 можно использовать вал или ось 78 и к этой оси можно крепить держатель 90. Ось 78 может проходить сквозь держатель 90 и приводной кулачок и крепиться к дверце 14. Ось может содержать винт или болт. В крепежной конструкции также можно использовать гайку 80 и шайбу 82.

Другой вал или ось 70 и шайбы 74 можно использовать для оперативного соединения тяг 52, 54 с приводным кулачком 40. Ось 70 может содержать свободно перемещающийся штифт или болт. Приводной кулачок, тяга задвижки и кулачковая тяга выполнены с возможностью вращения на оси. На фиг.15 показан вариант, где тяга 116 задвижки имеет прикрепленный к ней вал 118. На фиг.7 также показан концевой участок 58 тяги 54 задвижки, входящий в запорную задвижку 60.

Как более подробно показано на фиг.9, держатель 90 может содержать выступ, закраину или язычок 94, проходящий в вырез 42 в приводном кулачке 40. Зацепление язычка держателя 94 с вырезом 42 можно использовать для точного позиционирования держателя и/или для предотвращения поворота держателя относительно приводного кулачка.

Держатель 90 может удерживать приводную тягу 54 задвижки от снятия через отверстие 64 в запорной задвижке 60. Следовательно, держатель предотвращает расцепление тяги и запорной задвижки. Держатель 90 также может удерживать или сохранять оперативное соединение приводного кулачка 40, межкулачковой тяги 52 и тяги 54 задвижки.

На фиг.8 показано горизонтальное сечение (нижнего) концевого участка собранного механизма запорной задвижки по фиг.4, который содержит холостой кулачок 50. Запорная задвижка 60 показана в выдвинутом запорном положении. На фиг.8 также показаны оперативные соединения дверцы 14, запорной задвижки 60, холостого кулачка 50, тяги 56 задвижки, межкулачковой тяги 52 и держателя 92. На фиг.18 показан вид сверху холостого кулачка 50, который может использоваться в конструкции по фиг.8. Холостой кулачок 50 по фиг.18 имеет сквозное отверстие 184, выполненное в нем и отверстия 186, 188.

Держатель 92 может удерживать тягу 56, проходящую между холостым кулачком и задвижкой, от извлечения из отверстия 64 в запорной задвижке 60. Держатель предотвращает расцепление тяги и запорной задвижки. Держатель 92 также может удерживать или сохранять оперативное соединение холостого кулачка 50, межкулачковой тяги 52 и тяги 56 задвижки.

Ось 59 работает так же, как и ось 78. Ось 98 работает так же, как и ось 70. Ось 98 может содержать свободно перемещающийся штифт. Холостой кулачок, тяга задвижки и межкулачковая тяга выполнены с возможностью вращения на оси 98.

Штифт 96 может использоваться для позиционирования и удержания держателя 92 от поворота относительно холостого кулачка 50. Разумеется, следует понимать, что вместо штифта можно использовать язычок. Например, на держателе 92 может быть выполнен прикрепленный или выполненный заодно язычок, подобный язычку 94, который позиционирует и/или предотвращает поворот держателя 92. Держатель 90 тоже может позиционироваться с помощью штифта, а не язычком 94. Кроме того, язычок или штифт могут располагаться на заранее определенном месте вдоль длины держателя. Следует также понимать, что с осями и штифтами могут использоваться шайбы.

На фиг.16, 17 и 23-28 приведены примеры держателей.

Держатель может зацепляться с кулачком (т.е. приводным кулачком или холостым кулачком) с использованием другой канавки или паза в этом кулачке. Держатель 108 по фиг.17 может использоваться с кулачком, в котором выполнена канавка. На фиг.19-21 показан приводной кулачок 128, имеющий выполненную в нем канавку 130, в которой может размещаться часть держателя. Канавка и часть держателя предотвращают поворот держателя относительно кулачка. На фиг.20 показан вырез 132 по фиг.19. На фиг.20 представлен вид спереди кулачка по фиг.19 вдоль выреза. На фиг.21 показана канавка 130 по ф
