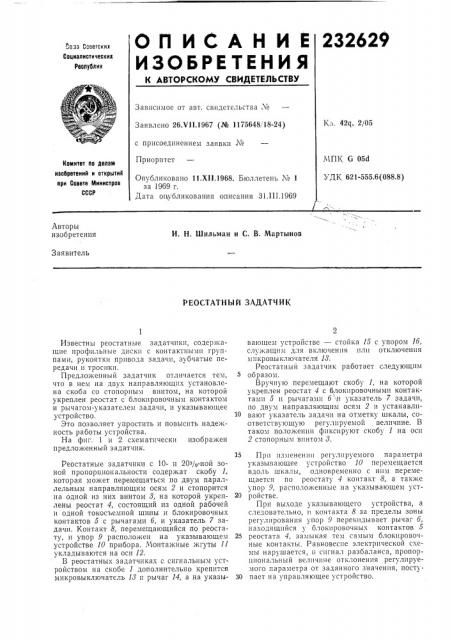

РEOCTATHЫЙ ЗАДАТЧИК

Известны реостатные задатчпки, содержащие профильные диски с контактными группами, рукоятки привода задачи, зубчатые передачи и тросики.

Предложенный задатчик отличается тем, что в нем на двух направляющих установлена скоба со стопорным винтом, на которой укреплен реостат с блокировочным контактом и рычагом-указателем задачи, и указывающее устройство.

Это позволяет упростить и повысить надежность работы устройства.

На фиг: 1 и 2 схематически изображен предложенный задатчик.

Реостатные задатчики с 10- и 20%-ной зоной пропорциональности содержат скобу 1, которая может перемещаться по двум параллельным направляющим осям 2 и стопорится на одной из них винтом 8, на которой укреплены реостат 4, состоящий пз одной рабочей и одной токосъемной шины и блокировочных контактов 5 с рычагами 6, и указатель 7 задачи. Контакт 8, перемещающийся по реостату, и упор 9 расположен на указывающем устройстве 10 прибора. Монтажные жгуты 11 укладываются на оси 12.

В реостатных задатчиках с сигнальным устройством на скобе 1 дополнительно крепится микровыключатель 18 и рычаг 14, а на указывающем устройстве — стойка 15 с упором 16, служащим для включения или отключения микровыключателя 18.

Реостатный задатчик работает следующим образом.

Вручную перемещают скобу 1, на которой укреплен реостат 4 с блокировочными контактами 5 и рычагами 6 л указатель 7 задачи, по двум направляющим осям 2 и устанавливают указатель задачи на отметку шкалы, соответствующую регулируемой величине. В таком положении фиксируют скобу 1 на оси

2 стопорным винтом 8.

15 При изменении регулируемого параметра указывающее устройство 10 перемещается вдоль шкалы, одновременно с ним перемещается по реостату 4 контакт 8, а также упор 9, расположенные на указывающем уст20 ройстве.

При выходе указывающего устройства, а следовательно, и контакта 8 за пределы зоны регулирования упор 9 перекидывает рычаг 6, находящийся у блокировочных контактов 5

25 реостата 4, замыкая тем самым блокировочные контакты. Равновесие электрической схемы нарушается, и сигнал разбаланса, пропорциональный величине отклонения регулируемого параметра от заданного значения, посту30 пает на управляющее устройство.

232629

Тираж 530 Риг. я

Типография, пр. Сапунова, 2

В реостатных задатчиках с сигнальным устройством при перемещении указывающего устройства вдоль шкалы и при выходе его за пределы нормы упор 1б, расположенный на этом устройстве, заходит в паз рычага 14, расположенного на скобе 1, перекидывает его, а тот в свою очередь включает микровыключатель И, находящийся в цепи сигнализации, и тем самым сигнализирует о выходе регулируемого параметра за зону нормы.

Предмет изобретения

Реостатный задатчик для приборов теплотехнического контроля, отличающийся тем, что, с целью упрощения и повышения надежности устройства, в нем на двух направляющих установлена скоба со стопорным винтом, на которой укреплен реостат с блокировочным контактом и рычагом-указателем задачи, 10 и указывающее устройство.
