Реферат

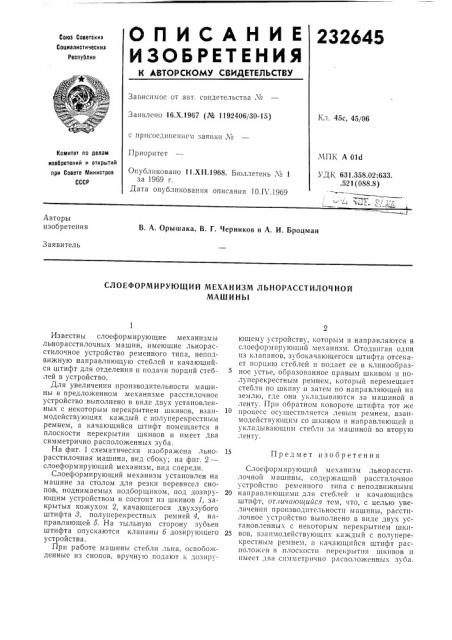

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 16.Х.1967 (¹ 1192406(30-15) Кл. 45с, 45/06 с присоед||шепнем заявки ¹

Приоритет

МПК А Old

> Д1, 631.358.02:633. .521 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 11,Х11.1968. Бюллетень № 1 за 1969 r.

Дата опубликования описания 10.11 .1969

Авторы изобретения

В. А. Орышака, В. Г. Черников и А. И. Броцман

Заявитель

СЛОЕФОРМИРУЮЩИЙ МЕХАНИЗМ ЛЬНОРАССТИЛОЧНОЙ

МАШИНЫ

Предмет изобретения

Известны слоеформирующие механизмы льнорасстилочных машин, имеющие льнорасстилочное устройство ременного типа, неподвижную направляющую стеблей и качающийся штифт для отделения и подачи порций стеблей в устройство.

Для увеличения производительности машины в предложенном механизме расстилочное устройство выполнено в виде двух установленных с некоторым перекрытием шкивов, взаи- 10 модействующих каждый с полуперекрестным ремнем, а качающийся штифт помещается в плоскости перекрытия шкивов и имеет два симметрично расположенных зуба.

На фиг. 1 схематически изображена льно- 15 расстилочная машина, вид сбоку; на фпг. 2— слоеформирующий механизм, вид спереди.

Слоеформирующий механизм установлен на машине за столом для резки перевясел снопов, поднимаемых подборщиком, под дозиру- 20 ющим устройством и состоит из шкивов 1, закрытых кожухом 2, качающегося двухзубого штифта 8, полуперекрестных ремней 4, направляющей 5. На тыльную сторону зубьев штифта опускаются клапаны 6 дозирующего 25 устройства.

При работе машины стебли льна, освобожденные из снопов, вручную подают к дозирующему устройству, которым и направляются в слоеформирующпи механизм. Отодвигая один из клапанов, зубокачающегося штифта отсекает порцшо стеблей и подает ее в клинообразное устье, образованное правым шкивом и полуперекрестным ремнем, который перемещает стебли по шкиву и затем по направляющей на землю, где они укладываются за машиной в ленту. При обратном повороте штифта тот же процесс осуществляется левым ремнем, взаимодействующим со шкивом и направляющей и укладывающим стебли за машиной во вторую ленту.

Слоеформирующпй механизм льнорасстилочной машины, содержащий расстилочное устройство ременного типа с неподвижными направляющими для стеблей и качающийся штифт, отлика>вившийся тем, что, с целью увеличения производительности машины, расстплочное устройство выполнено в виде двух установленных с некоторым перекрытием шкп|вов, взаимодействующих каждый с полуперекрестным ремнем, а качающийся штифт расположен в плоскости перекрытия шкивов и имеет два симметрично расположенных зуба.

232645

Составитель К. Василенко

Техред Л. Я. Левина Корректор Л. В. Юшина

Редактор Н. Кузнецова

Типография, пр. Сапунова, 2

Заказ 444/5 Тираж 427 Подписное с(НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
