Механизм для промывки дросселя

Механизм для промывки дросселя

Иллюстрации

Показать все

Реферат

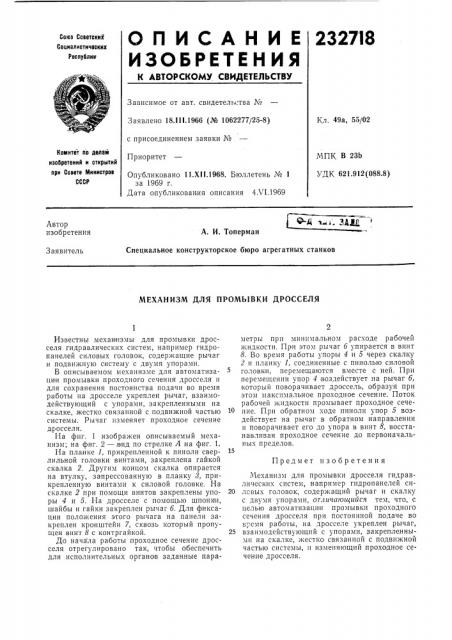

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2327I8

Саюа Ссветскик

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 49а, 55/02

Заявлено 18.I I I.1966 (№ 1062277/25-8) с присоединением заявки ¹

Комитет ло делай иаобретений и открытий ори Совете Министров

СССР

МПК В 23Ь

УДК 621.912(088.8) Приоритет

Опубликовано 11.XI1.1968. Бюллетень № 1 за 1969 г.

Дата опубликования описания 4Х1.1969

Автор изобретения

А. И. Топерман

Специальное конструкторское бюро агрегатных станков

Заявитель

МЕХАНИЗМ ДЛЯ ПРОМЫВКИ ДРОССЕЛЯ метры прп минимальном расходе рабочей жидкости. При этом рычаг 6 упирается в винт

8. Во время работы упоры 4 и 5 через скалку

2 и планку 1, соединенные с пинолью силовой головки, перемещаются вместе с ней. При перемещении упор 4 воздействует на рычаг 6, который поворачивает дроссель, образуя при этом максимальное проходное сечение. Поток рабочей жидкости промывает проходное сече10 ние. При обратном ходе пиноли упор 5 воздействует на рычаг в обратном направлении и поворачивает его до упора в винт 8, восстанавливая проходное сечение до первоначальных пределов.

Механизм для промывки дросселя гидравлических систем, например гидропанелей си20 лсвых головок, содержащий рычаг и скалку с двумя упорами, от.шчающийся тем, что, с целью автоматизации промывки проходного сечения дросселя при постоянной подаче во в,.емя работы, на дросселе укреплен рычаг, 25 взаимодействующий с упорами, закрепленными на скалке, жестко связанной с подвижной частью системы, и изменяющий проходное сечение дросселя.

Известны механ измы для промывки дросселя гидравлических систем, например гидропанелей силовых головок, содержащие рычаг и подвижную систему с двумя упорами.

B описываемом механизме для автоматизации промывки проходного сечения дросселя и для сохранения постоянства подачи во время работы на дросселе укреплен рычаг, взаимодействующий с упорами, закрепленными на скалке, жестко связанной с подвижной частью системы. Рычаг изменяет проходное сечение дросселя.

На фиг. 1 изображен описываемый механизм; на фиг. 2 — вид по стрелке А на фиг. 1.

На планке 1, прикрепленной к пиноли сверлильной головки винтами, закреплена гайкой скалка 2. Другим концом скалка опирается на втулку, запрессованную в планку 8, прикрепленную винтами к силовой головке. На скалке 2 при помощи винтов закреплены упоры 4 и 5. На дросселе с помощью шпонии, шайбы и гайки закреплен рычаг б. Для фиксации положения этого рычага на панели закреплен кронштейн 7, сквозь который пропущен винт 8 с контргайкой.

До начала работы проходное сечение дросселя отрегулировано так, чтобы обеспечить для исполнительных органов заданные параПредмет изобретения

232718

Qua.!
