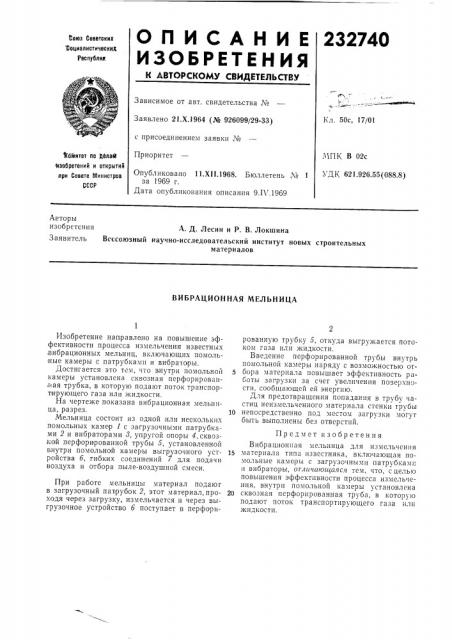

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ

Соеа Соеетских СоциалистическиХ

Республик

Зависимое от авт. свидетельства ¹

Заявлено 21.Х.1964 (№ 926099/29-33) Кл, 50с, 17/01 с присоединением заявки №

МПК В 02с

УДК 621.926.55(088.8) Приоритет

Фамитет по ййлаМ изобретений и открытий

IlpH Совете Министров

СССР

Опубликовано 11.Xl 1 1968. Бюллетень № 1 за 1969 г.

Дата опубликования описания 9.11г.1969

Авторы изобреTE. Hé

Заявитель

А. Д. Лесин и P. В. Локшина

Всесоюзный научно-исследовательский институт новых строительных материалов

ВИБРАЦИОННАЯ МЕЛЬНИЦА

Изобретение направлено на повышение эффективности процесса измельчения известных ,вибрационных мельниц, включающих помольные камеры с патрубками и вибраторы.

Достигается это тем, что внутри помольной камеры установлена сквозная перфорированная трубка, в которую подают поток транспортирующего газа или жидкости.

На чертеже показана вибрационная мельница, разрез.

Мельница состоит из одной или нескольких помольных камер 1 с загрузочными патрубками 2 и вибраторами 8, упругой опоры 4, сквозной перфорированной трубы 5, установленной внутри помольной камеры выгрузочного устройства б, гибких соединений 7 для подачи воздуха и отбора пыле-воздушной смеси.

При работе мельницы материал подают в загрузочный парубок 2, этот материал, проходя через загрузку, измельчается и через выгрузочное устройство б поступает в перфорированную трубку 5, откуда выгружается потоком газа или жидкости.

Введение перфорированной трубы внутрь помольной камеры наряду с возможностью отбора материала повышает эффективность работы загрузки за счет увеличения поверхности, сообщающей ей энергию.

Для предотвр" ùåíèÿ попадания в трубу частиц неизмельченного материала стенки трубы

10 непосредственно под местом загрузки могут быть выполнены без отверстий.

Предмет изобретения

Вибрационная мельница для измельчения

15 материала типа известняка, включающая помольные каморы с загрузочными патрубками и вибраторы, oT,ã <÷èþùàÿñÿ тем, что, с цель1о повышения эффективности процесса измельчения, внутри помольной камеры установлена

20 сквозная перфорированная труба, в которую подают поток транспортирующего газа или жидкости.
