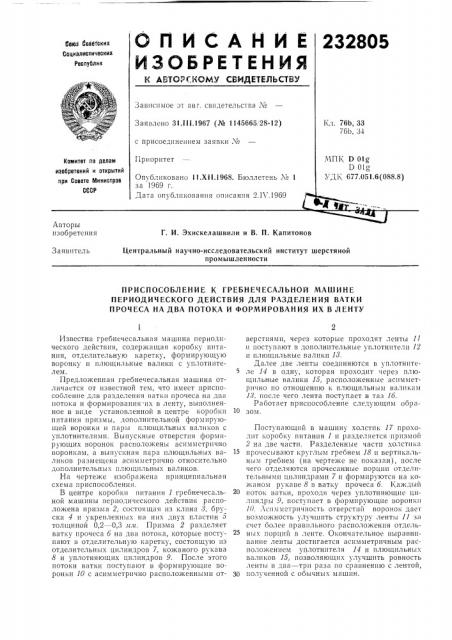

ОПИСАНИЕ

23280 совка ьоветскик

Социалистических

Республик

Зависимое от авг, свидетельства №

Заявлено 31.111.1967 (¹ 1145665, 28-12) Кл. 76Ь, 33

76b, 34 с присоединением заявки ¹

Приоритет

МПК D Olg

D 01

УД1, 677.051.6(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 11.XII 1968. Бюллетень М 1 за 1969 г.

Дата опубликования описания 2.1,1969

Авторы изобретения

Г. И. Эхискелашвили и В. П. Капитонов

Заявитель

Центральный научно-исследовательский институт шерстяной промышленности

ПРИСПОСОБЛЕНИЕ К ГРЕБНЕЧЕСАЛЪНОЙ МАШИНЕ

ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ ДЛЯ РАЗДЕЛЕНИЯ ВАТКИ

ПРОЧЕСА НА ДВА ПОТОКА И ФОРМИРОВАНИЯ ИХ В ЛЕНТУ

Известна гребнечесальная машина периодического действия, содержащая коробку питания, отделительную каретку, формирующую воронку и плющильные валики с уплотнителем.

Предложенная гребнечесальная машина отличается от известной тем, что имеет приспособление для разделения ватки прочеса на два потока и формирования-их в ленту, выполненное в виде установленной в центре коробки питания призмы, дополнительной формирующей воронки и пары плющильных валиков с уплотнителями. Выпускные отверстия формирующих воронок расположены асимметрично воронкам, а выпускная пара плющильных валиков размещена асимметрично относительно дополнительных плющильных валиков.

На чертеже изображена принципиальная схема приспособления.

В центре коробки питания 1 гребнечесальной машины периодического действия расположена призма 2, состоящая из клина 8, бруска 4 и укрепленных на них двух пластин 5 толщиной 0,2 — 0,3 .ил. Призма 2 разделяет ватку прочеса 6 на два потока, которые поступают в отделительную каретку, состоящую из отделителbHûõ цилиндров 7, кожаного рукава

8 и уплотняющих цилиндров 9. После этого потоки ватки поступают в формирующие воpoHI>H 10 с асимметрично расположенными QTверстиями, через которые проходят ленты 11 и поступают в дополнительные уплотнители 12 и плющильные валики 18.

Далее две ленты соединяются в уплотнителе 14 в одну, которая проходит через плющильные валики 15, расположенные асимметрично по отношению к плющильным валикам

18. после чего лента поступает в таз 16.

Работает приспособление следующим образом.

Поступающий в машину холстик 17 проходит коробку питания 1 и разделяется призмой

2 на две части. Разделенные части холстикя прочесывают круглым гребнем 18 и вертикальным гребнем (на чертеже не показан), после чего отделяются прочесанные порции отделительными цилиндрами 7 и формируются на кожаном p> KBBp 8 H BBTI ) прочеса 6. Каж Il lll

20 поток ватки, проходя через уплотняющие цилиндры 9, поступает в формирующие воронки

10. Асимметричность отверстий воронок дает возможность улучшить структуру ленты 11 зя счет более правильного расположения отдельHI>Ix порций в ленте. Окончательное выравнивание ленты достигается асимметричным расположением уплотнителя 14 и плющильных валиков 15, позволяющих улучшить ровность ленты в два — три раза по сравнению с лентой, 30 полученной с обычных машин.

232805

Л = — - (2п — 1), г

Составитель Р. Толстова

Техред T. II. Курилко Корректор Н. И, Харламова

Редактор Е. Кречетова

Заказ 439)16 Тираж 427 Подписное

ЦНИИПИ Комитета по делам изобретешш и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Величина смешения илющильных валиков 15 где d — длина выпускаемой ватки прочеса за один цикл работы машины; а — целое число (1; 2; 3.....) Предмет изобретения

1. Приспособление к гребнечесальной машине периодического действия для разделения ватки прочеса на два потока и формирования их в ленту, содержащей коробку питания, отделительную каретку, формируюшую воронку илюгцильные валики с уилотнителем, or.1èчающееся тем, что, с целью улучшения структуры ленты и повышения ее ровноты, оно выполнено в виде установленной в центре коробки питания призмы, дополнительной формирующей воронки и пары плющильных валиков с у ил отн и тел я м и.

2. Приспособление по п, 1, отличающееся тем, что выпускные отверстия формирующих

«оронок расположены асимметрично воронкам.

3. Приспособление по п. 1, от,гцчающееся тем, что выпускная пара плющильных валиков размещена асимметрично относительно дополните Ii Hblx плющильных валиков.
