Реферат

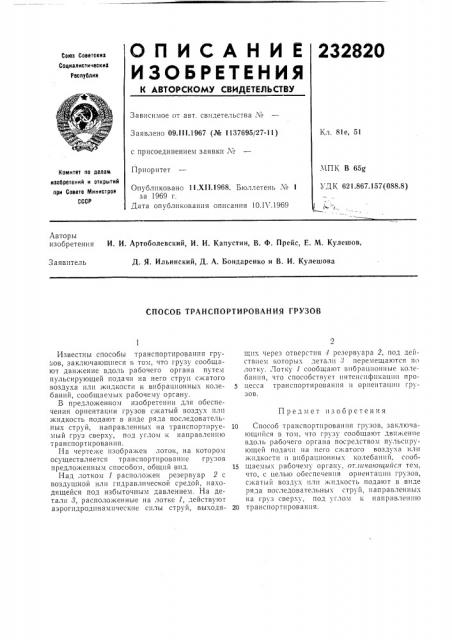

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

232820

Союз Соеетскиз

Социалистические

Республик

Зависимое от авт, свидетельства 1чо

Заявлено 09.III.1967 (№ 1137695/27-11) с присоединением заявки М

Приоритет

Кл. 81е, 51

ЧПК В 65g

УДК 621.867.157(088.8) Комитет по делам изобретений и открытий при Сосете Министров

СССР

Опубликовано 11.Х11,1968. Бюллетень Хо 1 за 1969 г.

Дата опубликования описания 10.11 .1969

Авторы изобретения И. И, Артоболевский, И. И. Капустин, В. Ф. Прейс, Е. М. Кулешов, 3 аявитель Д. Я. Ильинский, Д. А, Бондаренко и В. И. Кулешова

СПОСОБ ТРАНСПОРТИРОВАНИЯ ГРУЗОВ

Предмет изобретения

Известны способы транспортирования грузов, заключающиеся в том, что грузу сообщают движение вдоль рабочего органа путем пульсирующей подачи на него струи сжатого воздуха или жидкости и вибрационных колебаний, сообщаемых рабочему органу.

В предложенном изобретении для обеспечения ориентации грузов сжатый воздух или жидкость подают в виде ряда последовательных струй, направленных на транспортируемый груз сверху, под углом к направленшо транспортирования.

l I a чертеже изооражен IQTQK, HB котором осуществляется транспортирование грузов предложенным способом, общий вид.

Над лотком 1 расположен резервуар 2 с воздушной или п1дравлической средой, находящейся под избыточным давлением. На детали 3, располо>кенные на лотке 1, действуюг аэрогидродинамические силы струй, выходящих через отверстия 1 резервуара 2, под действием которых детали 3 перемещаются по лотку. Лотку 1 сообща1от вибращгонные колебания, что способствует интенсификации про5 цесса транспортирования и ориентации грузов.

10 Способ тран- ïîðòèðîâàíèÿ грузов,,заключающийся в том, что грузу сообща1от движение вдоль рабочего органа посредством пульсирующей пода lll на него сжатого воздуха или жидкости и вибрационных колебаний, сооб15 щаемых рабочему органу, от.1ачающийсл тем, что, с целью обеспечения ориентации грузов, сжаты и воздух или жид! ость подают В видс ряда последовательных струй, направленных на груз сверху, под углом к направлению

20 транспортирования.

232820

Составитель Л. Яновская

Текрсд T. П. Курилко

Корректор С. М. Сигал

Редактор Н. Вольпина

Типографии, ир. Сапунова, 2

Заказ 438(14 Тираж 427 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий Ilpll Совстс Министров СССР

Москва, Цс пр, пр. Серова, д. 4
