Реферат

Область техники изобретения

Настоящее изобретение относится к сиденью для коррекции таза с целью устранения расширения таза женщины и постановки таза на место после родов. В частности, изобретение относится к сиденью для коррекции таза и способу управления им, при этом давление воздуха может воздействовать на участок таза женщины, в то время как она сидит или лежит в расслабленном состоянии, не стесняя при этом тело так, что женщина может приобрести хорошую форму настолько быстро, насколько это возможно.

Предпосылки создания изобретения

По мере того как женщина становится старше, мышцы ее таза постепенно слабеют по причине половой жизни и родов. После родов, в частности, мышцы таза, которые поддерживают гипогастрий, мочевой пузырь, влагалище и задний проход, ослабевают.

Расширение таза относится к типичным реальным явлениям происходящего физического процесса. При расширении таза тело женщины теряет равновесие, и она не может поддерживать хорошую форму.

Кроме того, поскольку мышцы таза ослабевают, функция, которая контролирует мочевой пузырь, снижается. Когда мочевой пузырь полон, может произойти недержание мочи.

Другим явлением, которое происходит при ослаблении мышц таза, является заметное снижение управляемости сфинктера, который сокращает и расширяет влагалище, а задний проход сокращается, что препятствует, таким образом, исполнению супружеских обязанностей.

В таких случаях обычно применяется защитный пояс в виде бандажа, который носят на пояснице или на тазовой части для поддержания ослабленных мышц таза. В корейском патенте на изобретение №20-0166329 дается ссылка на типичную предыдущую технологию с использованием защитного пояса.

Традиционный защитный пояс состоит из внутреннего бандажа со множеством стальных шариков и внешнего бандажа, охватывающего внутренний пояс. Ожидается следующее действие и эффект - давление стальных шариков поддерживает суставную связку поясничного позвонка.

Однако так как традиционные защитные пояса, описанные выше, носят, используя застежку Velcro (липучка, которая заменяет пуговицу: торговая марка), прикрепленную с каждого свободного конца пояса, ношение защитного пояса приводит к местному давлению на тело человека и вызывает боль. Пояс также мешает двигаться.

Кроме того, поскольку владелец двигается, сила натяжения постепенно ослабевает, и поэтому нужно часто затягивать пояс, что приводит к серьезной проблеме. Кроме того, неудобство состоит в том, что владелец не может садиться на участок таза и лежать на нем в расслабленном состоянии.

В частности, традиционный пояс в виде бандажа оказывает слабое давление и поэтому нельзя ожидать большого эффекта. Недостаток состоит в том, что нельзя достичь соответствующей коррекции при искривлении таза.

Раскрытие сущности изобретения

Соответственно, в настоящем изобретении учитываются описанные выше проблемы, встречающиеся в прототипах, и цель настоящего изобретения состоит в разработке устройства в виде сиденья для коррекции таза и способа управления им, в котором воздух может оказывать плавное надавливание на участок таза женщины, в то время как она сидит или лежит в расслабленном состоянии с обеспечением хорошей адаптируемости к человеческому телу, и, кроме того, расширенный после родов таз женщины возвращается в свое первоначальное состояние с сохранением хорошей формы, а кроме того, женская функция снижается, и болезнь, вызванная расширением таза, может быть эффективно вылечена.

Другой целью настоящего изобретения является разработка устройства в виде сиденья для коррекции таза и способа управления им, в котором давление воздуха, подаваемое в соответствующие воздушные подушки, может регулироваться в соответствии с контуром человека, и на таз может оказываться давление заданного уровня при любых очертаниях фигуры человека.

Другой целью настоящего изобретения является разработка устройства в виде сиденья для коррекции таза и способа управления им, в котором передние и задние воздушные подушки, установленные слева и справа, могут расширяться или сжиматься крест на крест, и искривленный таз может быть исправлен при приложении давления к тазу по диагонали.

Другой целью настоящего изобретения является разработка устройства в виде сиденья для коррекции таза и способа управления им, в котором прикладываемое давление воздуха может быть разного уровня, и таз может быть исправлен с использованием различных режимов, таких как массаж, ощупывание с нажимом, и постукивание.

Для достижения указанной цели устройство в виде сиденья для коррекции таза включает подушку сиденья, на которую должен садиться пациент, и левую/правую стенки сиденья, установленные вертикально с каждой стороны подушки сиденья; пару воздушных подушек, положенных внутри с каждой стороны для обеспечения возможности расширения или сжатия с помощью воздуха, подаваемого в воздушную подушку, или выпускаемого из нее; и средство впуска воздуха для обеспечения давления воздуха в воздушных подушках; при этом на участок таза пациента воздействует давление расширяющегося воздуха в воздушных подушках.

Кроме того, пара воздушных подушек состоит из передних/задних отсеков, расположенных на своих местах; средство впуска воздуха состоит из правого/левого воздушных насосов, каждый из которых соединен с правой/левой воздушными подушками для подачи воздуха в передний/задний отсеки, правостороннего/левостороннего регулирующих клапанов для подачи воздуха во все воздушные подушки или в выбранную подушку, правого/левого датчика давления воздуха для регистрации давления воздуха, подаваемого в правосторонний/левосторонний регулирующие клапаны из правого/левого воздушных насосов, правого/левого переднего/заднего выпускных клапанов для стравливания воздуха из передних/задних отсеков, блока управления для управления воздушными насосами, регулирующими клапанами и выпускными клапанами, индикаторной панели для отображения сигнала, выдаваемого блоком управления, и панели управления со множеством управляющих кнопок для ввода сигнала, выдаваемого при нажатии кнопки, в блок управления.

Кроме того, подушка сиденья снабжена фотодетектором, и если сиденье не занято пациентом, то фотодетектор регистрирует световой поток, и работа сиденья для коррекции таза прекращается по команде с блока управления.

Кроме того, на участке контакта с бедром пациента подушка сиденья снабжена также генератором излучения дальней инфракрасной области спектра, двигателем-вибратором и низкочастотным генератором, управляемыми по команде с блока управления; излучение генератора дальней инфракрасной области спектра воздействует на мышцы таза.

Способ управления устройством в виде сиденья для коррекции таза включает следующие этапы:

(A) ввод значения уровня давления, выбранного пациентом, через панель управления;

(B) подача воздуха в правую/левую воздушные подушки включением правого/левого воздушных насосов;

(C) подача воздуха в левые передний/задний отсеки и правые передний/задний отсеки под управлением правосторонних/левосторонних клапанов управления;

(D) регистрация давления воздуха в правой/левой воздушных подушках с помощью правого/левого датчиков давления воздуха для определения, ниже ли зарегистрированное давление воздуха значения, введенного пациентом, и если да, то возвращение на этап (В), а если нет, то остановка воздушных насосов на заданный период времени;

(Е) стравливание воздуха через открытый правый/левый передний/задний выпускные клапаны до тех пор, пока давление воздуха в воздушных подушках не станет ниже давления разрядки; и,

(F) остановка воздушных насосов на заданный период времени, если давление воздуха в воздушных подушках ниже давления разрядки, сравнение текущего времени, прошедшего с этапа (А), с заранее заданным временем, и если текущее время не вышло, то возвращение на этап (В), а если текущее время вышло, то переход на этап остановки.

Способ управления лечебным устройством для коррекции искривленного таза включает следующие этапы:

(A) ввод значения выбранного уровня давления и типа коррекции искривления пациентом через панель управления;

(B) подача воздуха в правую/левую воздушные подушки включением правого/левого воздушных насосов;

(C) подача воздуха в левые передний/задний отсеки и правые передний/задний отсеки под управлением правосторонних/левосторонних клапанов управления;

(D) регистрация давления воздуха в правой/левой воздушных подушках с помощью правого/левого датчиков давления воздуха для определения, ниже ли зарегистрированное давление воздуха того значения, которое ввел пациент, и если да, то возвращение на этап (В), а если нет, то определяется, является ли следующий этап коррекцией правого искривления или коррекцией левого искривления;

(Е) стравливание воздуха через левый задний выпускной клапан и правый передний выпускной клапан до тех пор, пока давление в левом заднем отсеке и правом переднем отсеке не станет соответствовать давлению, обеспечивающему поддержание таза пациента при коррекции левого искривления;

(F) определение, ниже ли давление воздуха в левом заднем отсеке и правом переднем отсеке давления разрядки, и если нет, то переход на этап (Е), а если да, то остановка воздушного насоса на заданный период времени;

(G) сравнение текущего времени, прошедшего с этапа (А), с заранее заданным временем, и если текущее время не вышло, то возвращение на этап (В), а если текущее время вышло, то переход на этап остановки;

(Н) стравливание воздуха через левый передний выпускной клапан и правый задний выпускной клапан до тех пор, пока давление воздуха в левом переднем отсеке и правом заднем отсеке не станет соответствовать давлению, обеспечивающему поддержание таза пациента при коррекции левого искривления на этапе (D); и

(I) определение, является ли давление воздуха в левом/переднем отсеке и правом заднем отсеке ниже давления разрядки, и если да, то возвращение на этап (Н), а если нет, то останов воздушных насосов на заданный период времени, и сравнение текущего времени, прошедшего с этапа (А), с заранее заданным временем, и если текущее время не вышло, то возвращение на этап (В), а если текущее время вышло, то переход на этап остановки.

Краткое описание чертежей

Описанные выше и другие цели, особенности и преимущества настоящего изобретения будут более поняты из следующего детального описания, приводящегося в связи с прилагаемыми чертежами:

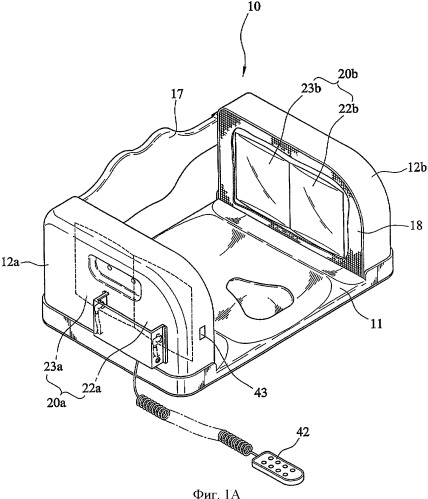

на фигуре 1А представлен перспективный вид сиденья для коррекции таза по одному варианту осуществления настоящего изобретения;

на фигуре 1В представлен перспективный вид сиденья для коррекции таза по другому варианту осуществления настоящего изобретения;

на фигуре 2 представлено сечение внутренней конструкции подушки сиденья по настоящему изобретению;

на фигуре 3 представлено сечение системы воздушной подушки;

на фигуре 4 представлен вид сверху, иллюстрирующий установку фотодетектора и генератора излучения дальней инфракрасной области спектра на подушке сиденья;

на фигуре 5 представлен вид сбоку на кресло, на которое устанавливается сиденье;

на фигуре 6 представлен вид спереди на кресло, у которого ширина, т.е. расстояние между правой/левой стенками сиденья, может регулироваться в соответствии с физическими размерами пациента;

на фигуре 7 представлена структурная схема, иллюстрирующая впуск воздуха и устройство впуска воздуха по настоящему изобретению;

на фигуре 8А, 8В представлены виды сверху, иллюстрирующие состояние впуска воздуха либо в передний отсек, либо в задний отсек правой/левой воздушной подушки;

на фигуре 9 представлен вид индикаторной панели и панели управления средств впуска воздуха по одному варианту осуществления настоящего изобретения;

на фигуре 10 представлена временная диаграмма, иллюстрирующая, что предлагаемое лечебное устройство управляет работой правостороннего/левостороннего регулирующего клапана и переднего/заднего выпускного клапана;

на фигуре 11 представлена блок-схема, иллюстрирующая способ управления, при применении которого сиденье для коррекции таза выполняет "массажную" функцию;

на фигуре 12А, 12В представлены виды сверху, иллюстрирующие впуск воздуха в передний/задний отсеки и стравливание воздуха из них по диагонали; и

на фигуре 13 представлена блок-схема, иллюстрирующая способ управления сиденьем для коррекции искривленного таза.

Наилучший способ осуществления изобретения

Настоящее изобретение будет описано подробно с помощью типичных вариантов осуществления со ссылкой на прилагаемые чертежи.

Как показано на фигурах 1А и 1В, предлагаемое сиденье для коррекции таза состоит, в основном, из сиденья 10, на котором покоятся бедра пациента, пары воздушных подушек 20а, 20b, укладываемых внутри сиденья 10, и средств впуска воздуха для нагнетания давления воздуха в воздушные подушки 20а, 20b. Здесь и далее для удобства описания правая сторона пациента обозначается буквой "а", а левая сторона пациента обозначается буквой "b".

Сиденье 10 снабжено подушкой сиденья 11, на которой пациент должен сидеть, и правой/левой стенками сиденья 12а, 12b, установленными вертикально с каждой стороны подушки сиденья 11. В правой/левой стенках сиденья 12а, 12b поддерживается давление расширяющегося воздуха в воздушных подушках 20а, 20b, по мере того, как на участок таза пациента оказывают давление расширяющиеся воздушные подушки 20а, 20b.

Как показано на фигурах 2 и 3, подушка сиденья 11 и правая/левая стенки сиденья 12а, 12b - полые и образованы множеством перегородок 14, которые появляются на постоянном месте, а снизу к подушке сиденья 11 на винтах крепится нижняя съемная пластина 15.

Во внутреннем объеме сиденья 10 размещены компоненты средств впуска воздуха, фотодетектор 39, генератор излучения дальней инфракрасной области спектра "I", и двигатель-вибратор "М", которые описаны ниже.

Как показано на фигуре 4, фотодетектор 39 установлен сверху подушки сиденья 11, и регистрирует световой поток, когда нет пациента. Таким образом, работа предлагаемого сиденья для коррекции таза прекращается по команде с блока управления 35, описанного ниже, исключая, таким образом, ненужную работу.

Как показано на фигуре 4, генератор излучения дальней инфракрасной области спектра "I" установлен с внутренней стороны подушки сиденья 11, которая контактирует с бедром пациента. Излучение дальней инфракрасной области спектра направляется на таз пациента, что приводит к эффекту компресса на тазе. Это является профилактикой различных болезней, вызванных охлаждением таза.

Как показано на фигуре 1В, двигатель-вибратор "М" и генератор излучения дальней инфракрасной области спектра "I" установлены на подушке сиденья 11 для стимуляции бедра пациента и получения максимального эффекта от сокращения таза. Двигатель-вибратор "М" и генератор излучения дальней инфракрасной области спектра "I" выдают слабый, уточненный ритм, обеспечивающий более ровное состояние нервной системы тела и циркуляции крови, что приводит к ускорению метаболизма. То есть эти электронные устройства обеспечивают физическую стимуляцию с целью обеспечения контроля за функциями тела и баланса биологических тканей.

Как показано на фигуре 1В, внизу передней грани правой стенки сиденья 12а предусмотрено выходное отверстие, в то время как индикаторная панель 36 и панель управления 37 расположены сверху передней грани правой стенки сиденья 12а. Выходное отверстие можно выполнить и в другом месте, а панели 36, 37 могут быть предусмотрены в проводном блоке управления 42 или беспроводном блоке дистанционного управления (не показан), как показано на фигуре 1А. То есть проводной блок управления 42 может подключаться к правой стенке сиденья 12а так, чтобы пациент мог легко пользоваться клавиатурой панели управления; в другом варианте с правой стороны сиденья 12а может быть предусмотрено окно ввода сигнала 43 так, чтобы пациент мог использовать беспроводное устройство дистанционного управления.

Первая спинка сиденья 17 выполнена съемной сзади правой/левой стенки сиденья 12а, 12b (см. фигуру 1А). Если пациент сидит, то первая спинка сиденья 17 присоединяется для поддержки спины пациента, в то же время, если пациент лежит, то первая спинка сиденья 17 может сниматься с сиденья 10. Как показано на фигуре 1А, первая спинка сиденья 17 может устанавливаться сзади правых/левых стенок сиденья 12а, 12b, в другом варианте, как показано на фигуре 2, первая спинка сиденья 17 может вставляться в паз 16, выполненный в заднем выступе подушки сиденья 11.

В подушке сиденья 11 выполнен вогнутый профиль (на фигуре 1А), и когда воздушные подушки 20а, 20b давят на таз пациента, бедро пациента может сдвигаться внутрь подушки сиденья, и это обеспечивает максимальное сжатия таза.

В центральной части правых/левых стенок сиденья 12а, 12b, как показано на фигурах 1В - 3, предусмотрено сквозное отверстие, с помощью которого воздушный патрубок 21, размещенный в правой/левой стенках сиденья 12а, 12b, соединяет воздушные подушки 20а, 20b с правым/левым воздушными насосами 31а, 31b. Один свободный конец воздушного патрубка 21 крепится в отверстии квадратного сечения, выполненном вокруг сквозного отверстия.

Для размещения на своих местах воздушных подушек 20а, 20b грани правых/левых стенок сиденья 12а, 12b затянуты эластичной тканью 18. Эластичная ткань 18 расширяется или сжимается вследствие работы воздушных подушек 20а, 20b, уложенных между эластичной тканью 18 и внутренней стороной правых/левых стенок сиденья 12а, 12b. Для защиты края эластичной ткани 18 снаружи правых/левых стенок сиденья 12а, 12b предусмотрена рама 19.

Пара воздушных подушек 20а, 20b, установленных в правой/левой стенках сиденья 12а, 12b, получает воздух из средств впуска воздуха для расширения, или из них выпускается воздух для сжатия, что приводит к надавливанию на таз. В качестве воздушной подушки может использоваться высокопрочная виниловая воздушная подушка. Участок стенок сиденья, соответствующий тазу пациента, независимо делится на передние/задние отсеки 22а, 22b, 23а, 23b.

В этом изобретении снаружи правой/левой воздушных подушек 20а, 20b предусмотрены также резиновые подушки 40. Резиновые подушки 40 используются для регулирования давления на зону бедра в зависимости от очертаний фигуры пациента. Например, женщина, у которой размер таза меньше нормы, может использовать резиновые подушки для увеличения давления на зону ее бедра.

Кроме того, в настоящем изобретении предлагается кресло 50, которое может использоваться как обычное кресло, в которое помещается сиденье 10. Как показано на фигуре 5, кресло 50 состоит из опорной плиты 51, на которую плотно укладывается рама подушки сиденья 11, второй спинки сиденья 52, установленной вертикально позади опорной плиты 51, и ножек 53, расширяющихся книзу от опорной плиты 51. Как показано на фигуре 6, кресло может перенастраиваться, при этом ширина между правой/левой стенками сиденья 12а, 12b может регулироваться в соответствии с физическим размером пациента.

В этом варианте осуществления настоящего изобретения подушка сиденья 11 и правая/левая стенки сиденья 12а, 12b не связаны друг с другом, и снизу по центру подушки сиденья 11 в поперечном направлении установлен направляющий профиль 61. С каждого конца направляющего профиля 61 предусмотрена пара соединительных уголков 62, перемещающихся в поперечном направлении и прикрепленных к правой/левой стенкам сиденья 12а, 12b. Ножки 66 устанавливаются снизу по центру направляющего профиля 61. Снизу соединительных уголков 62 выполнены зубчатые рейки 63. Кроме того, в продольном пазу (не показан) установлена пара стопоров, на которые может давить пружина 64. Поэтому ширина между правой/левой стенками сиденья 12а, 12b может регулироваться, чтобы соответствовать физическому размеру пациента, и стопор 65 зажимает зубчатые рейки 63, чтобы не перемещались правая/левая стенки сиденья 12а, 12b.

На фигуре 7 представлена структурная схема, иллюстрирующая средство впуска воздуха и соответствующий аппарат по настоящему изобретению. Средство впуска воздуха содержит правый/левый воздушные насосы 31 а, 31b, каждый из которых соединен с правой/левой воздушными подушками 20а, 20b для подачи воздуха в передние/задние отсеки 22а, 22b 23а, 23b, и правосторонний/левосторонний регулирующие клапаны 32а, 32b для подачи воздуха во все воздушные подушки 20а, 20b или в выбранную подушку. Кроме того, средство впуска воздуха содержит правый/левый датчик давления воздуха 38а, 38b для регистрации давления воздуха, подаваемого в правосторонний/левосторонний регулирующие клапаны 32а, 32b из правого/левого воздушных насосов 31а, 31b, и правые/левые передние/задние выпускные клапаны 33а, 33b, 34а, 34b для стравливания воздуха из передних/задних отсеков 22а, 22b, 23а, 23b. Кроме того, средство впуска воздуха содержит блок управления 35 для управления воздушными насосами 31а, 31b, регулирующими клапанами 32а, 32b и выпускными клапанами 33а, 33b, 34а, 34b, индикаторную панель 36 для отображения сигнала, выдаваемого блоком управления 35, и панель управления 37 со множеством управляющих кнопок для ввода сигнала, выдаваемого при нажатии кнопки, в блок управления 35.

При такой конфигурации воздух, подаваемый правым/левым воздушными насосами 31а, 31b, поступает в правосторонний/левосторонний регулирующие клапаны 32а, 32b. Так как между левым воздушным насосом 31b и левым регулирующим клапаном 32b установлен левый датчик давления воздуха 38b, то может быть зарегистрировано давление воздуха, подаваемого в левый регулирующий клапан 32b из левого воздушного насоса 31b, и значение сигнала зарегистрированного давления воздуха отправляется на блок управления 35. Точно так же, так как между правым воздушным насосом 31а и правым регулирующим клапаном 32а установлен правый датчик давления воздуха 38а, то может быть зарегистрировано давление воздуха, подаваемого в правый регулирующий клапан 32а из правого воздушного насоса 31а, и значение сигнала зарегистрированного давления воздуха отправляется на блок управления 35.

Блок управления 35 получает сигнал давления воздуха, зарегистрированный датчиками давления воздуха 38а, 38b, и сравнивает его с уровнем давления, который вводится через панель управления 37 пациентом. После сравнения, если зарегистрированное значение давления больше заданного значения, то воздушные насосы 31 а, 31b выключаются, и воздух больше не вводится в воздушные подушки 20а, 20b.

По команде с блока управления 35 правосторонний/левосторонний регулирующие клапаны 32а, 32b подают воздух в передний/задний отсеки 22b, 23b левой воздушной подушки 20b и передний/задний отсеки 22а, 23а правой воздушной подушки 20а, или стравливают воздух из них.

Когда левосторонний регулирующий клапан 32b подает воздух в передний отсек 22b левой воздушной подушки 20b, передний отсек левой воздушной подушки 20b расширяется, чтобы приложить давление к левому переднему участку таза. Точно так же, когда левосторонний регулирующий клапан 32b подает воздух в задний отсек 23b левой воздушной подушки 20b, задний отсек левой воздушной подушки 20b расширяется, чтобы приложить давление к левому заднему участку таза.

Работа левой стороны, как объяснено выше, будет адаптирована к правостороннему регулирующему клапану 32а и правой воздушной подушке 20а правой стороны. Поэтому при регулировании левостороннего регулирующего клапана 32b воздух может подаваться либо в передний отсек 22b, либо в задний отсек 23b левой воздушной подушки 20b по выбору; таким же образом, при регулировании правостороннего регулирующего клапана 32а воздух может подаваться либо в передний отсек 22а, либо в задний отсек 23 правой воздушной подушки 20а по выбору.

Как показано на фигурах 8А и 8В, при использовании сиденья для коррекции таза в качестве массажного средства воздух может подаваться либо в оба передних отсека 22а, 22b, либо в оба задних отсека, 23а, 23b правой/левой воздушных подушек 20а, 20b одновременно, или подача воздуха может быть прервана. Если воздух подается в передние отсеки 22а, 22b правой/левой воздушных подушек 20а, 20b одновременно, давление оказывается на передний участок таза, в то время как, если воздух подается в задние отсеки 23а, 23b правой/левой воздушных подушек 20а, 20b одновременно, давление оказывается на задний участок таза. Эффект массажа таза и коррекции таза достигается по мере того, как воздух подается в передние/задние отсеки 22а, 22b, 23a, 23b или стравливается из них поочередно в течение заданного периода времени.

Уровень давления воздуха, подаваемого в правую/левую воздушные подушки 20а, 20b, подразделяется на три категории - "высокий", "средний" и "низкий" при регулировании уровня с помощью кнопок, предусмотренных на панели управления 37. Например, "высокий" уровень может быть установлен на 290±10 мм ртутного столба, "средний" уровень может быть установлен на 230110 мм ртутного столба и "низкий" уровень может быть установлен на 140±10 мм ртутного столба. Даже при стравливании воздуха из воздушных подушек 20а, 20b значение давления не нужно устанавливать на "0", и "высокий" уровень может быть установлен на 180±10 мм ртутного столба, "средний" уровень может быть установлен на 150±10 мм ртутного столба, а "низкий" уровень может быть установлен на 90±10 мм ртутного столба. Поэтому, даже если воздух стравливается из воздушных подушек 20а, 20b, значение давления может сохраняться для поддержания таза пациента.

В предлагаемом лечебном устройстве при работе правостороннего/левостороннего регулирующих клапанов 32а, 32b и передних/задних выпускных клапанов 33а, 33b, 34а, 34b могут применяться различные сочетания и режимы, типа давления спереди, давления сзади, одновременного давления спереди и сзади, давления спереди и сзади крест на крест, и повторяющегося давления при расширении/сжатии и т.д.

Как объяснялось выше, генератор излучения дальней инфракрасной области спектра "I", низкочастотный генератор "F" и двигатель-вибратор "М" установлены снизу подушки сиденья 11. С целью достижения коррекции эти устройства вместе с воздушными подушками 20а, 20b могут работать в разных режимах. Например, эффект "ощупывания с нажимом" может быть достигнут при работе низкочастотного генератора "F" в режиме "ощупывание с нажимом", и одновременно весь участок таза может массироваться путем повторяющегося надавливания и снятия давления, используя передние/задние отсеки 22а, 22b, 23a, 23b.

На фигуре 9 представлен один вариант осуществления индикаторной панели 36 и панели управления 37, используемых в предложенном устройстве в виде сиденья для коррекции таза. Индикаторная панель 36 выполняет функцию отображения сигнала, выдаваемого блоком управления 35, а панель управления 37 имеет множество управляющих кнопок для ввода соответствующего сигнала, выдаваемого в блок управления 35 при нажатии кнопки.

Индикаторная панель 36 содержит блок таймер 36а, на котором указывается продолжительность работы устройства для коррекции таза, блок отображения уровня 36b для отображения уровня выбранной функции и блок отображения функции 36с для отображения функции, выбранной пациентом.

Панель управления 37 содержит кнопку задания функции 37а для выбора принимаемой функции типа "массажа", "постукивания" и "ощупывания с нажимом", пару кнопок задания уровня 37b для установки уровня выбранной функции, кнопки задания режимов 37с для выбора различных режимов, кнопку установки времени 37d для задания продолжительности выбранной функции или режима, и кнопку питания 37е для включения/отключения питания.

Для подачи питания на устройство пациент нажимает кнопку питания и на блоке таймера 36а отображается установка времени по умолчанию, а на блоке отображения уровня 36b отображается значение предварительно выбранного уровня. Когда пациент среди кнопок задания функции 37а нажимает кнопку "массаж", с панели управления 37 на блок управления 35 передается сигнал, соответствующий функции массажа.

По команде с блока управления 35 на блоке отображения функции 36с высвечивается слово "массаж", на блоке таймера 36а высвечивается установка времени по умолчанию, а на блоке отображения уровня 36b высвечивается уровень выбранной функции. По команде с блока управления 35 правый/левый воздушные насосы 31а, 31b подают воздух в передние/задние отсеки 22а, 22b, 23а, 23b правой/левой воздушных подушек 20а, 20b. Давление воздуха, подаваемого в отсеки, может регулироваться кнопками задания уровня 37b.

Давление воздуха, подаваемого в отсеки 22а, 22b, 23а, 23b воздушных подушек 20а, 20b, соответствует 10 уровням ртутного столба в диапазоне от 50 до 500 мм, и значение каждого уровня соответствует 50 мм ртутного столба. То есть первый уровень соответствует 50 мм ртутного столба, второй уровень соответствует 100 мм ртутного столба, третий уровень соответствует 150 мм ртутного столба..., и десятый уровень соответствует 500 мм ртутного столба.

Среди кнопок задания функции 37а пациент может выбрать одну функцию типа "массаж", или "постукивание", или "ощупывание с нажимом". Однако, если в момент работы устройства чувствуется ослабление давления воздуха, пациент среди кнопок задания уровня 37b нажимает кнопку "↑", что указывает на повышение уровня давления воздуха, и давление воздуха повышается на один уровень относительно текущего значения давления воздуха, подаваемого в отсеки воздушных подушек 20а, 20b. Если продолжать жать на кнопку "↑", то уровень повысится до десятого, при этом, время между повышениями уровней может быть установлено равным 5 с.

На блоке отображения уровня 36b высвечивается значение давления воздуха. В данном варианте осуществления настоящего изобретения на блоке отображения уровня 36b высвечиваются три прямоугольника, если выбранное значение давления воздуха составляет 150 мм ртутного столба. При повышении давления на один уровень нажимается кнопка "↑" и на блоке отображения уровня 36b высвечиваются четыре прямоугольника. Точно так же для уменьшения давления на один уровень следует один раз нажать кнопку "↓". Если продолжать жать на кнопку "↓", то каждый прямоугольник исчезает через 5 с и давление опускается до первого уровня.

После выбора пациентом функции путем нажатия одной кнопки из кнопок задания функции 37а выбирается продолжительность работы путем нажатия кнопки установки времени 37d. При выборе функции первый раз на блоке таймера 36а высвечивается, например, "0". При нажатии кнопки установки времени 37d один раз на блоке таймера 36а высвечивается значение, соответствующее 1 мин. Кратно числу надавливаний кнопки установки времени 37d к существовавшему значению добавляется одна минута. Если продолжать жать на кнопку установки времени 37d, то высвечиваемое значение увеличивается с заданной скоростью (например, 1 мин за 1 с).

Кроме того, используя кнопки задания уровня 37с, можно выбирать четыре режима, при этом, сочетая "массаж", "постукивание", "ощупывание с нажимом", можно получить постоянную комбинацию. Если "M1" это - режим, при котором повторяется "массаж", "постукивание", "ощупывание с нажимом", то когда пациент нажимает "M1", передние/задние отсеки 22а, 22b, 23a, 23b расширяются или сжимаются многократно в соответствии с постоянной комбинацией, выполняя, таким образом, повторяющуюся функцию "массажа", "постукивания", "ощупывания с нажимом".

На фигуре 10 изображена временная диаграмма, иллюстрирующая, что предлагаемое сиденье для коррекции таза управляет работой правостороннего/левостороннего регулирующих клапанов и переднего/заднего выпускных клапанов. В момент t₀ на правый/левый воздушные насосы 31а, 31b подается питание, и из воздушных насосов 31а, 31b в передние/задние отсеки 22а, 22b, 23а, 23b подается воздух. После этого для подачи воздуха в передние отсеки 22а, 22b открывается передняя нитка правосторонних/левосторонних клапанов управления 32а, 32b. Так как передние правый/левый выпускные клапаны 33а, 33b закрыты, а задние правый/левый выпускные клапаны 34а, 34b открыты, передние отсеки 22а, 22b расширяются, оказывая давление, таким образом, на передний участок таза.

В момент t₁ по команде с блока управления 35 воздух подается в задние отсеки 23а, 23b, так как правосторонний/левосторонний регулирующие клапаны 32а, 32b открывают заднюю нитку и закрывают переднюю нитку. Так как передние правый/левый выпускные клапаны 33а, 33b остаются закрытыми, и правый/левый задние выпускные клапаны 34а, 34b закрыты, то передние/задние отсеки 22а, 22b, 23а, 23b расширяются, оказывая давление, таким образом, на передний/задний участок таза.

В момент t₂ задняя нитка правостороннего/левостороннего регулирующих клапанов 32а, 32b еще открыта, а передняя нитка продолжает оставаться закрытой, и таким образом воздух все еще подается в задние отсеки 23а, 23b. Так как передние выпускные клапаны 33а, 33b открыты, воздух стравливается из правого/переднего отсека 22а. В состоянии сброса давления с переднего участка таза задние выпускные клапаны 34а, 34b остаются закрытыми, и задние отсеки 23а, 23b остаются в расширенном состоянии, оказывая давление, таким образом, на задний участок таза.

В момент t₃ правосторонний/левосторонний регулирующие клапаны 32а, 32b продолжают подавать воздух в задние отсеки 23а, 23b, и так как передние выпускные клапаны 33а, 33b только открываются, а передняя нитка все еще закрыта, воздух не подается в передние отсеки 22а, 22b, и, таким образом, давление не оказывается на передний участок таза. Так как задний выпускной клапан все еще закрыт, задние отсеки 23а, 23b остаются в расширенном состоянии, продолжая, таким образом, давить на задний участок таза.

В момент t₄ по команде с блока управления 35 воздух не подается в задние отсеки 23а, 23b, так как правосторонний/левосторонний регулирующие клапаны 32а, 32b открывают переднюю нитку для подачи воздуха в передние отсеки 22а, 22b, и закрывают заднюю нитку. Так как передние выпускные клапаны 33а, 33b, так же, как и задние выпускные клапаны 34а, 34b, остаются закрытыми, передние отсеки 22а, 22b остаются в состоянии подачи воздуха, а задние отсеки 23а, 23b расширены, что, таким образом, обеспечивает давление на передний/задний участок таза.

В момент t₅ по команде с блока управления 35 правосторонний/левосторонний регулирующие клапаны 32а, 32b все еще открывают переднюю нитку, но питание не подается на воздушные насосы 31а, 31b, и воздух не подается в передние отсеки 22а, 22b. Кроме того, так как задняя нитка закрыта, воздух не подается в задние отсеки 23а, 23b. В это время, передний/задний выпускные клапаны остаются закрытыми, а передние/задние отсеки 22а, 22b, 23a, 23b остаются расширенными, оказывая, таким образом, постоянное давление на передний/задний участок таза.

В момент t₆ воздушные насосы 31а, 31b и правосторонний/левосторонний регулирующие клапаны 32а, 32b сохраняют свое предыдущее состояние, но передние/задние выпускные клапаны 33а, 33b, 34а, 34b открыты, и воздух стравливается из каждого из передних/задних отсеков 22а, 22b, 23a, 23b, снимая, таким образом, давление на таз.

На фигуре 11 представлена блок-схема, иллюстрирующая способ управления, в котором сиденье для коррекции таза выполняет функцию "массажа". После подачи питания значение уровня давления, выбранного пациентом, вводится через панель управления (этап S41), правый/левый воздушные насосы 31а, 31b работают, и воздух подается в правую/левую воздушные подушки 20а, 20b (этап S42), правосторонний/левосторонний регулирующие клапаны 32а, 32b находятся под управлением, и воздух подается в каждый из передних/задних отсеков 22а, 22b, 23a, 23b (этап S43).

Датчики давления воздуха 38а, 38b регистрируют давление воздуха в воздушных подушках 20а, 20b, и блок управления определяет, действительно ли зарегистрированное давление воздуха ниже значения, установленного пациентом, и если да, то происходит возврат на этап S42. Если нет, то происходит переход на этап S45 (этап S44). На этапе S45 воздушные насосы 31а, 31b останавливаются на заданный период времени (например, на 10 с) и давление воздуха в воздушных подушках 20а, 20b может сохраняться на установленном уровне. На этапе 346 передние/задние выпускные клапаны 33а, 33b, 34а, 34b открыты, и воздух стравливается до тех пор, пока давление воздуха в воздушных подушках 20а, 20b не станет ниже давления разрядки.

На этапе S47 блок управления определяет, ниже или нет давление воздуха в воздушных подушках 20а, 20b давления разрядки, если нет, то происходит возврат на этап 346. Если да, то происходит переход на этап 348. На этапе 348 воздушные насосы 31а, 31b останавливаются на заданный
