Реферат

I. Область техники, ко которой относится изобретение

Настоящее изобретение относится в общем к связи и, более конкретно, к способам управления радиопомехами для мягкой передачи обслуживания и широковещательного обслуживания в системе беспроводной связи со скачкообразной перестройкой частоты (СПЧ).

II. Уровень техники

В системе связи со скачкообразной перестройкой частоты данные передаются на различных частотных поддиапазонах в разных временных интервалах, что может упоминаться как "периоды скачкообразной перестройки частоты". Эти частотные поддиапазоны можно обеспечивать посредством мультиплексирования с ортогональным частотным разделением каналов (МОЧРК), других способов модуляции с несколькими несущими, или некоторых других логических структур. Со скачкообразной перестройкой частоты передача данных скачкообразно перестраивается с поддиапазона на поддиапазон псевдослучайным способом. Эта скачкообразная перестройка частоты обеспечивает частотное разнесение и позволяет передавать данные так, чтобы лучше противостоять вредным влияниям тракта, таким как узкополосные радиопомехи, активное радиоэлектронное подавление, замирание и так далее.

Система доступа с мультиплексированием с ортогональным частотным разделением каналов (ДМОЧРК) использует МОЧРК и может одновременно поддерживать множество пользователей. Для системы ДМОЧРК со скачкообразной перестройкой частоты данные для данного пользователя можно пересылать на канале "информационного обмена", который связан с определенной последовательностью СПЧ. Эту последовательность СПЧ можно формировать на основании функции СПЧ и номера канала информационного обмена, как описано ниже. Последовательность СПЧ указывает определенный поддиапазон, предназначенный для использования для передачи данных в каждом периоде скачкообразной перестройки частоты. Множество передач данных для множества пользователей могут посылаться одновременно на множестве каналов информационного обмена, связанных с различными последовательностями СПЧ. Эти последовательности СПЧ определяются таким образом, чтобы они были ортогональными друг другу, чтобы только один канал информационного обмена и, таким образом, только одна передача данных использовали каждый поддиапазон в каждом периоде скачкообразной перестройки частоты. С такими ортогональными последовательностями СПЧ множество передач данных не мешают друг другу, в то же время обладая выгодами от частотного разнесения.

Система ДМОЧРК может быть развернута с множеством ячеек. Термин "ячейка" может относиться к базовой станции в системе и/или зоне обслуживания базовой станции, в зависимости от контекста, в котором используется этот термин. Передача данных на данном поддиапазоне в одной ячейке действует как радиопомеха на другую передачу данных в том же самом поддиапазоне в соседней ячейке. Чтобы рандомизировать радиопомехи между ячейками, последовательности СПЧ для каждой ячейки обычно определяются так, чтобы они были псевдослучайными относительно последовательностей СПЧ для соседних ячеек. С помощью таких псевдослучайных последовательностей СПЧ достигается помеховое разнесение, и для передачи данных для пользователя в данной ячейке наблюдаются средние радиопомехи от передач данных для других пользователей в других ячейках.

В системе ДМОЧРК с множеством ячеек желательно поддерживать "мягкую передачу обслуживания", которая является процессом, посредством которого пользователь осуществляет связь одновременно с множеством базовых станций. Мягкая передача обслуживания может обеспечивать пространственное разнесение от вредного влияния тракта через передачу данных на множество базовых станций в различных местоположениях или от них. Однако мягкая передача обслуживания усложняется использованием скачкообразной перестройки частоты. Это происходит потому, что последовательности СПЧ для одной ячейки являются псевдослучайными, а не ортогональными, для последовательностей СПЧ для соседних ячеек, чтобы рандомизировать радиопомехи между ячейками. Если пользователь находится в состоянии мягкой передачи обслуживания с множеством базовых станций, то пользователю, участвующему в мягкой передаче обслуживания, может быть дана команда использовать последовательность СПЧ для обозначенной одной из этого множества базовых станций. Передача данных для пользователя, участвующего в мягкой передаче обслуживания, будет ортогональной относительно передач данных для других пользователей обозначенной базовой станции, но будет псевдослучайной относительно передач данных для пользователей других базовых станций. Пользователь, участвующий в мягкой передаче обслуживания, может создавать радиопомехи для пользователей других базовых станций и также может воспринимать радиопомехи от этих пользователей. Радиопомехи ухудшают рабочие характеристики для всех находящихся под их влиянием пользователей.

Поэтому в технике имеется потребность в способах управления радиопомехами для мягкой передачи обслуживания в системе ДМОЧРК со скачкообразной перестройкой частоты.

Раскрытие изобретения

В данном изобретении обеспечены способы управления радиопомехами в системе беспроводной связи со скачкообразной перестройкой частоты (например, в системе ДМОЧРК). Эти способы можно использовать для поддерживания мягкой передачи обслуживания, широковещательного обслуживания и так далее. Эти способы также можно использовать как для прямой линии связи, так и для обратной линии связи. Для ясности, эти способы описаны ниже для мягкой передачи обслуживания с двумя секторами s₁ и s₂, где сектор является частью ячейки.

В первой схеме управления радиопомехами для мягкой передачи обслуживания (МПО), функция СПЧ f_sho(r, T) используется для пользователей, участвующих в мягкой передаче обслуживания, функция СПЧ f_s1(k, T) используется для пользователей, не участвующих в мягкой передаче обслуживания, в секторе s₁, функция СПЧ f_s2(k, T) используется для пользователей, не участвующих в мягкой передаче обслуживания, в секторе s₂, и функции СПЧ f_s1(k, T) и f_s2(k, T) модифицируются так, чтобы они были ортогональными функции СПЧ f_sho(r, T), если и когда это необходимо. Пользователю назначается канал r информационного обмена, который определяется функцией СПЧ f_sho(r, T), после вступления в мягкую передачу обслуживания с секторами s₁ и s₂. Идентификатор (ИД) для канала r информационного обмена и функцию СПЧ f_sho(r, T) делают известными другим пользователям в секторах s₁ и s₂. Каждый из других пользователей в секторе s₁ после этого модифицирует функцию СПЧ f_s1(k, T) так, что его канал информационного обмена не вызывает радиопомехи в канале r информационного обмена, используемом пользователем, участвующим в мягкой передаче обслуживания. Точно так же, каждый из других пользователей в секторе s₂ модифицирует функцию СПЧ f_s1(k, T) так, что его канал информационного обмена не вызывает радиопомехи в канале r информационного обмена. Различные способы модифицирования функций СПЧ f_s1(k, T) и f_S2(k, T) описаны ниже.

Во второй схеме управления радиопомехами для мягкой передачи обслуживания, функция СПЧ f_sho(r, T), используемая для пользователей, участвующих в мягкой передаче обслуживания, и функция СПЧ f_si(k, T), используемая каждым сектором s_i для пользователей, не участвующих в мягкой передаче обслуживания, предварительно определяются так, чтобы они являлись ортогональными, чтобы модификация функции СПЧ f_si(k, T) не требовалась. Функция СПЧ f_sho(r, T) используется обоими секторами s₁ и s₂ для пользователей, участвующих в мягкой передаче обслуживания. Сектор s₁ использует функцию СПЧ f_s1(k, T) для пользователей, не участвующих в мягкой передаче обслуживания, а сектор s₂ использует функцию СПЧ f_s2(k, T) для пользователей, не участвующих в мягкой передаче обслуживания. Функция СПЧ f_sho(r, T) предварительно определяется так, чтобы она являлась ортогональной обеим функциям СПЧ f_s1(k, T) и f_s2(k, T), или имела с ними низкую корреляцию. Функция СПЧ f_s1(k, T) может быть определена, как псевдослучайная относительно функции СПЧ f_s2(k, T). Предварительно определенное количество (R) каналов информационного обмена могут быть определены функцией СПЧ f_sho(r, T) и использоваться для поддерживания для R пользователей, участвующих в мягкой передаче обслуживания. Для каждого сектора s_i, N-R каналов информационного обмена могут быть определены функцией СПЧ f_si(k, T) и использоваться для других пользователей в количестве до N-R, не участвующих в мягкой передаче обслуживания, где N - общее количество используемых поддиапазонов.

Ниже более подробно описаны различные аспекты и варианты осуществления изобретения.

Краткое описание чертежей

Особенности, характер и преимущества настоящего изобретения станут более очевидными из подробного описания, сформулированного ниже в связи с чертежами, на которых подобные ссылочные позиции применяются, соответственно, повсюду и на которых:

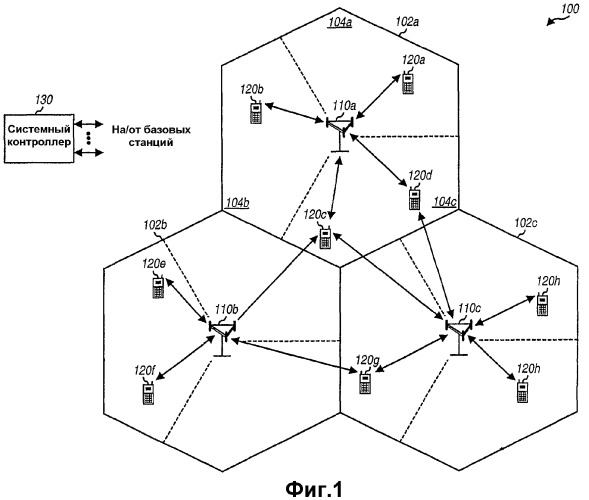

фиг. 1 изображает систему ДМОЧРК;

фиг. 2 иллюстрирует скачкообразную перестройку частоты для одного сектора в системе ДМОЧРК;

фиг. 3 иллюстрирует модификацию функции СПЧ для пользователя, участвующего в мягкой передаче обслуживания;

фиг. 4 изображает процесс управления радиопомехами через модификацию функции СПЧ;

фиг. 5 изображает процесс управления радиопомехами с помощью функций СПЧ, предварительно определенных как ортогональные; и

фиг. 6A и 6B изображают блок-схемы базовой станции и терминала, соответственно, в системе ДМОЧРК.

Осуществление изобретения

Термин "примерный" используется здесь для обозначения "служащий в качестве примера, образца или иллюстрации". Любой вариант осуществления или конструктивное решение, описанные в данном описании как "примерные", не должны обязательно рассматриваться, как предпочтительные или выгодные по сравнению с другими вариантами осуществления или конструктивными решениями.

Фиг. 1 изображает примерную систему 100 ДМОЧРК, которая поддерживает некоторое количество пользователей. Система 100 включает в себя некоторое количество базовых станций 110, которые поддерживают связь для некоторого количества терминалов 120. Базовая станция представляет собой стационарную станцию, используемую для осуществления связи с терминалами, и также может упоминаться, как точка доступа, узел В, или может применяться некоторая другая терминология. Терминалы 120 обычно рассредоточены по всей системе, и каждый терминал может быть стационарным или подвижным. Терминал также может упоминаться как мобильная станция, пользовательское оборудование (ПО), устройство беспроводной связи, или может применяться некоторая другая терминология. Каждый терминал может осуществлять связь с одной или более базовыми станциями по прямой линии связи и/или с одной или более базовыми станциями по обратной линии связи в любой данный момент времени. Это зависит от того, является ли терминал активным, поддерживает ли мягкую передачу обслуживания и находится ли терминал в состоянии мягкой передачи обслуживания. Термин "прямая линия связи" (то есть, "нисходящая линия связи") относится к линии связи от базовой станции к терминалу, а термин "обратная линия связи" (то есть, "восходящая линия связи") относится к линии связи от терминала к базовой станции.

Системный контроллер 130 подсоединен к базовым станциям 110 и может выполнять некоторое количество функций, таких как (1) координация и управление для базовых станций 110, (2) маршрутизация данных среди этих базовых станций и (3) обращение к терминалам, обслуживаемым этими базовыми станциями, и управление ими.

Каждая базовая станция 110 обеспечивает зону обслуживания для соответствующей географической области 102. Для простоты, зону обслуживания каждой базовой станции часто представляют идеальным шестиугольником. Для увеличения возможности, зона обслуживания каждой базовой станции может быть разбита на множество секторов 104. Например, каждая ячейка может быть разбита на три сектора, как показано на фиг. 1. В этом случае, для простоты, каждый сектор секторизированной ячейки может быть представлен 120° клином, который составляет 1/3 ячейки. Каждый сектор может обслуживаться соответствующей базовой приемопередающей подсистемой (БППС). Для секторизированной ячейки, базовая станция для этой ячейки обычно включает в себя все БППС для секторов этой ячейки. Термин "сектор" может относиться к БППС и/или ее зоне обслуживания, в зависимости от контекста, в котором этот термин используется. В последующем описании предполагается, что каждая ячейка разбита на множество секторов. Для простоты, в последующем описании, термин "базовая станция" используется в общем и для стационарной станции, которая обслуживает ячейку, и для стационарной станции, которая обслуживает сектор.

Система 100 ДМОЧРК использует МОЧРК, являющееся способом модуляции, который эффективно разбивает полную ширину полосы пропускания системы на некоторое количество (N) ортогональных частотных поддиапазонов. Эти поддиапазоны также обычно упоминаются как тоны, поднесущие, элементы разрешения и частотные подканалы. С МОЧРК, каждый поддиапазон связан с соответствующей поднесущей, которая может быть модулирована данными. В некоторых системах МОЧРК, для передачи данных используются только N_D поддиапазонов, N_Р поддиапазонов используются для передачи контрольных сигналов, а N_G поддиапазонов не используются и служат в качестве защитных поддиапазонов, чтобы обеспечить возможность системам удовлетворять требованиям спектрального маскирования, где N_S = N_D+N_Р+N_G. Для простоты, в последующем описании предполагается, что для передачи данных могут использоваться все N поддиапазонов.

1. Мягкая передача обслуживания со скачкообразной

перестройкой частоты

Фиг. 2 иллюстрирует скачкообразную перестройку частоты для одного сектора в системе ДМОЧРК. Скачкообразная перестройка частоты может использоваться для получения различных выгод, включая частотное разнесение от вредных влияний тракта и рандомизацию помех, как описано выше. Для этого примера, N = 8, и этим восьми поддиапазонам присвоены индексы от 1 до 8. Могут быть определены до восьми каналов информационного обмена, посредством чего каждый канал информационного обмена использует один из этих восьми поддиапазонов в каждом периоде скачкообразной перестройки частоты. Период скачкообразной перестройки частоты может быть определен, как равный продолжительности одного или множества символов МОЧРК.

Каждый канал информационного обмена связан с отличающейся последовательностью СПЧ. Последовательности СПЧ для всех каналов информационного обмена в секторе могут формироваться с помощью функции СПЧ f_s(k, T), где k обозначает номер канала информационного обмена или ИД, а T обозначает системное время, которое задается в элементах периода скачкообразной перестройки частоты. В функции СПЧ f_s(k, T) могут быть сформированы N различных последовательностей СПЧ с N различными значениями k. Последовательность СПЧ для каждого канала информационного обмена указывает конкретный поддиапазон, предназначенный для использования для этого канала информационного обмена в каждом периоде скачкообразной перестройки частоты. На фиг. 2 можно заметить, что каждый канал информационного обмена скачкообразно перестраивается с поддиапазона на поддиапазон псевдослучайным способом, определяемым его последовательностью СПЧ. Последовательность СПЧ для канала k информационного обмена может быть задана следующим образом:

i = f_s(k, T), Уравнение (1)

где i - индекс поддиапазона, предназначенного для использования для канала k информационного обмена в течение периода T скачкообразной перестройки частоты. Различные значения k приводят к различным значениям i для любого данного периода скачкообразной перестройки частоты T. Таким образом, в течение каждого периода скачкообразной перестройки частоты для разных каналов информационного обмена используются различные поддиапазоны.

Фиг. 2 изображает поддиапазоны, используемые для двух примерных каналов 1 и 4 информационного обмена. Последовательность СПЧ и поддиапазоны, используемые для канала 1 информационного обмена, обозначены квадратами с прямоугольной штриховкой, а последовательность СПЧ и поддиапазоны, используемые для канала 4 информационного обмена, обозначены квадратами с диагональной штриховкой. В этом примере, последовательность СПЧ для канала 4 информационного обмена, f_s(4, T), является вертикально сдвинутой версией последовательности СПЧ для канала 1, f_s(1, T). Таким образом, поддиапазоны, используемые для канала 4 информационного обмена, связаны с поддиапазонами, используемыми для канала 1 информационного обмена, следующим образом: f_s(4, T) = (f_s(1, T)+3) mod N.

Чтобы избегать радиопомех внутри секторов, последовательности СПЧ для каждого сектора s_iмогут быть определены так, чтобы они являлись ортогональными друг другу. Это условие ортогональности может быть выражено как:

f_si(k, T) ≠ f_si(m, T), для k ≠ m. Уравнение (2)

Уравнение (2) выражает, что никакие два канала k и m информационного обмена не используют один и тот же поддиапазон в течение любого данного периода T скачкообразной перестройки частоты. При обеспечении условия, чтобы только один канал информационного обмена использовал каждый поддиапазон в каждом периоде скачкообразной перестройки частоты, избегают радиопомех среди множества передач данных, пересылаемых на множестве каналов информационного обмена в том же секторе. Условие ортогональности может быть достигнуто посредством определения последовательностей СПЧ для s_i как версий, сдвинутых вертикального относительно друг друга, как показано на фиг. 2. Условие ортогональности также может быть достигнуто посредством определения последовательностей СПЧ некоторыми другими способами.

Для системы ДМОЧРК с множеством секторов, передачи данных для пользователей в одном секторе мешают передачам данных для пользователей в другом секторе. Для каждого сектора можно использовать отличающуюся функцию СПЧ.

С целью рандомизирования радиопомех между секторами, функции СПЧ для различных секторов должны быть псевдослучайными. Например, функция СПЧ f_s1(k, T) для сектора s₁ может быть определена, как псевдослучайная относительно функции СПЧ f_s2(m, T) для сектора s₂. В этом случае, последовательность СПЧ, используемая сектором s₁ для канала k информационного обмена, будет псевдослучайной относительно последовательности СПЧ, используемой сектором s₂ для канала m информационного обмена. Радиопомехи между каналами k и m информационного обмена возникают всякий раз, когда имеется "наложение" между последовательностями СПЧ для этих каналов информационного обмена, то есть, всякий раз, когда f_s1(k, T) = f_s2(m, T) и два канала информационного обмена в двух секторах используют один и тот же поддиапазон в течение одного и того же периода скачкообразной перестройки частоты. Однако радиопомехи будут рандомизированы благодаря псевдослучайному характеру функций СПЧ f_s1(k, T) и f_s2(m, T). В общем, с псевдослучайными функциями СПЧ невозможно гарантировать, что пользователи в одном секторе будут ортогональны пользователям в другом секторе.

Последовательности СПЧ для каждого сектора могут быть определены таким образом, чтобы они были:

1) ортогональны друг другу, чтобы избегать радиопомех внутри сектора, и

2) псевдослучайны относительно последовательностей СПЧ для других секторов, чтобы рандомизировать радиопомехи между секторами.

С вышеупомянутыми ограничениями, пользователь, которому выделен канал k информационного обмена одного сектора, будет ортогонален всем другим пользователям, которым выделены другие каналы информационного обмена тем же самым сектором. Однако этот пользователь не будет ортогонален всем пользователям в другом секторе, который использует другую функцию СПЧ. Таким образом, пользователь, который находится в состоянии мягкой передачи обслуживания с множеством секторов и которому выделен канал r информационного обмена, не будет ортогонален всем другим пользователям в этих секторах, если последовательности СПЧ для этих секторов определены, как описано выше. В этом случае, мягкую передачу обслуживания невозможно поддерживать, не внося радиопомехи для/от пользователя, участвующего в мягкой передаче обслуживания.

Чтобы поддерживать мягкую передачу обслуживания с множеством секторов при исключении радиопомех, для пользователей, участвующих в мягкой передаче обслуживания, и для других пользователей этого множества секторов используют ортогональные функции СПЧ. Ортогональные функции СПЧ могут быть получены различными способами, некоторые из которых описаны ниже. В последующем описании полагается, что сектора (например, те, которые поддерживают мягкую передачу обслуживания для данного пользователя) используются синхронно. Синхронное функционирование легко достигается для секторов, принадлежащих одной и той же ячейке или базовой станции.

A. Первая схема - модификация функций СПЧ для мягкой передачи обслуживания

В первой схеме для исключения радиопомех для мягкой передачи обслуживания, функция СПЧ f_sho(r, T) используется для пользователей, участвующих в мягкой передаче обслуживания, а функция f_si(k, T) для каждого сектора модифицируется так, чтобы она являлась ортогональной функции СПЧ f_sho(r, T). В качестве примера, чтобы поддерживать мягкую передачу обслуживания с двумя секторами s₁ и s₂, функция СПЧ f_sho(r, T) может совместно использоваться обоими этими секторами. Для пользователя, участвующего в мягкой передаче обслуживания с секторами s₁ и s₂ и выделенным каналом r информационного обмена, функция СПЧ f_sho(r, T) используется для получения последовательности СПЧ для выделенного канала r информационного обмена. Поддиапазон j, используемый этим пользователем, участвующим в мягкой передаче обслуживания, для передачи данных в каждом периоде T скачкообразной перестройки частоты может быть задан как: j = f_sho(r, T).

Для поддерживания ортогональности между пользователем, участвующим в мягкой передаче обслуживания, и всеми другими пользователями в обоих секторах s₁ и s₂, функция СПЧ f_s1(k, T) для сектора s₁ и функция СПЧ f_s2(m, T) для сектора s₂ могут быть модифицированы следующим образом:

f_s1(k, T) ≠ f_sho(r, T), для k ∈ K, и Уравнение (3а)

f_s2(m, T) ≠ f_sho(r, T), для m ∈ M, Уравнение (3b)

где f_s1(k, T) - модифицированная функция СПЧ для сектора s₁;

f_s2(m, T) - модифицированная функция СПЧ для сектора s₂;

K обозначает набор всех активных каналов информационного обмена в секторе s₁; и

M обозначает набор всех активных каналов информационного обмена в секторе s₂.

В уравнениях (3a) и (3b) полагается, что система является синхронной, а системное время T принимается, как общее для всех секторов.

Уравнение (3a) показывает, что последовательности СПЧ, сформированные с помощью функции СПЧ f_sho(r, T) и используемые для пользователей, участвующих в мягкой передаче обслуживания, ортогональны последовательностям СПЧ, сформированным с помощью модифицированной функции СПЧ f_s1(k, T) и используемым для других пользователей в секторе s₁. Уравнение (3b) показывает, что последовательности СПЧ, сформированные с помощью функции СПЧ f_sho(r, T), также ортогональны последовательностям СПЧ, сформированным с помощью модифицированной функции СПЧ f_s2(m, T) и используемым для других пользователей в секторе s₂. Такая же модификация может быть расширена на любое количество секторов. Некоторые примерные способы получения функции СПЧ f_sho(r, T) мягкой передачи обслуживания и модифицированных функций СПЧ f_s1(k, T) и f_s2(m, T) описаны ниже.

В первом варианте осуществления первой схемы, функция СПЧ f_si(k, T) для каждого сектора s_i модифицируется следующим образом. Когда пользователь вступает в мягкую передачу обслуживания с множеством секторов, ему выделяется канал r информационного обмена, определяемый функцией СПЧ f_sho(r, T). Этому пользователю также выделяется канал v_i информационного обмена каждым сектором s_i, с которым он находится в состоянии мягкой передачи обслуживания. Пользователи в каждом секторе имеют известную a priori функцию СПЧ f_sho(r, T), или она может сообщаться с этой информацией. Канал r информационного обмена, выделенный для пользователя, участвующего в мягкой передаче обслуживания, сигнализируется всем другим пользователям в этом множестве секторов. Канал v_i информационного обмена, выделяемый для пользователя, участвующего в мягкой передаче обслуживания, каждым сектором s_i, также сигнализируется другим пользователям в секторе s_i. Например, пользователю, участвующему в мягкой передаче обслуживания, может выделяться канал v₁ информационного обмена сектором s₁ и канал v₂ информационного обмена сектором s₂, где v₁ может или не может быть равным v₂. Затем канал r информационного обмена может сигнализироваться другим пользователям в обоих секторах s₁ и s₂, канал v₁ информационного обмена может сигнализироваться другим пользователям в секторе s₁, а канал информационного обмена v₂ может сигнализироваться другим пользователям в секторе s₂.

Каждый из других пользователей в секторе s_iимеет следующее:

1) функцию СПЧ f_sho(r, T), используемую для пользователя, участвующего в мягкой передаче обслуживания;

2) ИД для канала r информационного обмена, выделенного для пользователя, участвующего в мягкой передаче обслуживания, и определяемого функцией СПЧ f_sho(r, T); и

3) ИД для канала v_i информационного обмена, выделенного для пользователя, участвующего в мягкой передаче обслуживания, сектором s_i и определяемый функцией СПЧ f_si(k, T).

Канал r информационного обмена представляет собой канал, фактически используемый пользователем, участвующим в мягкой передаче обслуживания, для передачи данных.

Тогда каждый пользователь в секторе s_i может определить модифицированную функцию СПЧ f_si (k, T) для своего сектора s_i следующим образом:

Уравнение (4) показывает, что каждый пользователь в секторе s_i использует поддиапазоны для своего выделенного канала k информационного обмена, если эти поддиапазоны не являются такими же, как поддиапазоны для канала r информационного обмена, используемого пользователем, участвующим в мягкой передаче обслуживания, то есть, если f_si(k, T) ≠ f_sho(r, T). Каждый пользователь в секторе s_i использует поддиапазоны для канала v_i информационного обмена всякий раз, когда поддиапазоны для выделенного ему канала k информационного обмена такие же, как поддиапазоны для канала r информационного обмена.

В действительности, пользователю, участвующему в мягкой передаче обслуживания, обеспечивают возможность использовать канал r информационного обмена, который не может быть ортогональным каналам информационного обмена для других пользователей в секторе s_i. Пользователю, участвующему в мягкой передаче обслуживания, присваивают более высокий приоритет, и его передача данных посылается на канале r информационного обмена. Все другие пользователи в секторе s_i используют свои выделенные каналы информационного обмена, если нет наложений с каналом r информационного обмена. Эти пользователи избегают радиопомех от пользователя, участвующего в мягкой передаче обслуживания, благодаря использованию канала v_i информационного обмена всякий раз, когда их каналы информационного обмена вызывают наложение с каналом r информационного обмена. Последовательности СПЧ для каналов информационного обмена, выделенных этим другим пользователям, и последовательность СПЧ для канала v_i информационного обмена ортогональны друг другу, потому что все они сформированы с помощью одной и той же функции СПЧ f_si(k, T). Таким образом, радиопомехи между пользователем, участвующим в мягкой передаче обслуживания, и другими пользователями в секторе s_i не возникают.

Фиг. 3 иллюстрирует модификацию функции СПЧ для пользователя, участвующего в мягкой передаче обслуживания. Для этого примера, последовательность СПЧ для канала 1 информационного обмена (показанного квадратами с прямоугольной штриховкой) и последовательность СПЧ для канала 4 информационного обмена (показанного квадратами с диагональной штриховкой) сформированы с помощью функции СПЧ f_si(k, T) для сектора s_i, как описано выше. Пользователю y сектором s_i выделяется канал 1 информационного обмена. Пользователю, участвующему в мягкой передаче обслуживания, сектором s_i выделяется канал 4 информационного обмена. Пользователю, участвующему в мягкой передаче обслуживания, также выделяется канал r информационного обмена, определяемый функцией СПЧ f_sho(r, T). Последовательность СПЧ для канала r информационного обмена на фиг. 3 показана затушеванными квадратами.

Пользователь, участвующий в мягкой передаче обслуживания, использует канал r информационного обмена для передачи данных. Пользователь y использует канал 1 информационного обмена для передачи данных в периодах 1-5 скачкообразной перестройки частоты, когда нет никаких наложений между каналом 1 информационного обмена и каналом r информационного обмена. Наложение происходит в период 6 скачкообразной перестройки частоты, когда пользователь y для передачи данных использует канал 4 информационного обмена (то есть, поддиапазон 8). Пользователь y снова использует канал 1 информационного обмена для передачи данных в периодах 7-12 скачкообразной перестройки частоты, когда нет наложений между каналами 1 и r информационного обмена. Наложение снова происходит в периоде 13 скачкообразной перестройки частоты, когда пользователь y использует канал 4 информационного обмена (то есть, поддиапазон 3) для передачи данных. Тогда пользователь y использует канал 1 информационного обмена для передачи данных в периодах 14-16 скачкообразной перестройки частоты, когда нет наложений между каналами 1 и r информационного обмена. Последовательность СПЧ, сформированная с помощью модифицированной функции СПЧ f_si(k, T) для канала 1 информационного обмена, показана квадратами "X".

Описанная выше модификация может быть расширена на любое количество пользователей, участвующих в мягкой передаче обслуживания. Для каждого периода скачкообразной перестройки частоты, каждый пользователь, который не участвует в мягкой передаче обслуживания в секторе s_i, определяет, действительно ли его канал k информационного обмена вызывает наложение в канале r информационного обмена для каждого из пользователей, участвующих в мягкой передаче обслуживания. Если имеется наложение, то пользователь, который не участвует в мягкой передаче обслуживания, использует канал v_i информационного обмена, выделенный его сектором s_i пользователю, участвующему в мягкой передаче обслуживания, с которым произошло наложение.

Пользователи в каждом секторе s_i выполняют модификацию функции СПЧ f_si(k, T) всякий раз, когда в секторе имеется по меньшей мере один пользователь, участвующий в мягкой передаче обслуживания. Каналы r и v_i информационного обмена, выделенные для пользователя, участвующего в мягкой передаче обслуживания, могут сигнализироваться другим пользователям в секторе s_i всякий раз, когда пользователь, участвующий в мягкой передаче обслуживания, входит в состояние мягкой передачи обслуживания с сектором s_i или выходит из него. Функция СПЧ f_sho(r, T) также может сигнализироваться другим пользователям, если необходимо. Сообщение может выполняться через назначенный канал управления. Другие пользователи в секторе s_i контролируют канал управления относительно этой информации и при необходимости выполняют модификацию.

Каждому пользователю, который находится в состоянии мягкой передачи обслуживания с множеством секторов, выделяется один канал r информационного обмена, определяемый функцией СПЧ f_sho(r, T), которая является общей и совместно используется этими многочисленными секторами. Каждому пользователю, участвующему в мягкой передаче обслуживания, также выделяется один канал v_i информационного обмена каждым из множества секторов, с которыми он находится в состоянии мягкой передачи обслуживания. Каждый пользователь, участвующий в мягкой передаче обслуживания, использует таким образом один канал информационного обмена от каждого из секторов, поддерживающих мягкую передачу обслуживания для этого пользователя. Количество возможных каналов информационного обмена снижается на один во всех секторах из-за пользователя, участвующего в мягкой передаче обслуживания. Это подобно прямой линии связи в системе МДКРК (множественного доступа с кодовым разделением каналов) IS-95, посредством чего пользователь в мягкой передаче обслуживания использует код Уолша в каждом секторе, с которым он находится в состоянии мягкой передачи обслуживания.

Во втором варианте осуществления первой схемы, для пользователя, который находится в состоянии мягкой передачи обслуживания с множеством секторов, один из секторов обозначен, как "обслуживающий" или "привязанный" сектор, а для других секторов необходимо только модифицировать функции СПЧ.

Например, пользователь x может первоначально осуществлять связь с сектором s₁, и сектором s₁ ему выделяется канал r информационного обмена. Пользователь x может впоследствии перемещаться в пределах зоны обслуживания сектора s₂, и сектором s₂ ему выделяется канал v информационного обмена. Если сектор s₁ обозначен, как обслуживающий сектор, то пользователь x продолжает осуществлять связь с обоими секторами s₁ и s₂ на канале r информационного обмена, который был выделен сектором s₁. В действительности, функция СПЧ f_s1(r, T) для сектора s₁ используется, как функция СПЧ f_sho(r, T) для пользователя, участвующего в мягкой передаче обслуживания. Другие пользователи в секторе s₂ тогда могут модифицировать функцию СПЧ f_s2(k, T) для сектора s₂, чтобы она являлась ортогональной с каналом r информационного обмена, следующим образом:

В качестве альтернативы, пользователь x может пер
