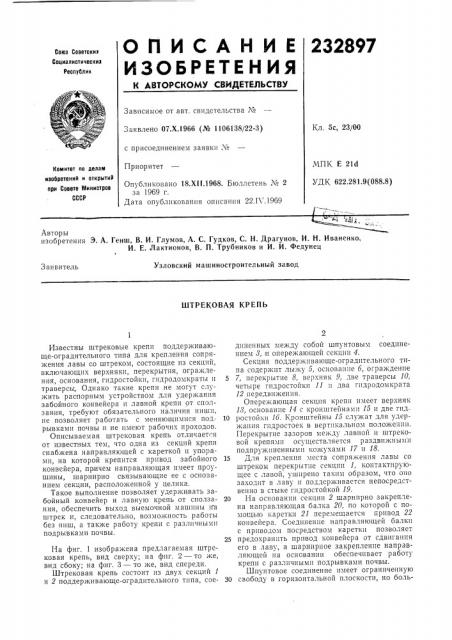

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

232897

Союз Советскиз

Социалистическив

Республик

Зависимое от авт. свидетельства ¹

Заявлено 07.Х.1966 (№ 1106138/22-3) Кл. 5с, 23/00 с присоединением заявки ¹

МПК Е 216

УДК 622.281.9(088.8) Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 18.Xll 1968. Бюллетень М 2 за 1969 г.

Дата опубликования описания 22.11 .19б9

Авторы изобретения Э. А. Генш, В. И. Глумов, А. С. Гудков, С. Н. Драгунов, И. Н. Иваненко, И. E Лактионов, В, П. Трубников и И. И. Федунец

Узловский машиностроительный завод

Заявитель

ШТРЕКОВАЯ КРЕПЬ

Известны штрековые крепи поддерживающе-оградительного типа для крепления сопряжения лавы со штреком, состоящие из секций, включающих верхняки, перекрытия, ограждения, основания, гидростойки, гидродомкраты и траверсы,. Однако такие крепи не могут служить распорным устройством для удержания забойного конвейера и лавной крепи от сползания, требуют обязательного наличия ниши, не позволяет работать с меняющимися подрывками почвы и не имеют рабочих проходов.

Описываемая штрековая крепь отличается от известных тем, что одна из секций крепи снабжена направляющей с кареткой и упорами, на которой крепится привод забойного конвейера, причем направляющая имеет проушины, шарнирно связывающие ее с оснозанием секции, расположенной у целика.

Такое выполнение позволяет удерживать забойный конвейер и лавную крепь от сползания, обеспечить выход выемочной машины га штрек и, следовательно, возможность работы без ниш, а также работу крепи с различными подрывками почвы.

На фиг. 1 изображена предлагаемая штрековая крепь, вид сверху; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, вид спереди.

Штрековая крепь состоит из двух секций 1 и 2 поддерживающе-оградительного типа, соединенных между собой шпунтовым соединением 8, и опережающей секции 4.

Секция поддерживающе-оградительного типа содержит лыжу 5, основание 6, ограждение

5 7, перекрытие 8, верхняк 9, две траверсы 10, четыре гпдростойки 11 и два гидродомкрата

12 передвижения.

Опережающая секция крепи имеет верхняк

18, основание 14 с кронштейнами 15 и две гид10 ростойки 16. Кронштейны 15 служат для удержания гидростоек в вертикальном положении.

Перекрытие зазоров между лавной и штрековой крепями осуществляется раздвижными подпружиненными кожухами 17 и 18.

15 Для крепления места сопряжения лавы со штреком перекрытие секции 1, контактирующее с лавой, уширено таким образом, что оно заходит в лаву и поддерживается непосредственно в стыке гпдростойкой 19.

20 На основании секции 2 шарнирно закреплена направляющая балка 20, по которой с помощью каретки 21 перемещается привод 22 конвейера. Соединение направляющей балки с приводом посредством каретки позволяет

25 предохранить привод конвейера от сдвпгания его в лаву, а шарнирное закрепление направляющей на основании обеспе швает работу крепи с различными подрывками почвы.

Шпунтовое соединение имеет ограниченную

30 свободу в горизонтальной плоскости, но боль232897

17 !9

21 шую свободу в вертикальной плоскости, для чего шпунт снабжен уд..пшенным вертикальным вырезом 28 (секции не могут раздвигаться, но могут проседать в значительных размерах).

Цилиндры гидродомкратов секции 1 закреплены на основании, а их штоки — на приводе конвейера. Цилиндры гидродомкратов секции

2 закреплены на лыже 5, а штоки — на основании опережающей секции 4.

Штрековый конвейер уложен на основании и лыже секции 2, причем ось его смещена от оси штрека в сторону целика. В результате этого привод конвейера выдвинут в штрек, и освобождается место для выхода выемочной машины на штрек (с целью обеспечения работы без ниш), Рабочий проход для осмотра, ремонта и обслуживания оборудования предусмотрен между гидростойками 24 и 25.

Работа штрековой крепи осуществляется следующим образом.

В исходном положении гидродогякраты 12 сжаты, а между приводом 22 и гпдростойками

11 имеется зазор, больший шага передвижки.

Секции штрековой крепи расперты. Рабочая жидкость под напором подается в поршневые полости пгдродомкратов 12 секции 1, и привод конвейера передвигается по направляющей балке 20 на шаг передвижки. Затем производится выдвихкка штрекового конвейера. Распор с опережающей секции снимается, рабочая жидкость подается в поршневые полости домкратов секции 2, и опережающая секция выдвигается, причем направлением для нее является штрековый конвейер. Далее опережающая секция 4 распирается, а с секции 2 распор снимается и производится ее передвижка при подаче жидкости в штоковые полости

5 этих же домкратов.

После распора секции 2 с секции 1 распор снимается tf осуществляется ее подтягиван;ге к приводу 22 конвейера путем подачи жидеости в штоковые полости гидродомкратов 12

10 секции 1. Для предотвращения отхода привода конвейера назад служат упоры 2б, расположенные на направляющей балке 20. Таким же образом осуществляются последующие передвижки штрековой крепи.

Предмет изобретения

1. Штрековая крепь поддерживающе-огра20 дительпого типа, состоящая из секций, вкл очающих верхняки, перекрытия, ограждения, основания, гидростойки, пгдродомкраты и траверсы, отли гаюгггсгяся тем, что, с целью удерхканпя забойного конвейера и лавной крепи

25 от сползания, одна из секций крепи снабжена направляющей с кареткой и упорами, на которой крепится привод конвейера.

2. Крепь по п. 1, or.ãèïà oùàÿñÿ тем, что, с целью возможности работы крепи с разли шы30 ми подрывками почвы и обеспечения выхода выемочной машины на штрек, направляющая снабхкена проушинами, шарнирно связывающими ее с основанием секции, расположенной у целика.

232897!

21 b 12

Puz. 2 èå 3
