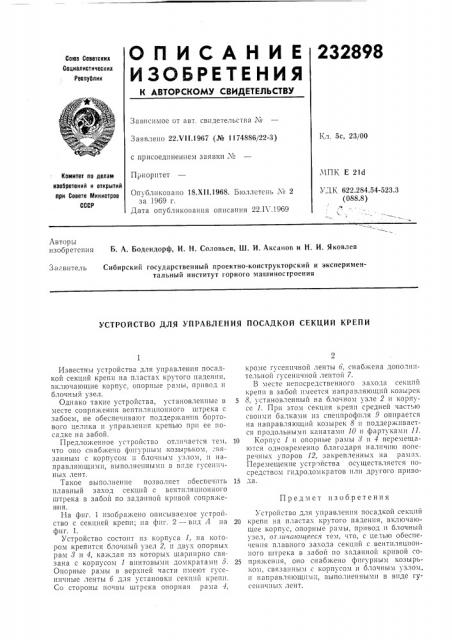

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

232898

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Кл. 5с, 23/00

Заявлено 22.VI1.1967 (№ 1174886/22-3) с присоединением заявки М

МПК E 21d

УДК 622.284.54-523,3 (088.8) Приоритет

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

Опубликовано 18.Х11.1968. Бюллетень М 2 за 19б9 г.

Дата опубликования описания 22.1 .1969

Авторы изобретения Б. А. Бодендорф, И. Н. Соловьев, Ш. И. Аксанов и Н. И. Яковлев

Заявитель Сибирский государственный проектно-конструкторский и экспериментальный институт горного машиносгроения

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОСАДКОЙ СЕКЦИЙ КРЕПИ

Предмет изобретения

Известны устройства для управления посадкой секций крепи на пластах крутого падения, включающие корпус, опорные рамы, привод и блочный узел.

Однако такие устройства, установленные в месте сопряжения вентиляционного штрека с забоем, не обеспечивают поддержания бортового целика и управления крепыш при ее посадке на забой.

Предлохкенное устройство отличается тем, что оно снабжено фигурным козырьком, =вязанным с корпусом и блочным узлом, и направляющими, выполненными в виде гусеничных лент.

Такое выполнение позволяет обеспе шть плавный заход секций с вентиляционного штрека В заооll по заданной кр1!вой сопряжения.

На фиг. 1 изображено описываемое устройство с секцией крепи; на фиг. 2 — вид А на фиг. 1.

Устройство состоит из корпуса 1, на котором крепится блочный узел 2, и двух OIIOpHblx рам 8 и 4, ка;кдая из которых шарнирно связана с корпусом 1 винтовыми домкратами 5.

Опорные рамы в верхней части имеют гусеничные ленты б для установки секций крепи.

Со стороны почвы штрека опорная рама 1, кроме гусеничной ленты б, снабжена дополнительной гусеничной лентой 7.

В месте непосредственного захода секций крепи в забой имеется направляющий козырек

5 8, установленный на блочном узле 2 и корпусе 1. При этом секция крепи средней частью своими балками из спецпрофиля 9 опирается на направляющий козырек 8 и поддерживается продольными канатами 10 и фартуками 11.

10 Корпус 1 и опорные рамы 8 и 4 перемещаются одновременно благодаря наличшо поперечных упоров 12, закрепленных на рам Ix.

Перемещение устройства осуществляется посредством п1дродомкратов или другого приво15 да.

Устройство для управления посадкой секций

20 крепи на пластах крутого падения, включающее корпус, опорные рамы, привод и блочный узел, отлича1ощеесл тем, что, с це.чью обеспечения плавного захода секций с вентиляционного штрека в забой по заданной кривой со25 пряжения, оно снабжено фигурным козырьком, связанным с корпусом и блочным узлом, и направляющими, выполненными в виде гусеничных лент.

232898 сРue 7

BudÀ
