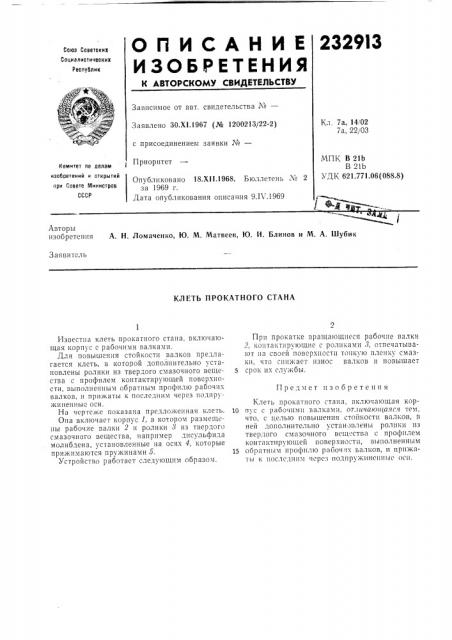

ОПИСАНИЕ 2329l3
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства М—
Кл 7а, 14!02
7а, 22103
Заявлено ЗО.ХI.1967 (Ko 1200213/22-2) с присоединением заявки No—
МПК B 21Ь
В 21b
УДК 621.771.06(088.8) изобретений и открытий при Совете Министров
СССР
Опубликовано 18.Х11.1968. Бюллетень Х 2 за 1969 г.
Дата опубликования описания 9.11 .1969
Авторы изобретения А. Н. Ломаченко, Ю. М. Матвеев, Ю. И. Блинов и М. А. Шубик
Заявитель
КЛЕТЬ ПРОКАТНОГО СТАНА
Предмет изобретения
Известна клеть прокатного стана, включающая корпус с рабочими валками.
Для повышения стойкости валков предлагается клеть, в которой дополнительно установлены ролики из твердого смазочного вещества с профилем контактирующей поверхности, выполненным обратным профилю рабочик валков, и прижаты к последним через подпружиненные оси.
На чертеже показана предложенная клеть.
О«а включает корпус 1, в котором размещены рабочие валки 2 и ролики 8 из твердого смазочного вещества, например дисульфида молибдена, установленные на осях 4, которые прижимаются пружинами 5.
Устройство работает следующим образом.
При прокатке вращающиеся рабочие валки
2, контактирующие с роликами, >, отпечатывают на своей поверхности тонкую пленку смазки, что снижает износ валков и повышает
5 срок ик сл жбы.
Клеть прокатного стана, включающая кор10 пус с рабочими валками, от.шчшоитп.чс.ч тем, что, с целью повышения стойкости валков, B ней дополнительно установлены ролики из твердого смазочного Bc щ ства с профилем контактирующей поверхности, выполненным
15 обратным профилю рабоч и валков, и прижа1ы к последним через подпружиненные оси.
