Составная волока для волочения трапецеидальных профилей со скругленными углами

Составная волока для волочения трапецеидальных профилей со скругленными углами

Иллюстрации

Показать все

Реферат

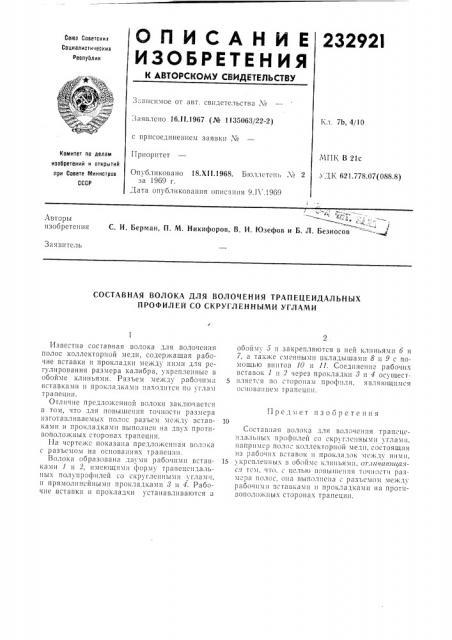

О П И С А Н И Е 23292!

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства Л

Ь;,7, 7Ь, 4/10

:1т1явлсно 16.ll.1967 (№ 1135063/22-2) с присоединением заявки ¹

Приоритет

МП1х В 21с

,j K 621. /78.07(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 18.Х11.1968. Бюллетень ¹ 2 за 1969 г.

Дата опубликования описаш1я 9.1 1 .1969

r <

С.",, у

С. И. Берман, П. М. Никифоров, В, И. Юзефов и Б. Л. Безносов

Авторы изобретения

3351ВИТЕЛЬ

СОСТАВНАЯ ВОЛОКА ДЛЯ ВОЛОЧЕНИЯ ТРАПЕЦЕИДАЛЬНЫХ

ПРОФИЛЕЙ СО СКРУГЛЕННЫМИ УГЛАМИ

Прс;Iìåò изооретсния

Известна составная волока для волочсния полос коллекторной меди, содержащая рабочие вставки и прокладки между ними для регулирования размера калибра, укрепленные в обойме клиньями. Разъем между рабочими вставками и прокладк11III находится Ilo углам трапеции.

Отличие предложенной волоки заключастся в том, что для повышения точности размера изготавливаемых полос раз.ьем мсж7у вставками и прокладками выполнен на двуv противоположных сторонах трапеции.

I I3 чертеже lloi<233II3 п11едложсниая 110.721<3 с разъемом на основаниях трапеции.

Волока образована двумя рабочими вставками (и 2, имеющими форму трапецсидальных полупрофилсй со скругленными углам i, и прямолинейHûìè прокладками 8 и 4. Рабочие вставки и прокладки устанавливаются i3 обойму 5 и закрепляются в ней клиньями 6 и

7, 2 T21 .же c f OH Hbl1111 Ilii,13д bllll 3 мl1 8 Ii 9 с liомощью винтов 10 и 11. Соединение рабочих вставок 1 и 2 через прокладки 8 и 4 осуществляется по сторонам профи 7Н. являющимся

OOI1O Á 21i II I . 1f ТР 2ПСЦИ И.

Составная волока для во 7очения трапсцсила 7I Ilbfx профилей со скругленными углами, н а при мер поло.- коллектор ной меди, состоящая из раоочих Вставок и прок73длк мсжд1 ними, 15 крспленных в обойме кл11íüÿми, от1ичатотцп.тС. ТС. 1, 1ТО, С ЦСЛ ЬЮ НОВЫ ИIСНИ 51 ТОЧИ ОС1 И Р23мсра полос. она выполнена с разъемом между рабочими вставками 11 прокладками на противоположных сторонах трапеции.
