Способ получения марганцевых окатбгшей с низким содержанием фосфора

Способ получения марганцевых окатбгшей с низким содержанием фосфора

Иллюстрации

Показать все

Реферат

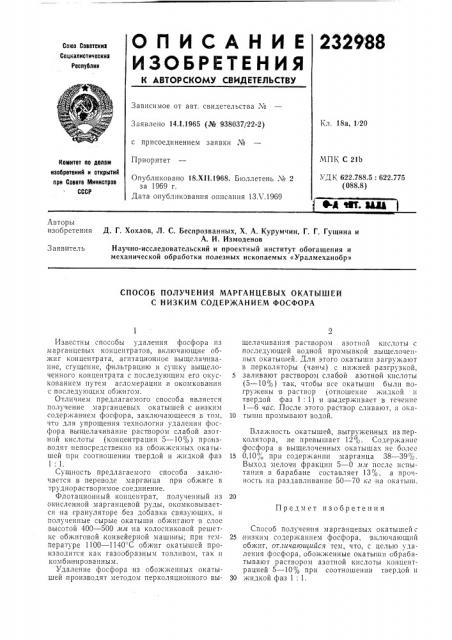

232988

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социалистические

Реслтблии

Зависимое от авт. свиде-.ельства М

Кл. 18а, li20

Заявлено 14.I.1965 (№ 938037/22-2) с присоединением заявки №

Приоритет

МПК С 21b

УДК 622.788.5: 622.775 (088.8) Комитет оо делам изобретений и открытий лри Совете Министров

СССР

Опубликовано 18.Xll.1968. Бюллетень ¹ 2 за 1969 г.

Дата опубликования описания 13Х.1969

Авторы изобретения

Д. Г. Хохлов, Л. С. Беспрозванных, Х. А. Курумчин, Г. Г. Гущина и

А. И. Измоденов

Научно-исследовательский и проектный институт обогащения и механической обработки полезных ископаемых «Уралмеханобр»

Заявитель

СПОСОБ ПОЛУЧЕНИЯ МАРГАНЦЕВЫХ ОКАТЫШЕЙ

С НИЗКИМ СОДЕР)КАНИЕМ ФОСФОРА

Предмет изобретения

Известны способы удаления фосфора из марганцевых концентратов, включающие обжиг концентрата, агитационное выщелачивание, сгущение, фильтрацию и сушку выщелоченного концентрата с последующим его окускованием путем агломерации и окомкования с последующим обжигом.

Отличием предлагаемого способа является получение марганцевых окатышей с низким содержанием фосфора, заключающееся в том, что для упрощения технологии удаления фосфора выщелачивание раствором слабой азотной кислоты (концентрация 5 — 10% ) производят непосредственно из обожженных окатышей при соотношении твердой и жидкой фаз

1: 1.

Сущность предлагаемого способа заключается в переводе марганца при обжиге в труднорастворимое соединение.

Флотационный концентрат, полученный из окисленной марганцевой руды, окомковывается на грануляторе без добавки связующих, н полученные сырые окатыши обжигают в слое высотой 400 — 500 и,и на колосниковой решетке обжиговой .конвейерной машины; при температуре 1100 — 1140=C обжиг окатышей производится как газообразным топливом, так и комбинированным.

Удаление фосфора из обожженных .окатышей производят методом перколяционного выщелачивания раствором азотной кислоты с последующей водной промывкой выщелоченных окатышей. Для этого окатыши загружают в,перколяторы (чаны) с нижней разгрузкой, 5 заливают раствором слабой азотной кислоты (5 — 10о 0) так, чтобы все окатыши были погружены в раствор (отношение жидкой и твердой фаз 1: 1) и,выдержнвает в течение

1 — 6 час. После этого раствор сливают, а ока10 тыщи промывают водой.

Влажность окатышей,,выгруженных из перколятора, .не превышает 12 . Содержание фосфора в выщелоченных окатышах не более

15 0,10", ;, при содержании марганца 38 — 39!д.

Выход мелочи фракции 5 — 0 н.п после испытания в барабане составляет 13%, а прочность на раздавливание 50 — 70 кг на окатыш.

Способ получения марганцевых окатышей с

25 низким содержанием фосфора, включающий обжиг, отличающийся тем, что, с целью удаления фосфора, обожженные окатыши обрабатывают раствором азотной кислоты концентрацией 5 †100 при соотношении твердой и

30 жидкой фаз 1: 1.
