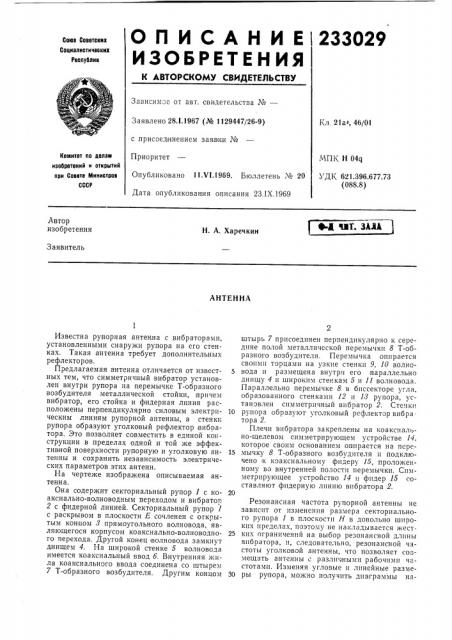

О П И С А Ы И Е 233029

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслуйлик

Зависимое от авт. свидетельства ¹â€”

Заявлено 28.I.1967 (№ 1129447/26-9) с .присоединением заявками №

Приоритет

Опубликовано 11 VI.1969. Бюллетень № 20

Дата опубликования описания 23.1Х.1969

Кл. 21а>, 46/01

МП1 Н 04q

УДЕ 621.396.677.73 (088,8) Комитет ло делам иаооретений и открытий ори Совете Министров

СССР

Автор изобретения

Н. А. Харечкин

Заявитель

АНТЕННА

Известна рупорная антенна с вибраторами, установленными снаружи рупора на его стенках. Такая антенна требует дополнительных рефлекторов.

Предлагаемая антенна отличается от известных тем, что симметричный вибратор установлен внутри рупора на перемычке Т-образного возбудителя металлической стойки, причем вибратор, его стойка и фидерная линия расположены перпендикулярно силовым электрическим линиям рупорной антенны, а стенки рупора образуют уголковый рефлектор вибратора. Это позволяет совместить в единой конструкции в пределах одной и той же эффективной поверхности рупорную и уголковую антенны и сохранить независимость электрических параметров этих антенн.

На чертеже изображена описываемая антенна.

Она содержит секториальный рупор 1 с коаксиально-волноводным переходом и вибратор

2 с фидерной линией. Секториальный рупор 1 с раскрывом в плоскости Е сочленен с открытым концом 8 прямоугольного волновода, являющегося корпусом коаксиально-волноводпого перехода. Другой конец волновода замкнут днищем 4. На широкой стенке 5 волновода имеется коаксиальный ввод б. Внутренняя жила коаксиального ввода соединена со штырем

7 Т-образного возбудителя. Другим концом штырь 7 присоединен перпендикулярно к середине полой металлической перемычки 8 Т-образного возбудителя. Перемычка опирается своими торцами на узкие стенки 9, 10 волно5 вода и размещена внутри его параллельно днищу 4 и широким стенкам 5 и 11 волновода.

Параллельно перемычке 8 в биссекторе угля, образованного стенками 12 и 18 рупора, установлен симметричный вибратор 2. Стенки

10 рупора образуют уголковый рефлектор вибра тора 2.

Плечи вибратора закреплены на коаксиально-щелевом симметрирующем устройстве 14, которое своим основанием опирается на пере15 мычку 8 Т-образного возбудителя и подключено к коаксиальному фидеру 15, проложенному во внутренней полости перемычки. Симметрирующее устройство 14 и фидер 15 составляют фидерную линию вибратора 2.

Резонансная частота рупорной антенны не зависит от изменения размера секториального рупора 1 в плоскости Н в довольно широких пределах, поэтому не накладывается жест25 ких ограничений на выбор резонансной длины вибратора, и, следовательно, резонансной частоты уголковой антенны, что позволяет совмещать антенны с различными рабочими частотами. Изменяя угловые и линейные разме30 ры рупора, можчо получить диаграммы на233029

Сосзавптсль М. Порфирова

Техрсд Т. П. Курилко Корректср Н. И. Дятлова

Редактор И. Коган

Заказ 2877 9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 правленности нужной формы как для рупорной, так и для уголковой совмещенных антенн.

Предмет изобретения

Лнтенна, содержащая рупор с Т-образным возбудителем и симметричный вибратор, отличающаяся тем, что, с целью получения двух линейных ортогональных поляризаций, вибратор установлен внутри рупора на перемычке Г-образ ного перехода, причем вибратор, его стойки и фидерная линия расположены перпендикулярно силсвым электрическим линиям рупорной антенны, а стенки рупора образуют уголковый рефлектор вибратора.
