Реферат



233033

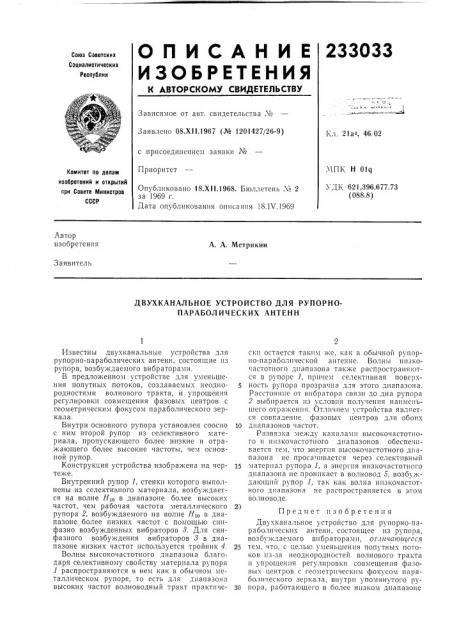

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.XI I.1967 (№ 1201427/26-9) Кл, 21а, 46,,02 с присоединением заявки №

МПК H olq

Приоритет

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 621.396.677.73 (088.8) Опубликовано 18.XI I.1968. Бюллетень ¹ 2 за 19б9 г.

Дата опубликования описания 18.IV.19á9

Автор изобретения

А. А. Метрикин

Заявитель

ДВУХКАНАЛЬНОЕ УСТРОЙСТВО ДЛЯ РУПОРНОПАРАБОЛИЧЕСКИХ АНТЕНН

Известны двухканальные устройства для рупорно-параболических антенн, состоящие из рупора, возбуждаемого вибраторами.

В предложенном устройстве для уменьшения попутных потоков, создаваемых неоднородностями волнового тракта, и упрощения регулировки совмещения фазовых центров с геометрическим фокусом параболического зеркала.

Внутри основного рупора установлен соосно с ним второй рупор из селективного материала, пропускающего более низкие и отражающего более высокие частоты, чем основной рупор.

Конструкция устройства изображена на чертеже.

Внутренний рупор 1, стенки которого выполнены из селективного материала, возбуждается на волне Н«в диапазоне более высоких частот, чем рабочая частота металлического рупора 2, возбуждаемого на волне Н«в диапазоне более низких частот с помощью синфазно возбужденных вибраторов 8. Для синфазного возбуждения вибраторов 8 в диапазоне низких частот используется тройник 4.

Волны высокочастотного диапазона благодаря селективному свойству материала рупора

1 распространяются в нем как в обычном металлическом рупоре, то есть для диапазона высоких частот волноводный тракт практическп остается таким же, как в обычной рупорно-параболической антенне. Волны низкочастотного диапазона также распространяются в рупоре 1, причем селективная поверх5 ность рупора прозрачна для этого диапазона.

Расстояние от вибратора связи до дна рупора

2 выбирается из условия получения наименьшего отражения. Отличием устройства является совпадение фазовых центров для обоих

10 диапазонов частот.

Развязка между каналами высокочастотного н низкочастотного диапазонов обеспечивается тем, что энергия высокочастотного диапазона не просачивается через селективный

15 материал рупора 1, а энергия низкочастотного диапазона не проникает в волновод 5, возбуждающий рупор 1, так как волна низкочастотного диапазона не распространяется в этом волноводе.

2Ý

Предмет изобретения

Двухканальное устройство для рупорно-параболических антенн, состоящее из рупора, возбуждаемого вибраторами, orëè÷àþè1eåñÿ

25 тем, что, с целью уменьшения попутных потоков из-за неоднородностей волнового тракта и упрощения регулировки совмещения фазовых центров с геометрическим фокусом параболического зеркала, внутри упомянутого руЗО пора, работающего в более низком диапазоне

233033

Редактор Н. С. Коган

Техред Л. Я. Левина

Корректор Н, В. Босняцкая

Заказ 505/12 Тираж 437 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 частот, соосно с ним расположен другой рупор, выполненный из селективного материала, пропускающего более низкие. частоты и отражающего более высокие частоты.
