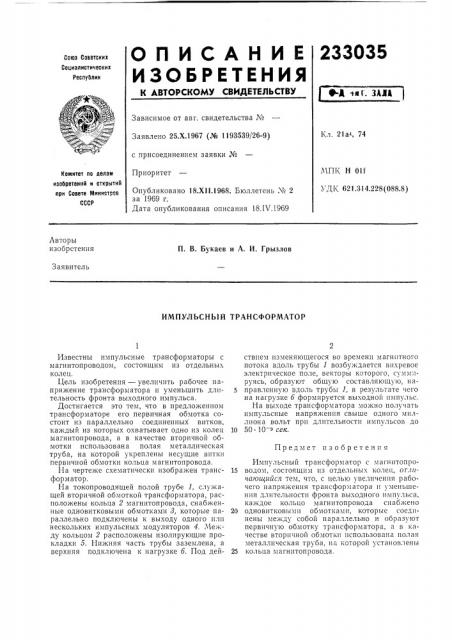

О Л И С А H И Е 233035

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авг. свидетельства ¹

Заявлено 25.Х.1967 (№ 1193539/26-9) с присоединением заявки №

Приоритет

1с,л, 21ат, 74

МП1 Н Olf

УДЫ 621,314.228(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 18.XII.1968. Бюллетень ¹ 2 за 1969 r.

Дата опубликования описания 18.1V.1969

Авторы изобретения

П. В. Букаев и А. И. Грызлов

Заявитель

ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР

Предмет из об ретен и я

Известны импульсные трансформаторы с магнитопроводом, состоящим из отдельных колец.

Цель изобретения — увеличить рабочее напряжение трансформатора и уменьшить длительность фронта выходного импульса.

Достигается это тем, что в предложенном трансформаторе его первичная обмотка состоит из параллельно соединенных витков, каждый из которых охватывает одно из колец магнитопровода, а в качестве вторичной обмотки использована полая металлическая труба, на которой укреплены несущие витки первичной обмотки кольца магнитопровода.

На чертеже схематически изображен трансформатор.

На токопроводящей полой трубе 1, служащей вторичной обмоткой трансформатора, расположены кольца 2 магнитопровода, снабженные одновитковыми обмотками 8, которые параллелbно подключены к выходу одного иlè нескольких импульсных модуляторов 4.,б1ежду кольцом 2 расположены изолирующие прокладки 5. Нижняя часть трубы заземлена, а верхняя подключена к нагрузке б. Под действнем нзменяющегося во времени магнитного потока вдоль трубы 1 возбуждается вихревое электрическое поле, векторы которого, суммируясь, образуют общую составляющую, на5 правленную вдоль трубы 1, в результате чего на нагрузке б формируется выходной импульс.

На выходе трансформатора можно получать импульсные напряжения свыше одного миллиона вольт при длительности импульсов до

10 50 10 9 сек.

Импульсный трансформатор с магнитопро15 водом, состоящим из отдельных колец, от иичаюи1иися тем, что, с целью увеличения рабочего напряжения трансформатора и уменьшения длительности фронта выходного импульса, каждое кольцо магнитопровода снабжено

20 одновптковыми обмотками, которые соединены между собой параллельно и образуют первичную обмотку трансформатора, а в качестве вторичной обмотки использована полая металлическая труба, на которой установлены

25 кольца магнитопровода.

233035

Составитель Ю. Козлов

Техред Л. Я. Левина Корректор Н. В, Босняцкая

Редактор Е. В. Семанова

Типография, пр. Сапунова, 2

Заказ 505/13 Тираж 437 Подписи одписное

Ц-1ИИПИ 1(омитета I10 делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
