233047

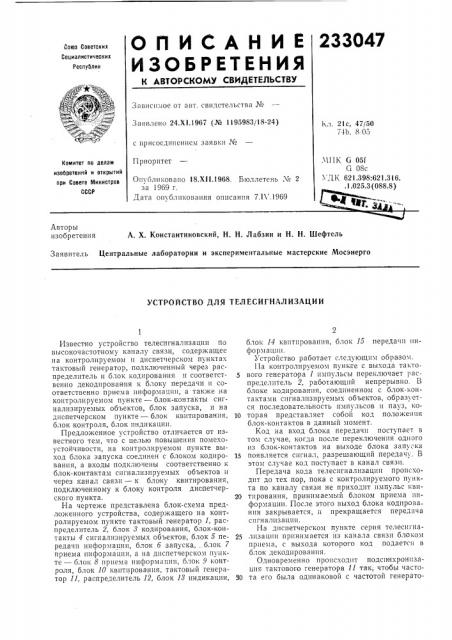

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

:®

Зависимое от авт. свидетельства М

Заявлено 24.Х1.1967 (¹ 1195983/18-24) Кл. 21с, 47/50

71Ь. 8 05 с присоединением заявки Ме

П риоритет.Ч11К G 051

G 08с

УДК 621.398:621.316..1.025.3 (088.8) ®„»

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 18.XII.1968. Бюллетень М 2 за 1969 г.

Дата опубликования описания 7.11 .1969

Авторы изобретения А. Х. Константиновский, Н. H. Лабзин и H. Н. Шефтель

Заявитель Центральные лаборатории и экспериментальные мастерские Мосэнерго

УСТРОЙСТВО ДЛЯ ТЕЛЕСИГНАЛИЗАЦИИ

Известно устройство телеспгнализации по высокочастотному каналу связи, содержащее на контролируемом и диспетчерском пунктах тактовый генератор, подключенный через распределитель и блок кодирования и соответственно декодирован ия к блоку передачи и соответственно приема информации, а также на контролируемом пункте — блок-контакты сигнализируемых объектов, блок запуска, и на диспетчерском пункте — блок квитпрования, блок контроля, блок индикации.

Предложенное устройство отличается от известного тем, что с целью повышения помехоустойчивости, на контролируемом пункте выход блока запуска соединен с блоком кодирования, а входы подключены соответственно к блок-контактам сигнализируемых объектов и через канал связи — к блоку квитирования, подключенному к блоку контроля диспетчерского пункта.

На чертеже представлена блок-схема предложенного устройства, содержащего на контролируемом пункте тактовый генератор 1, распределитель 2, блок 8 кодирования, блок-контакты 4 сигнализируемых объектов, блок 5 передачи информации, блок б запуска, блок 7 приема информации, а на диспетчерском пункте — блок 8 приема информации, блок 9 контроля, блок 1О квитирования, тактовый генератор Il. распределитель 12, блок 18 индикации, блок 14 квитированпя, блок 15 передачи информации.

Устройство работает следующим образом.

IIB контролируемом пункте с выхода такто5 вого генератора 1 импульсы переключает распределитель 2, работающий непрерывно. В блоке кодирования, соединенном с блок-контактами сигнализируемых объектов, образуется последовательность импульсов и пауз, ко10 торая представляет собой код положения блок-контактов в данный момент.

Код на вход блока передачи поступает в том случае, когда после переключения одного из блок-контактов на выходе блока запуска

15 появляется сигнал, разрешающий передачу. В этом случае код поступает в канал связи.

Передача кода телесигнализации происходит до тех пор, пока с контролируемого пункта по каналу связи не приходит импульс кви20 тирования, принимаемый блоком приема информации. После этого выход блока кодирования закрывается, и прекращается передача сигнализации.

На диспетчерском пункте серия телесигна25 лизации принимается из канала связи блоком приема, с выхода которого код подается в блок декодирования.

Одновременно происходит подсинхронизация тактового генератора 11 так, чтобы часто30 та его была одинаковой с частотой генерато233047

С оста ви тель И. А. 3 а ко мол дина

Редактор Э. H. Шибаева Техред Л. Я. Левина Корректор А. П. Васильева

Заказ 507/2 Тираж 427 Подписное

ЦНИ!ПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Севова, д. 4

Типографии, пр. Сапунова, 2 ра 7. Импульсы тактового генератора 11 переключают распределитель 12, а из блока декодирования расшифрованные сигналы поступают в блок индикации и воспроизводятся на табло. Код, принятый из канала связи, под,вергается контролю в блоке контроля, и при .его правильности в конце серии блок квитирования выдает импульс в канал обратной связи через блок передач|и. После этого прием кодов прекращается.

Устройство может работать не только по высокочастотному каналу, но и по телефонному ка налу.

Предмет изобретения

Устройство для телесипнализации по высокочастотному каналу связи, содержащее на контролируемом и диспетчерском пунктах тактовый генератор, подключенный через распределитель и блок кодирования и соответственно декодироBBIHIHH к блоку передачи и соответственно приема информации, а также на контролируемом пункте — блок-контакты сигнализируемых объектов и блок запуска, и на диспетчерском пункте — блок квитирования, блок контроля, блок индикации, отлича ощееся тем, То что, с целью повышения помехоустойчивости, на контролируемом пункте выход блока запуска соединен с блоком кодирования, а выходы подключены соответственно к блок-контактам сигналгизируемых объектов и через ка15 нал связи — к блоку квитирования, подключенному к блоку контроля диспетчерского пункта.
