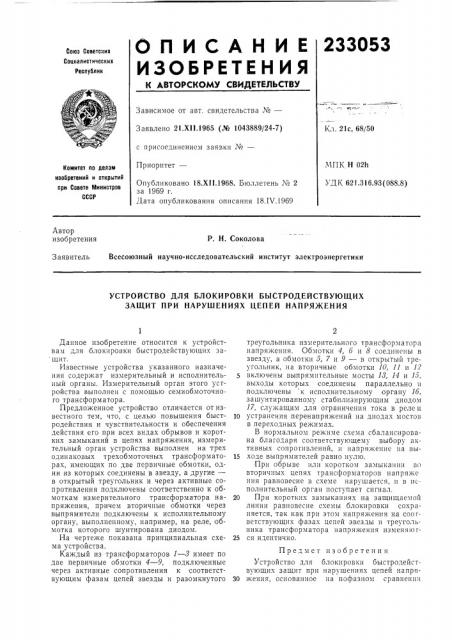

О П И С А Н И Е 233053

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советслиз

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 21с, 68/50

Заявлено 21.XII.1965 (№ 1043889/24-7) с присоединением заявки №вЂ”

Приоритет—

МПК Н 02h

УДК 621.316.93(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 18.XII.1968. Бюллетень № 2 за 1969 г.

Дата опубликования описания 18.IV.1969

Автор изобретения

P. Н. Соколова

Заявитель Всесоюзный научно-исследовательский институт электроэнергетики

УСТРОЙСТВО ДЛЯ БЛОКИРОВКИ БЫСТРОДЕЙСТВУЮЩИХ

ЗАЩИТ ПРИ НАРУШЕНИЯХ ЦЕПЕЙ НАПРЯЖЕНИЯ

Данное изобретение относится к устройствам для блокировки быстродействующих защит.

Известные устройства указанного назначения содержат измерительный и исполнительный органы. Измерительный орган этого усгройства выполнен с помощью семиобмоточного трансформатора.

Предложенное устройство отличается от известного тем, что, с целью повышения быст- 10 родействия и чувствительности и обеспечения действия его при всех видах обрывов и коротких замыканий в цепях напряжения, измерительный орган устройства выполнен на трех одинаковых трехобмоточных трансформато- 15 рах, имеющих по две первичные обмотки, одни из которых соединены в звезду, а другие— в открытый треугольник и через активные сопротивления подключены соответственно к обмоткам измерительного трансформатора на- 20 пряжения, причем вторичные обмотки через выпрямители подключены к исполнительному органу, выполненному, например, на реле, обмотка которого шунтирована диодом.

На чертеже показана принципиальная схе- 25 ма устройства.

Каждый из трансформаторов 1 — 8 имеет по две первичные обмотки 4 — 9, подключенные через активные сопротивления к соответствующим фазам цепей звезды и разомкнутого 30 треугольника измерительного трансформатора напряжения. Обмотки 4, 6 и 8 соединены в звезду, а обмотки 5, 7 и 9 — в открытый треугольник, на вторичные обмотки 10, 11 и 12 включены выпрямительные мосты 18, 14 и 15, выходы которых соединены параллельно и подключены к исполнительному органу 16, зашунтированному стабилизирующим диодом

17, служащим для ограничения тока в реле и устранения перенапряжений на диодах мостов в переходных режимах.

В нормальном режиме схема сбалансирована благодаря соответствующему выбору активных сопротивлений, и напряжение на выходе выпрямителей равно нулю.

При обрыве или коротком замыкании во вторичных цепях трансформаторов напряжс ния равновесие в схеме нарушается, и в и«полнительный орган поступает сигнал.

При коротких замыканиях .на защищаемой линии равновесие схемы блокировки сохраняется, так как при этом напряжения на соогветствующих фазах цепей звезды и треугольника трансформатора напряжения изменяюгся идентично.

Предмет изобретения

Устройство для блокировки быстродействующих защит при нарушениях цепей напряжения, основанное на пофазном сравнении

233053

Составитель Корнеева

Техред Л. Я. Левина Корректор Н. И. Харламова

Редактор П. А. Вербова

Заказ 515/1 Тираж 437 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2 напряжений на одноименных фазах вторичных обмоток измерительного трансформатора напряжения, соединенных в звезду и разомкнутый треугольник, содержащее измерительный и исполнительный органы, отличающееся тем, что, с целью повышения быстродействия и чувствительности и обеспечения действия

его при всех видах обрывов и коротких замыканий в цепях напряжения, измерительный орган выполнен на трех трехобмоточных трансформаторах, имеющих по две первичные обмотки, одни из которых соединены в звезду, а другие — в открытый треугольник и через активные сопротивления подключены соответ5 ственно к обмоткам измерительного транформатора напряжения, причем вторичные обмотки через выпрямители подключены к исполнительному органу, выполненному, например, на реле, обмотка которого шунтиро10 вана диодом.
