Реферат



233I02

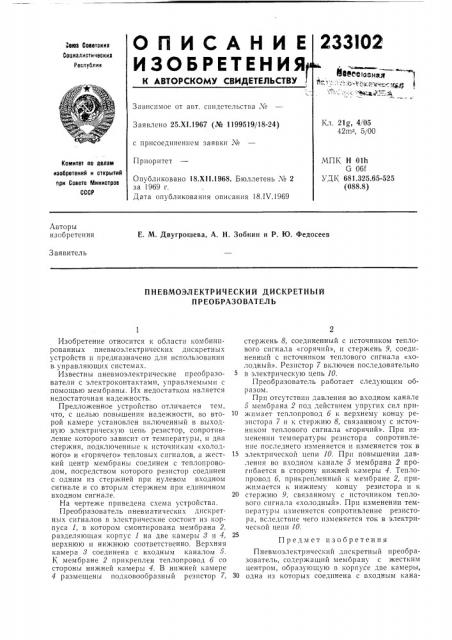

ОЛИСАНИ Е

И ЗОБ РЕТЕН И Я

Сова Советскик

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл, 21g, 4/05

42гп, 5/00

Заявлено 25.Xl.1967 (№ 1199519/18-24) с присоединением заявки М

Приоритет

Комитет по делом изобретений и открытий при Совете Министров

СССР

МПК Н Olh

G 06(УДК 681.325.65-525 (088.8) Опубликовано 18.Xll.1968. Бюллетень ¹ 2 за 1969 г, Дата опубликования описания 18.IV.1969

Авторы изобретения

E. М. Двугрошева, A. Н. Зобнин и P. Ю. Федосеев

Заявитель

ПНЕВМОЭЛЕКТРИЧЕСКИЙ ДИСКРЕТНЫЙ

ПPЕОБРАЗОВАТЕЛЪ

Изобретение относится к области комбинированных пневмоэлектрических дискретных устройств и предназначено для использования в. управляющих системах.

Известны пневмоэлектрические преобразователи с электроконтактами, управляемыми с помощью мембраны. Их недостатком является недостаточная надежность.

Предложенное устройство отличается тем, что, с целью повышения надежности, во второй камере установлен включенный в выходную электрическую цепь резистор, сопротивление которого зависит от температуры, и два стержня, подключенные к источникам «холодного» и «горячего» тепловых сигналов, а жесткий центр мембраны соединен с теплопроводом, посредством которого резистор соединен с одним из стержней при нулевом входном сигнале и со вторым стержнем при единичном входном сигнале.

На чертеже приведена схема устройства.

Преобразователь пневматических дискретных сигналов в электрические состоит из корпуса 1, в котором смонтирована мембрана 2, разделяющая корпус 1 на две камеры 8 и 4, верхнюю и нижнюю соответственно. Верхняя камера 8 соединена с входным каналом 5.

K мембране 2 прикреплен теплопровод 6 со стороны нижней камеры 4. В нижней камере

4 размещены подковообразный резистор 7, стержень 8, соединенный с источником теплового сигнала «горячий», и стержень 9, соединенный с источником теплового сигнала «холодный». Резистор 7 включен последовательно в электрическую цепь 10.

Преобразователь работает следующим образом.

При отсутствии давления во входном канале

5 мембрана 2 под действием упругих сил при10 жимает теплопровод 6 к верхнему концу резистора 7 и к стержню 8, связанному с источником теплового сигнала «горячий». При изменении температуры резистора сопротивление последнего изменяется и изменяется ток в

15 электрической цепи 10. При повышении давления во входном канале 5 мембрана 2 прогибается в сторону нижней камеры 4. Теплопровод 6, прикрепленный к мембране 2, прижимается к нижнему концу резистора и к

20 стержню 9, связанному с источником теплового сигнала «холодный». При изменении температуры изменяется сопротивление резистора, вследствие чего изменяется ток в электрической цепи 10.

Предмет изобретения

Пневмоэлектрический дискретный преобразователь, содержащий мембрану с жестким центром, образующую в корпусе две камеры, з0 одна пз которых соединена с входным кана233102

Составитель Н. Д. Лапин

Редактор Е. В. Семанова Текрсд Л. Я. Левина Корректор Л. П. Татаринцева

Заказ 511/10 Тираж 437 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 лом, отличающийся тем, что, с целью повышения надежности, во второй камере установлен включенный в выходную электрическую цепь резистор, сопротивление которого зависит от температуры, и два стержня, подключенные к источникам «холодного» и «горячего» тепловых сигналов, а жесткий центр мембраны соединен с теплопроводом, посредством которого резистор соединен с одним из стержней при нулевом входном сигнале и со вторым стержнем при единичном входном сигнале.
