Устройство для ложного кручения нити
Иллюстрации
Реферат
233I58

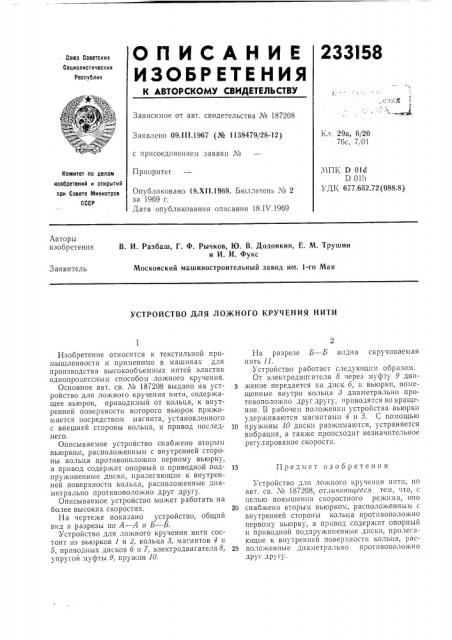

ОПИСАНИЕ
ИЗОБР ЕТЕ НИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства № 187208
Кл. 29а, 6/20
76с, 7,01
Заявлено 09.1 1 1.1967 (№ 1138479/28-12) с присоединением заявки ¹
Приоритет
МПК D Old
D 01h
УДК 677.652.72 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 18.Xll.1968, Бюллетень № 2 за 1969 г.
Дата опубликования описания 18.IV.1969
Авторы изобретения
В. И. Разбаш, Г. Ф. Рычков, Ю. В. Додонкин, Е. М. Трушин и И. И. Фукс
Заявитель
Московский машиностроительный завод им. 1-ro Мая
УСТРОЙСТВО ДЛЯ ЛОЖНОГО КРУЧЕНИЯ НИТИ
Изобретение относится к текстильной промышленности и применимо в машинах для производства высокообъемных нитей эластик однопроцессным способом ложного кручения.
Основное авт. св. № 187208 выдано на устройство для ложного кру.чения нити, содержащее вьюрок, приводимый от кольца, к внутренней поверхности которого вьюрок прижимается посредством магнита, установленного с внешней стороны кольца, и привод последнего.
Описываемое устройство снабжено вторым вьюрком, расположенным с внутренней стороны кольца противоположно первому вьюрку, а привод содержит опорный и приводной подпружиненные диски, прилегающие к внутренней поверхности кольца, расположенные диаметрально противоположно друг другу.
Описываемое устройство может работать на более высоких скоростях.
На чертеже показано устройство, общий вид и разрезы по А — А и Б — Б.
Устройство для ложного кручения нити состоит из вьюрков 1 и 2, кольца 8, магнитов 4 и
5, приводных дисков б и 7, электродвигателя 8, упругой муфты 9, прухсин 10.
На разрезе Б — Б видна скручиваем ая нить 11.
Устройство работает следующим образом.
От электродвитателя 8 через муфту 9 дви5 жение передается на диск б, и вьюрки, помещенные внутри кольца 8 диаметрально противоположно друг другу, приводятся во вращение. В рабочем положении устройства вьюрки удерукпваются магнитами 4 и 5. С помощью
10 пружины 10 диски разжимаются, устраняется вибрация, а также происходит незначительное регулирование скорости.
15 Предмет изобретения
Устройство для ложного кручения нити, по авт. св. ¹ 187208, отличаюи1ееся тем, что, с целью повышения скоростного режима, оно
20 снабжено вторым вьюрком, расположенным с внутренней стороны кольца противоположно первому вьюрку, а привод содержит опорный и приводной подпружиненные диски, прилегающие к внутренней поверхности кольца, рас25 положенные диаметрально противоположно друг другу.
