Реферат

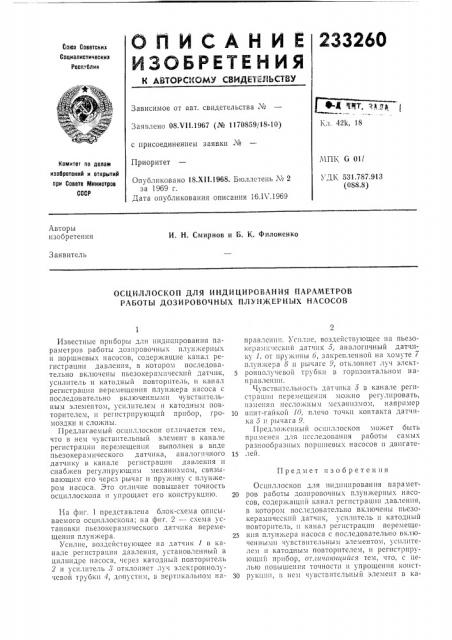

ОП ИГРАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1са Советских

Социалистических

Респолин

Зависимое от авт. свидетельства ¹

1;л, 42k, 18

Заявлено 08Х11.1967 (№ 1170859/18-10) с присоединением заявки ¹

Приоритет

МПК 6 011

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

1 "ДК 531.787.913 (088.8) Опубликовано 18.XI I.1968. Бюллетень г с 2 за 1969 г.

Дата опубликования описания 16.1 I .1969

Авторы изобретения

И. Н. Смирнов и Б. К. Филоненко

Заявитель

ОСЦИЛЛОСКОП ДЛЯ ИНДИЦИРОВАНИЯ IIAPAMETPOB

РАБОТЫ ДОЗИРОВОЧНЫХ ПЛУНЖЕРНЫХ НАСОСОВ

Предмет изобретения

Известные приборы для гп1дицирования параметров работы дозировочнык плуижериы; и поршневых насосов, содерякащие канал регистрации давления, в котором последовательно включены пьезокерамический датчик, усилитель и катодный повторитель, и канал регистрации перемещения плун cpa насоса с последовательно включенными чувствительным элементом, усилителем и катодным повторителем, и регистрирующий прибор, гро- 10 моздки и сложны.

Предлагаемый осциллоскоп отличается тем, что в нем чувствительный элемент в канале регистрации перемещения выполнен в виде пьезокерамического датчика, аналоп1чного т5 датчику в канале регистрации давления и снабжен регулирующим меканизмом, связывающим его через рычаг и пру>кину с плунжером насоса. Это отличие повышает точность осциллоскопа и упрощает его конструкцию. 20

Иа фиг. 1 представлена блок-скема описываемого осциллоскопа; иа фиг. 2 — скема уcтановки пьезокерамического датчика перемещения плунжера. 25

Усилие, воздействующее на датчик 1 в канале регистрации давления, установленный в цилиндре насоса, через катодный повторитель

2 и усилитель 8 ооттккллоонняяеет тлуч электроннолучевой трубки 4, допустим, в вертикальном на- 30 правлении, Усилие, воздействующее на пьезокерамический датчик 5, аналогичный датчи1 у 1, от пр жины о, за! реплснноl! H3 .Ом те /

H,l. I ;IIep3 8 и pbl 1310 9, отклоняет л, ч э.л е1 тpoHHoлучевой трубки в горизонтальном направлении.

Ч вствитсль!1ость дат и1ка э В канале pel Hстрации перемещен 1» мож»o регулировать, измеп51я несло:кнь1;1 ме:;аиизх1ом, HBHpIDIep винт-гайкой 10, плечо точки контакта датчика 5 и рычага 9.

Пред lo i.eHHHII ociIH;l loci oil применен для исследования работы самык разнообразнык поршиевык насосов и двигателей.

Осциллоскоп для индши1рования параметров работы дозировочнык плунжернык насосов, содержащий канал регистрации давления, в котором последовательно включены пьезокерахигческий дат п1к, усилитель и катодный повторитель, и канал регистрации перемещения плунжера насоса с последовательно включенными чувствительным элементом, уси;штелем и катодным повторителем, и регистрирующий прибор, от.1пча1ощиися тем, что, с целью повышения точности и упрощения конструкции, в нем чувствитсльиый элемент в ка233260

ЧЪ2 (Ф г.g

Составитель Г. Н. Невская

Тскред Л. Я. Левина

Редактор С. И. Хейфиц

Кор ректор А. П. Васил ье ва

Заказ 576/12 Тираж 427 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 нале регистрации перемещения выполнен в виде пьезокерамического датчика, аналогичного датчику в канале регистрации давления, и снабжен регулирующим механизмом, связывающим его через рычаг и пружину с плунжеро»1 насоса.
