Устройство для контроля дешифраторов
Патент 233295
Классы МПК
Устройство для контроля дешифраторов
Иллюстрации
Реферат

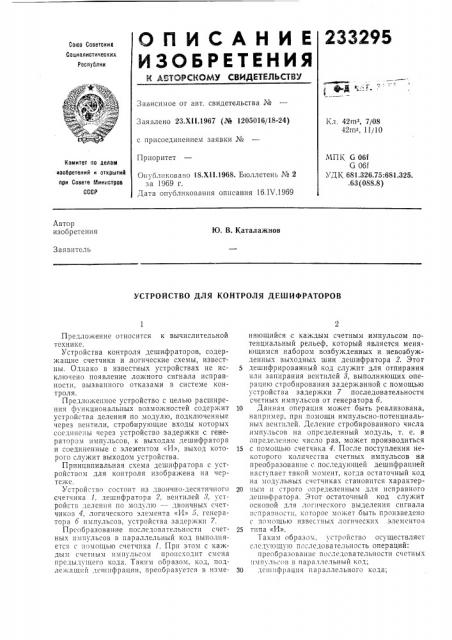

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик
g 4
Зависимое от авт. свидетельства №
Заявлено 23.Xll.1967 (№ 1205016/18-24) 1(л. 42гпз, 7/08
42m 11/10 с присоединением заявки №
Приоритет
МПК G 06f
G 06f
УДК 681.326.75:681.325..63 (088.8) Комитет по делам изобретений H открытий при Совете Министров
СССР
Опубликовано 18.Х11.1968. Бюллетень № 2 за 1969 г.
Дата опубликования описания 16.IV.1969
Автор изобретения
1О, В. Каталажнов
Заявитель
УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ДЕШЙфРДТОРОВ
Предложение относится к вычислительной технике.
Устройства контроля дешифраторов, содержащие счетчики и логические схемы, известны. Однако в известных устройствах не исключено появление ложного сигнала исправности, вызванного отказами в системе контроля.
Предложенное устройство с целью расширения функциональных возможностей содержит устройства деления по модулю, подключенные через вентили, стробирующие входы которых соединены через устройство задержки с генератором импульсов, к выходам дешифратора и соединенные с элементом «И», выход которого служит выходом устройства.
Принципиальная схема дешифратора с устройством для контроля изображена на чертеже.
Устройство состоит из двоично-десятичного счетчика /, дешифратора 2, вентилей 8, устройств деления по модулю — двоичных счетчиков 4, логического элемента «И» 5, генератора 6 импульсов, устройства задержки 7.
Прсобразование последовательности счетных импульсов в параллельный код выполняется с помощью счетчика 1. Прп этом с каждым счетным импульсом происходит смена предыдущего кода, Таким образом, код, подлежащий де!1!1!фрации, преобра31 ется В изменяющийся с каждым счетным импульсом потенциальный рельеф, который является меняющимся набором возбужденных и невозбужденных выходных шин дешифратора 2. Этот
5 дешифрированный код служит для отпирания или запнрания вентилей 3, выполняющих операцию стробирования задержанной с помощью устройства задержки 7 последовательности счетных импульсов от генератора 6.
10 Данная операция может быть реализована, например, при помощи импульсно-потенциальных вентилей. Деление стробированного числа импульсов на определенный модуль, т. е. в определенное число раз, может производиться
15 с помощью счетчика 4. После поступления некоторого количества счетных импульсов на преобразование с последующей дешифрацией наступает такой момент, когда остаточный код на модульных счетчиках становится характер20 ным и строго определенным для исправного дсшпфратора. Этот остаточный код служит основой для логического выделения сигнала исправности, которое может быть произведено с помощью известных логических элементов
25 типа «И».
Таким образом, устройство осуществляет следую.цую последовательность операций: преобразование последовательности счетных импульсов в параллельный код;
30 дешифрация параллельного кода;
233295
Предмет изобретения
Составители И. H. Горелова
1скред Л. К. )Чалова Корректор С. А.,Муратова
Рспакт< р Э. H. Шибаева
Заказ 517115 Тираж 427 Полписиое
Ц11ИИПИ Комитета по лолам изобретений и открытий при Совете 1инпстров СССР
Москва, Центр, пр. Серова < 4
Типографии, пр. Саи1иова, 2 стробированис задержанной последователь ности счетных импульсов изменяющимся вы ходным кодом дешифратора; деление количества стробированных импульсов на определенный модуль; логическое выделение сигнала исправности по остаточному колу.
При любом одиночном отказе какого-либо элемента дешифратора остаточный код становится другим, и сигнал исправности не выделяется.
Устройство для контроля дешифраторов, содер кащее двоично-десятичный счетчик, под5 ключенный по входу к генератору импульсов, а по выходу к дешифратору, и логические схемы, or.«è÷àIoùååñÿ тем, что, с целью расширения функциональных возможностей, оно содержит устройства деления по модулю, под10 кл1оченные через вентили, стробирующие входы которых соединены через устройство задержки с генератором импульсов, к выходам дешифратора и соединенные с элементом «И», выход которого служит выходом устройства.
