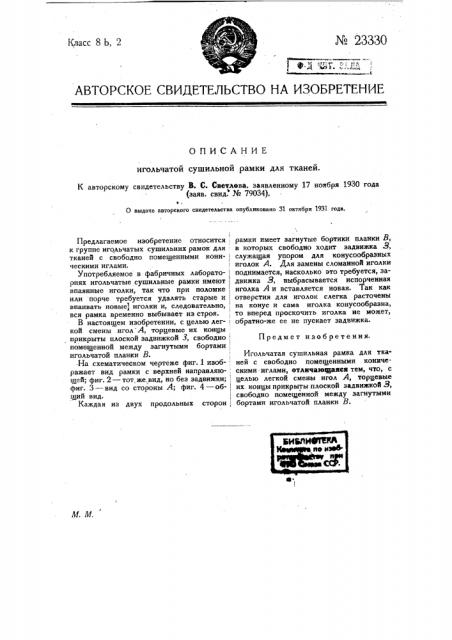

Г Е- г № 23330

Класс 8 Ь, 2

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ игольчатой сушильной рамки для тканей.

К авторскому свидетельству В. С. Светлова, заявленному 17 ноября 1930 года (заяв. свид. № 79034).

О выдаче авторского свидетельства опубликовано 31 октября 1931 года.

Предмет изобретения.!

Предлагаемое изобретение относится; к группе игольчатых сушильних рамок для тканей с свободно помещенными кони- ческими иглами.

Употребляемое в фабричных лаборато- риях игольчатые сушильные рамки имеют впаянные иголки, так что при поломке или порче требуется удалять старые и впаивать новые) иголки и, следовательно,, вся рамка временно выбывает из строя.

В настоящем изобретении, с целью лег-; кой смены игол А, торцевые их концы прикрыты плоской задвижкой 3, свободно, помещенной между загнутыми бортами, игольчатой планки В.

-На схематическом чертеже фиг. 1 изоб- ражает вид рамки с верхней направляю-., щей; фиг. 2 — тот, же,вид, но без задвижки; фиг. 3 — вид со стороны А; фнг. 4 — общий вид.

Каждая из двух продольных сторон рамки имеет загнутые бортики планки В, в которых свободно ходит задвижка З, служащая упором для конусообразных иголок A. Для замены сломанной иголки поднимается, насколько это требуется, задвижка З, выбрасывается испорченная иголка А и вставляется новая. Так как отверстия для иголок слегка расточены на конус и сама иголка конусообразна, то вперед проскочить иголка не может, обратно-же ее не пускает задвижка.

Игольчатая сушильная рамка для тканей с свободно помещенными коническими иглами, отличающаяся тем, что, с целью легкой смены игол А, торцевые их концы прикрыты плоской задвижкой З, свободно помещенной между загнутыми бортами игольчатой планки В.
