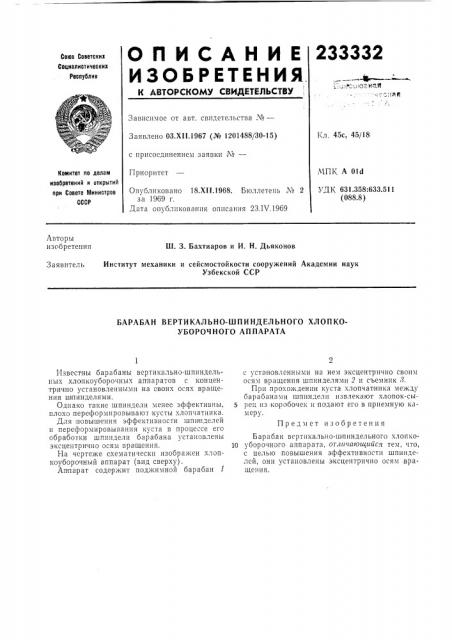

ОПИСАНИЕ

И 3 О Б P Е Т Е Н И Я.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

233332

Союз Советских

Социалистических

Республик ф .; .:."". 0= иая

Зависимое от авт. свидетельства %в

Кл, 45с, 45/18

Заявлено 03.XII.1967 (№ 1201488/30-15) с присоединением заявки Ж

Приоритет

МПК А Old

УДК 631.358:633.511 (088.8) Номитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 18.XI I 1968. Бюллетень _#_ 2 за 1969 г.

Дата опубликования описания 23.IV.1969

ABT0pbI изсбретсния

Ш. 3. Бахтиаров и И. Н. Дьяконов

Институт механики и сейсмостойкости сооружений Академии наук

Узбекской ССР

Заявитель

БАРАБАН ВЕРТИКАЛЬНО-ШПИНДЕЛЬНОГО ХЛОПКОУБОРОЧНОГО АППАРАТА

Предмет изобретения

Известны барабаны вертикально-шпиндельных хлопкоуборочных аппаратов с концентрично установленными на своих осях вращения ш пинделями.

Однако такие шпиндели менее эффективны, плохо переформировывают кусты хлопчатника.

Для повышения эффективности шпинделей и переформировывания куста в процессе его обработки шпиндели барабана установлены эксцентрично осям вращения.

На чертеже схематически изображен хлопкоуборочный аппарат (вид сверху).

Аппарат содержит поджимной барабан 1 с установленными на нем эксцентрично своим осям вращения шпинделями 2 и съемник 3.

При прохождении куста хлопчатника между барабанами шпиндели извлекают хлопок-сырсц из:коробочек и подают его в приемную камеру.

Барабан вертикально-шппндельного хлопко10 уборочного аппарата, отличающийся тем, что, с целью повышения эффективности шпинделей, они установлены эксцентрично осям вращения.

233332

Составитель В, Урадовских

Редактор М. Афанасьева Текред Т. П. Курилко Корректор С. М. Сигал

Заказ 519/8 Тираж 437 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
