Устройство и способ управления операционными состояниями уровня управления доступом к среде передачи данных в широкополосной системе связи беспроводного доступа

Устройство и способ управления операционными состояниями уровня управления доступом к среде передачи данных в широкополосной системе связи беспроводного доступа

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к широкополосной системе связи беспроводного доступа и, более конкретно, к устройству и способу для управления операционными состояниями уровня управления доступом к среде передачи данных.

Уровень техники

Система связи 4-ого поколения ('4G'), которая является системой связи следующего поколения, активно проектируется и исследуется для обеспечения пользователей услугами, имеющими различные значения качества обслуживания ('КО', 'QoS') на высокой скорости передачи данных. Между тем, система беспроводной локальной сети связи ('ЛСС', 'LAN') и система беспроводной общегородской сети связи ('ОСС', 'MAN') в общем обеспечивают скорости передачи данных, составляющие приблизительно 20 Мбит/с - 50 Мбит/с. Поэтому современная система связи 4G развивается в систему, которая гарантирует мобильность и КО в беспроводных системах ЛСС и ОСС, которые, в свою очередь, гарантируют относительно высокую скорость передачи данных.

В последующем описании широкополосная система связи беспроводного доступа будет поясняться со ссылкой на фиг.1.

Фиг.1 представляет вид, изображающий структуру общей широкополосной системы связи беспроводного доступа.

До пояснения фиг.1 отметим, что беспроводная система ОСС представляет собой тип широкополосной системы связи беспроводного доступа, способной обеспечивать более широкую зону обслуживания и более высокую скорость передачи данных, чем беспроводная система ЛСС. Система связи 802.16a IEEE (Институт инженеров по электронике и радиотехнике) применяет схему мультиплексирования с ортогональным частотным разделением каналов (МОЧРК, OFDM) и схему доступа с мультиплексированием с ортогональным частотным разделением каналов (ДМОЧРК, OFDMA) для физического канала беспроводной системы ОСС, чтобы поддерживать широкополосную сеть связи. Поскольку система связи 802.16a IEEE применяет схему МОЧРК/ДМОЧРК для беспроводной системы ОСС, система связи 802.16a IEEE передает сигнал физического канала, используя множество поднесущих, чтобы можно было передавать высокоскоростные данные. Между тем, система связи 802.16e IEEE получена посредством дополнения описанной выше системы связи 802.16a IEEE так, чтобы обеспечить возможность подвижности терминала доступа (ТРМД). Однако в настоящее время система связи 802.16e IEEE детально не стандартизирована.

Системы связи и 802.16a IEEE и 802.16e IEEE представляют собой широкополосные системы связи беспроводного доступа, использующие схему МОЧРК/ДМОЧРК. Для удобства пояснения ниже, в качестве примера будет описана только система связи 802.16a IEEE. Системы связи 802.16a IEEE и 802.16e IEEE могут использовать либо схему МОЧРК/ДМОЧРК, либо схему с единственной несущей (ЕН, SC), но последующее описание выполнено с учетом только схемы МОЧРК/ДМОЧРК.

Рассмотрим фиг.1, на которой система связи 802.16a IEEE имеет структуру с единственной ячейкой и включает в себя точку доступа (ТД) 100 и множество терминалов 110, 120 и 130 доступа, которыми управляет точка 100 доступа. Точка доступа проводит сигнал, осуществляя связь с терминалами 110, 120 и 130 доступа с использованием схемы МОЧРК/ДМОЧРК.

Беспроводная система ОСС является подходящей для высокоскоростных служб связи, потому что она имеет широкую зону обслуживания и обеспечивает высокую скорость передачи данных. Однако поскольку беспроводная система ОСС не принимает во внимание подвижность пользователя, то есть подвижность терминала доступа, передача обслуживания в соответствии с высокоскоростной подвижностью терминала доступа в беспроводной системе ОСС также не учитывается. Поэтому необходимо разработать определенную операционную схему уровня управления доступом к среде передачи данных ('УДСПД', 'MAC'), которая снижает до минимума потребляемую мощность терминала доступа, перемещающегося с высокой скоростью, и поддерживает функционирование для высокоскоростной передачи пакетированных данных между терминалом доступа и точкой доступа.

Сущность изобретения

Соответственно, настоящее изобретение выполнено для решения, по меньшей мере, вышеупомянутых проблем, возникающих в предшествующем уровне техники, и задачей настоящего изобретения является создание устройства и способа управления операционными состояниями уровня управления доступом к среде передачи данных (УДСПД) в широкополосной системе связи беспроводного доступа.

Другой задачей настоящего изобретения является создание устройства и способа управления операционными состояниями уровня управления доступом к среде передачи данных (УДСПД) так, чтобы снизить до минимума потребляемую мощность терминала доступа в широкополосной системе связи беспроводного доступа.

Еще одной задачей настоящего изобретения является создание устройства и способа управления операционными состояниями уровня управления доступом к среде передачи данных (УДСПД) так, чтобы поддерживать доступ к восходящей линии связи (от подвижного объекта к базовой станции) в соответствии с уровнем обслуживания в широкополосной системе связи беспроводного доступа.

Еще одной задачей настоящего изобретения является создание устройства и способа управления операционными состояниями уровня управления доступом к среде передачи данных (УДСПД) так, чтобы поддерживать быстрый доступ в широкополосной системе связи беспроводного доступа.

В соответствии с одним аспектом настоящего изобретения предложено устройство для передачи канала активизирования в широкополосной системе связи беспроводного доступа. Устройство содержит повторитель символов для приема индикаторов активизирования, некоторого количества кадров, составляющих суперкадр канала активизирования, и периода кадров, причем индикаторы активизирования представляют, активизируются ли терминалы доступа в режиме ожидания состояния ожидания, канал активизирования включает в себя индикаторы активизирования, период кадров представляет период, в котором индикаторы активизирования передаются в суперкадре, и для повторения символа индикаторов активизирования в соответствии с форматом передачи канала активизирования; устройство преобразования информации канала активизирования для приема информации об индексе интервалов времени в соответствии с заданной информацией управления и информацией установления включено/выключено индикатора активизирования, и для установления индикаторов активизирования, которые существуют в интервалах времени, соответствующих информации об индексе интервалов времени, из числа сигналов, поступающих от повторителя символов, в соответствии с информацией установления включено/выключено; и контроллер для определения терминалов доступа, на которые передаются данные или обновленная информация о системе, когда имеются данные, подлежащие передаче, или когда обновляется информация о системе, и для вывода информации об индексе интервалов времени и первой информации установления в устройство преобразования информации канала активизирования, причем информация об индексе интервалов времени контролируется определенными терминалами доступа, первая информация представляет индикаторы активизирования, соответствующие информации об индексе интервалов времени, которые должны быть установлены на 'включено'.

В соответствии с другим аспектом настоящего изобретения предложен способ управления операционным состоянием уровня управления доступом к среде передачи данных в широкополосной системе связи беспроводного доступа. Способ содержит этапы, на которых осуществляют доступ к восходящей линии связи по схеме на основе конкуренции в точку доступа, используя ресурсы, требуемые для осуществления доступа к восходящей линии связи в соответствии со схемой на основе конкуренции, когда данные, подлежащие передаче, выявлены в состоянии доступа; принимают ресурсы, требуемые для осуществления доступа к восходящей линии связи по схеме без конкуренции, от точки доступа в случае неудачи в доступе к восходящей линии связи по схеме на основе конкуренции; и выполняют переход состояния из состояния доступа в состояние информационного обмена (трафика) в случае приема ресурсов, требуемых для осуществления доступа к восходящей линии связи по схеме без конкуренции, и осуществляют доступ к восходящей линии связи по схеме без конкуренции в точку доступа, используя принятые ресурсы, в состоянии информационного обмена.

В соответствии с еще одним аспектом настоящего изобретения предложен способ управления операционным состоянием уровня управления доступом к среде передачи данных в широкополосной системе связи беспроводного доступа, причем уровень управления доступом к среде передачи данных имеет нулевое состояние для выполнения исходной операции после возвращения в исходное состояние, состояние инициализации для получения синхронизации с точкой доступа и выполнения операции входа в сеть в точку доступа, состояние ожидания для выполнения операции активизирования посредством управления точкой доступа, или когда имеются данные, подлежащие передаче в точку доступа, состояние доступа для осуществления доступа к восходящей линии связи по схеме без конкуренции в точку доступа и состояние информационного обмена для передачи данных в точку доступа или приема данных от точки доступа. Способ содержит этапы, на которых выделяют коды посредством точки доступа для доступа к восходящей линии связи по схеме на основе конкуренции и выделяют коды посредством точки доступа для доступа к восходящей линии связи по схеме без конкуренции в соответствии с категориями качества обслуживания (КО); выбирают первый код посредством терминала доступа, в соответствии с категориями КО данных, подлежащих передаче, из числа выделенных кодов для доступа к восходящей линии связи по схеме на основе конкуренции, когда произведены данные, подлежащие передаче по восходящей линии связи в состоянии доступа, и осуществляют доступ к восходящей линии связи по схеме на основе конкуренции в точку доступа, используя первый код; выделяют посредством точки доступа второй код, из числа кодов для доступа к восходящей линии связи по схеме без конкуренции, терминалу доступа так, чтобы терминал доступа мог осуществлять доступ к восходящей линии связи по схеме без конкуренции, когда неуспешно завершилось выделение ресурса терминалу доступа для передачи данных терминала доступа в ответ на доступ к восходящей линии связи, выполняемый терминалом доступа; и выполняют посредством терминала доступа переход состояния из состояния доступа в состояние информационного обмена, когда выделен второй код, и осуществляют доступ к восходящей линии связи по схеме без конкуренции в точку доступа, используя второй код, в состоянии информационного обмена.

В соответствии с еще одним аспектом настоящего изобретения предложен способ управления операционным состоянием уровня управления доступом к среде передачи данных в широкополосной системе связи беспроводного доступа. Способ содержит этапы, на которых получают синхронизацию с точкой доступа, которой принадлежит терминал доступа, в режиме выявления системы состояния инициализации, выполняют изменение режима с режима выявления системы на режим входа в сеть и выполняют операцию входа в сеть в точку доступа в режиме входа в сеть; вводят режим ожидания состояния ожидания из режима входа в сеть, когда нет данных, подлежащих передаче в точку доступа или приему от точки доступа, вводят состояние доступа из режима входа в сеть, когда имеются данные, подлежащие передаче в точку доступа, и вводят состояние информационного обмена из режима входа в сеть, когда имеются данные, подлежащие приему от точки доступа, после выполнения операции входа в сеть; вводят активный режим состояния ожидания, когда имеются данные, подлежащие передаче в точку доступа, или когда требуется активизирование от точки доступа в состоянии ожидания, и вводят состояние доступа из активного режима, когда имеются данные, подлежащие передаче в точку доступа; и принимают заданную информацию от точки доступа в активном режиме и вводят либо режим ожидания, либо состояние информационного обмена из активного режима согласно заданной информации.

В соответствии с еще одним аспектом настоящего изобретения предложен способ управления операционным состоянием уровня управления доступом к среде передачи данных в широкополосной системе связи беспроводного доступа. Способ содержит этапы, на которых передают посредством точки доступа сигнал канала пилот-сигнала и сигнал широковещательного канала, причем сигнал канала пилот-сигнала используют для получения синхронизации с терминалом доступа, сигнал широковещательного канала включает в себя информацию о системе широкополосной системы связи беспроводного доступа; получают посредством терминала доступа синхронизацию с точкой доступа, которой терминал доступа принадлежит сам, используя сигнал канала пилот-сигнала в режиме выявления системы состояния инициализации, и вводят режим входа в сеть; принимают посредством терминала доступа сигнал широковещательного канала и передают сообщение с требованием входа в сеть в точку доступа в режиме входа в сеть; передают посредством точки доступа ответное сообщение о входе в сеть в терминал доступа в ответ на сообщение с требованием входа в сеть, причем ответное сообщение о входе в сеть включает в себя информацию об индексе интервалов времени канала активизирования, который терминал доступа контролирует в режиме ожидания состояния ожидания; и принимают посредством терминала доступа ответное сообщение о входе в сеть и вводят режим ожидания, когда нет данных, подлежащих передаче в точку доступа или приему от точки доступа, посредством чего контролируют индикатор активизирования канала активизирования, соответствующий информации об индексе интервалов времени.

В соответствии с еще одним аспектом настоящего изобретения предложен способ передачи канала активизирования в широкополосной системе связи беспроводного доступа. Способ содержит этапы, на которых принимают индикаторы активизирования, некоторое количество кадров, составляющих суперкадр канала активизирования, и период кадров, причем индикаторы активизирования представляют, активизируются ли терминалы доступа в режиме ожидания состояния ожидания, канал активизирования включает в себя индикаторы активизирования, период кадров представляет период, в котором индикаторы активизирования передают в суперкадре, и повторяют символ индикаторов активизирования в соответствии с форматом передачи канала активизирования; определяют терминалы доступа, в которые передают данные или обновленную информацию о системе, когда имеются данные, подлежащие передаче, или когда обновляют информацию о системе, и определяют информацию об индексе интервалов времени, которую контролируют определенные терминалы доступа; и устанавливают индикаторы активизирования, соответствующие определенной информации об индексе интервалов времени, на 'включено' и передают сигнал канала активизирования.

В соответствии с еще одним аспектом настоящего изобретения предложен способ управления операционным состоянием уровня управления доступом к среде передачи данных в широкополосной системе связи беспроводного доступа. Способ содержит этапы, на которых вводят активный режим состояния информационного обмена, когда имеются данные, подлежащие приему от точки доступа в одном из состояний: состоянии инициализации, или состоянии ожидания, или когда полоса пропускания восходящей линии связи выделяется в соответствии с осуществлением доступа к восходящей линии связи по схеме на основе конкуренции в состоянии доступа; вводят режим приостановки, когда передача данных в точку доступа или прием данных от точки доступа прерывается в течение заданного периода времени во время передачи данных в точку доступа или приема данных от точки доступа при нахождении в активном режиме; принимают сигнал заданного канала в режиме приостановки, чтобы контролировать, произведено ли требование активизирования от точки доступа, вводят активный режим, когда произведено требование активизирования от точки доступа, и вводят режим быстрого доступа, когда данные, подлежащие передаче в точку доступа, произведены в режиме приостановки; и осуществляют доступ к восходящей линии связи по схеме без конкуренции в точку доступа в режиме быстрого доступа, используя ресурсы для доступа к восходящей линии связи по схеме без конкуренции, и вводят активный режим, когда выделена полоса пропускания восходящей линии связи в результате осуществления доступа к восходящей линии связи по схеме без конкуренции.

В соответствии с еще одним аспектом настоящего изобретения предложен способ управления операционным состоянием состояния информационного обмена в широкополосной системе связи беспроводного доступа. Способ содержит этапы, на которых 1) передают данные в точку доступа или принимают данные от точки доступа посредством терминала доступа в активном режиме; 2) требуют от терминала доступа выполнить изменение режима посредством точки доступа с активного режима на режим приостановки, когда передача данных в терминал доступа или прием данных от терминала доступа, который находится в активном режиме, прерывается в течение заданного периода времени; 3) вводят режим приостановки посредством терминала доступа после передачи ответа в точку доступа в ответ на требование изменения режима этапа 2), принимают сигнал канала установления, который контролируют для определения, произведено ли требование активизирования из точки доступа, вводят активный режим, когда требование активизирования произведено из точки доступа, и вводят режим быстрого доступа, когда данные, подлежащие передаче в точку доступа, произведены в режиме приостановки; 4) требуют посредством терминала доступа в режиме быстрого доступа изменить режим терминала доступа с режима быстрого доступа на активный режим, используя ресурс для доступа к восходящей линии связи по схеме без конкуренции; и 5) передают ответ в терминал доступа посредством точки доступа в ответ на требование изменения режима этапа 4), посредством чего заставляют терминал доступа выполнить изменение режима с режима быстрого доступа на активный режим и передавать данные в точку доступа.

В соответствии с еще одним аспектом настоящего изобретения предложен способ управления операционным состоянием состояния информационного обмена в широкополосной системе связи беспроводного доступа. Способ содержит этапы, на которых 1) требуют посредством терминала доступа от точки доступа изменить режим самого терминала доступа с активного режима на режим приостановки, когда передача данных или прием данных прерывается в течение заданного периода времени во время передачи/приема данных в/от точки доступа при нахождении в активном режиме; 2) передают посредством точки доступа ответ на требование изменения режима этапа 1) в терминал доступа, посредством чего заставляют терминал доступа вводить режим приостановки; 3) требуют посредством точки доступа от терминала доступа изменить режим терминала доступа с режима приостановки на активный режим при выявлении, что произведены данные, подлежащие передаче в терминал доступа, находящийся в режиме приостановки; и 4) выполняют посредством терминала доступа изменение режима с режима приостановки на активный режим в соответствии с требованием изменения режима этапа 3), посредством чего принимают данные от точки доступа.

Краткое описание чертежей

Вышеупомянутые и другие задачи, признаки и преимущества настоящего изобретения станут очевидными из последующего подробного описания, приведенного в связи с прилагаемыми чертежами, на которых:

фиг.1 - структурная схема, схематично иллюстрирующая структуру общей широкополосной системы связи беспроводного доступа;

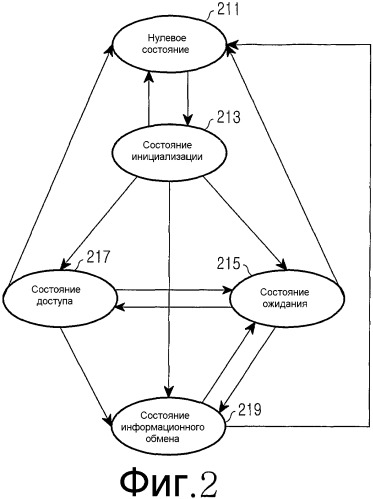

фиг.2 - диаграмма состояний, схематично иллюстрирующая операционные состояния, поддерживаемые уровнем УДСПД в широкополосной системе связи беспроводного доступа в соответствии с вариантом осуществления настоящего изобретения;

фиг.3 - схема, схематично иллюстрирующая рабочие режимы состояния инициализации, показанного на фиг.2;

фиг.4 - схема, схематично иллюстрирующая рабочие режимы состояния ожидания, показанного на фиг.2;

фиг.5 - блок-схема, иллюстрирующая процесс передачи/приема сигналов, выполняемый между точкой доступа и терминалом доступа в состоянии инициализации, показанном на фиг.2;

фиг.6 - блок-схема, иллюстрирующая процесс передачи/приема сигналов, выполняемый между точкой доступа и терминалом доступа в состоянии ожидания, показанном на фиг.2;

фиг.7 - блок-схема, иллюстрирующая рабочий процесс точки доступа в состоянии ожидания, показанном на фиг.2;

фиг.8 - блок-схема, иллюстрирующая рабочий процесс терминала доступа в состоянии ожидания, показанном на фиг.2;

фиг.9 - блок-схема, иллюстрирующая структуру передатчика DL-WUCH в соответствии с вариантом осуществления настоящего изобретения;

фиг.10 - блок-схема, иллюстрирующая рабочий процесс терминала доступа в состоянии доступа, показанном на фиг.2;

фиг.11 - блок-схема, иллюстрирующая процесс передачи/приема сигналов, выполняемый между точкой доступа и терминалом доступа в состоянии доступа, показанном на фиг.2;

фиг.12 - блок-схема, иллюстрирующая рабочий процесс точки доступа в состоянии доступа, показанном на фиг.2;

фиг.13 - вид, изображающий рабочие режимы состояния информационного обмена, показанного на фиг.2;

фиг.14 - диаграмма потока сигналов, иллюстрирующая процесс передачи/приема сообщений для изменения режима с активного режима 1300 на режим приостановки, который выполняется по требованию от точки доступа и показан на фиг.13;

фиг.15 - диаграмма потока сигналов, иллюстрирующая процесс изменения режима с режима приостановки на активный режим, который выполняется по требованию от терминала доступа и показан на фиг.13;

фиг.16 - диаграмма потока сигналов, иллюстрирующая процесс передачи/приема сообщений для изменения режима с активного режима 1300 на режим приостановки, который выполняется по требованию от терминала доступа и показан на фиг.13;

фиг.17 - диаграмма потока сигналов, иллюстрирующая процесс изменения режима с режима приостановки на активный режим, который выполняется по требованию от точки доступа и показан на фиг.13;

фиг.18 - диаграмма потока сигналов, иллюстрирующая процесс передачи/приема сообщений для процесса изменения режима с режима приостановки на активный режим, который выполняется по требованию от точки доступа и показан на фиг.13; и

фиг.19 - диаграмма потока сигналов, иллюстрирующая процесс передачи/приема сообщений для процесса изменения режима с режима приостановки на активный режим, который выполняется по требованию от терминала доступа и показан на фиг.13.

Подробное описание предпочтительного варианта осуществления

В дальнейшем будут описаны предпочтительные варианты осуществления устройства и способа для управления операционными состояниями уровня управления доступом к среде передачи данных (УДСПД) в широкополосной системе связи беспроводного доступа в соответствии с настоящим изобретением со ссылкой на прилагаемые чертежи. В последующем описании настоящего изобретения подробное описание известных функций и конфигураций, включенных в описание, будет опущено, когда оно может затенить объект настоящего изобретения.

Настоящее изобретение предлагает схему для управления операционными состояниями уровня УДСПД в широкополосной системе связи беспроводного доступа. В частности, схема управления для операционных состояний уровня УДСПД, которая предложена в настоящем изобретении, поддерживает подвижность терминала доступа (ТРМД) и обеспечивает возможность быстрого доступа при снижении до минимума потребляемой мощности терминала доступа.

Сначала, для поддержания операционных состояний уровня УДСПД, настоящее изобретение предлагает новые каналы нисходящей линии связи (от базовой станции к подвижному объекту) и новые каналы восходящей линии связи, и вновь предложенные каналы нисходящей линии связи и каналы восходящей линии связи будут описаны со ссылкой на таблицу 1.

Таблица 1
Название канала	Цель передачи данных	Вид канала
канал пилот-сигнала (DL-PICH)	идентификация ячейки, получение синхронизации	общий канал
широковещательныйканал (DL-BCCH)	передача информации о системе	общий канал
канал планирования (DL-USCCH)	передача информации планирования UL-TCH, передача информации управления передачей восходящей линии связи	общий канал
канал информационного обмена (DL-TCH)	канал информационного обмена с передачей пакетированных данных (передача данных потока информационного обмена в виде пакетированных данных)	совместно используется в общей схеме времени/частоты
специализированный канал информационного обмена (фиксированное выделение)	фиксированноевыделение
канал сигнализации (передача служебных сообщений)	специализированный канал
канал управления потоком информационного обмена(DL-TCCH)	передача управляющей информации относительноDL-TCH	общий канал
канал активизирования (DL-WUCH)	передача индикатораактивизирования	общий канал

Для каждого из каналов нисходящей линии связи, показанных в таблице 1, будет дано описание.

(1) Канал пилот-сигнала ('DL-PICH')

DL-PICH представляет собой канал для идентификации ячеек и для получения синхронизации между точкой доступа (ТД) и терминалом доступа. Точка доступа может управлять либо множеством ячеек, либо только одной ячейкой, но в последующем описании полагается, для удобства пояснения, что одна точка доступа управляет только одной ячейкой. Поэтому следует отметить, что термин "ячейка" будет использоваться как имеющий такое же значение, как термин "точка доступа". Терминал доступа принимает сигналы DL-PICH, передаваемые от множества точек доступа после их включения, и определяет, которая точка доступа передает сигнал DL-PICH самого большого уровня мощности, например сигнал DL-PICH, имеющий самое большое отношение сигнала к радиопомехам и шуму ('CINR'), из числа принятых сигналов DL-PICH, как точка доступа, которой принадлежит терминал доступа. В последующем описании относительно каналов нисходящей линии связи следует отметить, что акроним 'DL' обычно используется для представления 'канала нисходящей линии связи'.

(2) Широковещательный канал ('DL-BCCH')

DL-BCCH представляет собой канал для передачи информации о конфигурации системы, связанной с широкополосной системой связи беспроводного доступа, информации о соседней ячейке, информации о конфигурации канала нисходящей линией связи и восходящей линии связи, информации о доступе к нисходящей линии связи и восходящей линии связи, информации о поисковом вызове, представляющей, что имеется вызов конкретного терминала доступа, информации об индексе интервалов времени канала активизирования ('DL-WUCH'). Терминал доступа должен контролировать DL-WUCH для выполнения операции переключения режима с режима ожидания состояния ожидания на активный режим и т.д.

Режим ожидания представляет собой режим, предназначенный для снижения до минимума потребляемой мощности таким образом, что терминал доступа контролирует только DL-WUCH, а затем контролирует только DL-BCCH, когда включается индикатор активизирования DL-WUCH, выделенного для самого терминала доступа. Активный режим представляет собой режим, в котором терминал доступа контролирует DL-BCCH, который передается от точки доступа, с целью определения, обновляется ли информация о системе, или принята ли информация о поисковом вызове. Подробные операции режима ожидания и активного режима прямо не связаны с настоящим изобретением, и их подробное описание в настоящем описании будет опущено. Когда информация о конфигурации системы, информация о конфигурации канала нисходящей линии связи и восходящей линии связи, информация о доступе к нисходящей линии связи и восходящей линии связи и т.п. изменяется, точка доступа обновляет измененную информацию и периодически передает обновленную информацию на терминал доступа через DL-BCCH. Кроме того, через DL-BCCH также передается ответ на доступ к восходящей линии связи. DL-BCCH устанавливается как блок суперкадров, и информация периодически и многократно передается в блоке суперкадров. В настоящем описании суперкадр включает в себя заданное количество кадров.

Когда точка доступа определяет, что индекс интервалов времени DL-WUCH, который терминал доступа контролирует для выполнения операции переключения режима с режима ожидания состояния ожидания на активный режим, точка доступа назначает конкретный индекс интервалов времени DL-WUCH каждому из терминалов доступа, управляемых точкой доступа, и поддерживает назначенный индекс интервалов времени DL-WUCH до тех пор, пока терминал доступа не осуществит передачу обслуживания к новой точке доступа. Количество индексов интервалов времени DL-WUCH, назначаемых точкой доступа, может изменяться в зависимости от конфигурации DL-WUCH, и настоящее изобретение не включает в себя конфигурацию DL-WUCH, так что здесь ее детализированное описание будет опущено.

(3) Канал планирования нисходящей линии связи - восходящей линии связи ('DL-USCCH')

DL-USCCH представляет собой канал, который передает информацию планирования для передачи данных канала информационного обмена восходящей линии связи ('UL-TCH') и управляющей информации, связанной с восходящей линией связи, типа схемы адаптивной-модуляции-и-кодирования ('AMC'). В частности, через DL-USCCH передается ответное сообщение о выделении полосы пропускания в ответ на сообщение с требованием выделения полосы пропускания. Когда для терминала доступа необходимо осуществлять передачу потока информационного обмена по восходящей линии связи, терминал доступа передает сообщение с требованием выделения полосы пропускания для передачи потока информационного обмена по восходящей линии связи в точку доступа через канал доступа к восходящей линии связи ('UL-ACH') и контролирует, принято ли от точки доступа ответное сообщение о выделении полосы пропускания, которое является ответным сообщением на сообщение с требованием выделения полосы пропускания, через DL-USCCH. При приеме ответного сообщения о выделении полосы пропускания через DL-USCCH терминал доступа передает поток информационного обмена через восходящую линию связи в соответствии с управляющей информацией, включенной в ответное сообщение о выделении полосы пропускания.

Когда терминал доступа выполняет операцию установления соединения для передачи потока информационного обмена в точку доступа, если имеется предварительно определенное соглашение, точка доступа может непрерывно выделять заданную полосу пропускания терминалу доступа, хотя терминал доступа не передает дополнительное сообщение с требованием выделения полосы пропускания через восходящую линию связи. Терминал доступа может передавать данные информационного обмена в выделенной полосе пропускания и может передавать сообщение с требованием выделения полосы пропускания для данных, подлежащих передаче через UL-TCH, способом схемы без конкуренции. Тогда терминал доступа определяет информацию о выделении восходящей линии связи посредством контролирования DL-USCCH. Для передачи данных информационного обмена в точку доступа через UL-TCH терминал доступа также должен непрерывно контролировать DL-USCCH, чтобы осуществлять контроль информации о выделении полосы пропускания, выполняемом точкой доступа.

(4) Канал информационного обмена ('DL-TCH')

DL-TCH представляет собой канал для передачи реальных пакетированных данных. В соответствии с характеристиками пакетированных данных, подлежащих передаче, три логических канала могут быть отображены в DL-TCH, как описано ниже.

a. Канал информационного обмена с передачей пакетированных данных

Канал информационного обмена с передачей пакетированных данных представляет собой логический канал для передачи потока информационного обмена с передачей пакетированных данных, в котором поток информационного обмена с передачей пакетированных данных передается по схеме с разделением времени, которая обеспечивает динамическую схему выделения на основе передачи пакетированных данных, основанную на динамической схеме планирования. Описание будет дано для категорий обслуживания, то есть качеств обслуживания ('КО'), широкополосной системы связи беспроводного доступа со ссылкой на таблицу 2.

Таблица 2
Обслуживаниекатегории (КО)	Описание
Незатребованное предоставляемое обслуживание (НПО)	Обслуживание, которому требуется такая же полоса пропускания, непрерывно выделяемая при поддержании соединения типа обслуживания VoIP (передачи речи по протоколу IP), обслуживания передачи речи в реальном времени
Обслуживание в реальномвремени	Имеет характеристики обслуживания в реальном времени подобно НПО, но вызывает переменное выделение полосы пропускания, потому что количество производимых данных является разным, в зависимости от кадров, и соответствует передаче видеосигнала
Обслуживание нев реальномвремени	Обслуживание передачи данных, не имеющих эксплуатационных характеристик в реальном времени, не имеет характеристику передачи пакетированных данных, подобную наилучшему уровню обслуживания, соответствует FTP (протоколу передачи файлов)
Наилучшийуровень обслуживания	Обслуживание, имеющее характеристику передачи пакетированных данных, соответствует WEB-услугам и аналогичным видам услуг, обслуживание самой низкой категории, имеет выделение полосы пропускания в негарантированной форме, выделяет полосу пропускания только на каждое требование

По каналу информационного обмена с передачей пакетированных данных планируется передавать служебные данные в реальном времени, передаются служебные данные не в реальном времени или передаются данные наилучшего уровня обслуживания.

b. Специализированный канал информационного обмена

Специализированный канал информационного обмена представляет собой канал для выделения фиксированной минимальной полосы пропускания. Данные типа данных (НПО), для которых непрерывно выделяется минимальная полоса пропускания, передаются по специализированному каналу информационного обмена.

c. Канал сигнализации

Канал сигнализации представляет собой канал для передачи служебных сообщений, которые являются управляющей информацией.

(5) Канал управления потоком информационного обмена ('DL-TCCH')

DL-TCCH представляет собой канал для передачи управляющей информации для терминала доступа, чтобы эффективно обрабатывать данные, передаваемые через DL-TCH, то есть управляющей информации, связанной с DL-TCH. DL-TCCH всегда передается в связи с DL-TCH. Управляющая информация, передаваемая через DL-TCH, включает в себя информацию схемы AMC, применяемую к данным, передаваемым через DL-TCH, информацию, используемую в декодировании данных, типа информации закодированных размеров пакетов ('EP'), управляющего сообщения УДСПД и т.д. Кроме того, точка доступа может давать отклик по информации о схеме AMC, связанной с пакетированными данными, которые передаются по восходящей линии связи, на терминал доступа через DL-TCCH.

(6) Канал активизирования ('DL-WUCH')

DL-WUCH, который является каналом для снижения до минимума потребляемой мощности терминала доступа, контролируется терминалом доступа в режиме ожидания состояния ожидания. Индикатор активизирования существует в конкретной части DL-WUCH, терминал доступа выполняет операцию переключения режима из режима ожидания на активный режим в соответствии с тем, включен ли индикатор активизирования или выключен. Если индикатор активизирования включен, это представлено тем, что значение индикатора активизирования установлено на первое значение, например на 'единицу', и напротив, если индикатор активизирования выключен, это представлено тем, что значение индикатора активизирования у
