Реферат

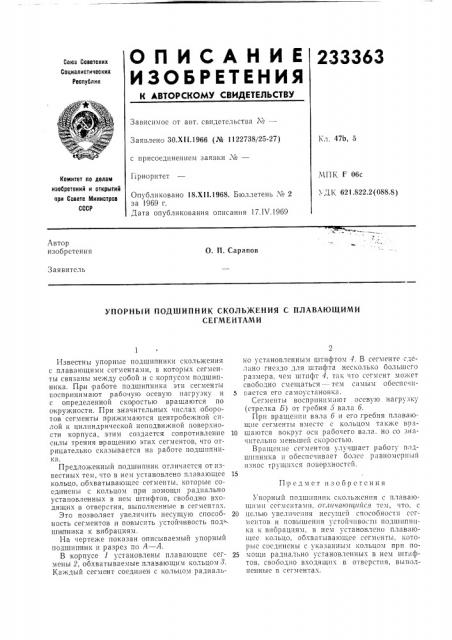

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 30.Xl l.1966 (№ 1122738j25-27) Кл, 47b, 5 с присоединением заявки ¹â€”

Приоритет

МПК F 06с ДК 621.822.2(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 18.Х1!.1968. Бюллетень № 2 за 1969 г.

Дата опубликования описания 17.IV.1969

Автор изобретения

О. П. Сарапов

Заявитель

УПОРНЫЙ ПОДШИПНИК СКОЛЪЖЕНИЯ С ПЛАВАЮЩИМИ

СЕГМЕНТАМ И

Предмет изобрстсния

Известны упорные подшипники скольжения с плавающими сегментами, в которых сегменты связаны между собой и с корпусом подшипника. При работе подшипника эти сегменты воспринимают рабочую осевую нагрузку и 5 с определенной скоростью вращаются по окружности. При значительных числах оборотов сегменты прижимаются центробежной силой к цилиндрической неподвижной поверхности корпуса, этим создается сопротивление 10 силы трения в ращению этих сегментов, что отрицательно сказывается на работе подшипника.

Предложенный подшипник отличается от известных тем, что в нем установлено плавающее 15 кольцо, обхватывающее сегменты, которые соединены с кольцом при помощи радиально установленных в нем штифтов, свободно Входящих в отверстия, выполненные в сегментах.

Это позволяет увеличить несущую способ- 20 ность сегментов и повысить устойчивость под шипника к вибрациям.

На чертеже показан описываемый упорный подшипник и разрез по А — А.

В корпусе 1 установлены плавающие сег- 25 мены 2, обхватываемые плавающим кольцом 3.

Каждый сегмент соединен с кольцом радиально установленным штифтом 4. В сегменте сдс,IBíî гнездо для штифта несколько большсгo размера, чем штифт 4, тяк что сегмент может свободно смещаться — тем самым обеспечивается егo самоустановкя.

Сегменты воспринимаю г осевую нагрузку (стрелка Б) от гребня 6 вала 6.

При вращении вала 6 и его гребня плавающие сегменты вместе с кольцом также BDBшгются вокруг оси рабочего вяля. но со значительно меньшей скоростью.

Вращение сегментов улучшает работу подшипника и обеспечивает более рявномсриьш износ трущихся поверхностей.

Упорный подшипник скольжения с плавающими сегментами, отлпча оп1 шая тем, что. с целью увеличения несущей способности сегментов и повышения устойчивости подшипника к вибрациям, в нем установлено плавающее кольцо, обхватывающее сегменты, которые соединены с указанным кольцом при помощи радиально установлсHHblx в нем штифтов, свободно входящих в отвсрстия, выполненные в сегментах.
