23343!

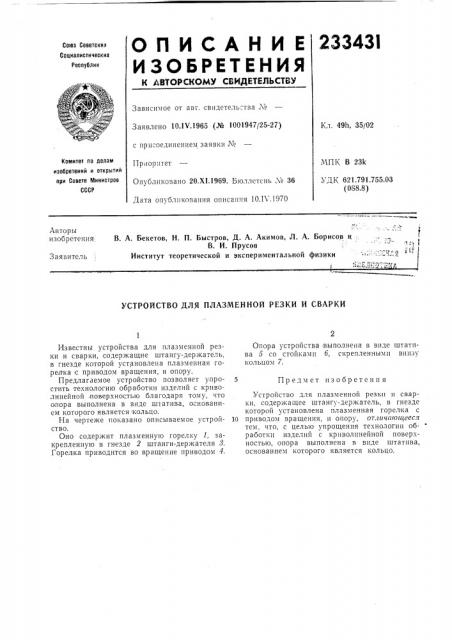

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетель=тва №

Заявлено 10.1V.1965 (№ 1001947/25-27) Кл. 49h, 35/02 с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приооитет

Опубликовано 20.Х1.1969. Бюллетень ¹ 36

Дата опубликования описания 10.11 .1970

МПК В 23k

УДК 621.791.755.03 (088.8) В. А. Бекетов, Н. П. Быстров, Д. А. Акимов, Л. А. Борисов иВ. И. Прусов

Институт теоретической и экспериментальной физики

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ПЛАЗМЕННОЙ РЕЗКИ И СВАРКИ

Известны устройства для плазменной резки и сварки, содержащие штангу-держатель, в гнезде которой установлена плазменная горелка с приводом вращения, и опору.

Предлагаемое устройство позволяет упростить технологию обработки изделий с криволинейной, поверхностью благодаря тому, что опора выполнена в виде штатива, основанием которого является кольцо.

На чертеже показано описываемое устройство.

Оно содержит плазменную горелку 1, закрепленную в гнезде 2 штанги-держателя 3.

Горелка приводится во вращение приводом 4.

Опора устройства выполнена в виде штатива 5 со стойками 6, скрепленными внизу кольцом 7.

5 Предмет изобретения

Устройство для плазменной резки и сварки, содержа цее штангу-держатель, в гнезде которой установлена плазменная горелка с

10 приводом вращения, и опор, от.тичпющееся тем, что, с целью упрощения технологии обработки изделий с криволинейной поверхностью, опора выполнена в виде штатива, основанием которого является кольцо.

23343i

С оста з ител ь Т. Ол ес о в а

Редактор Н. Коган

Текред 3. Н. Тараиенко Корректор Л. И. Гавриловй

Заказ 735/7 Тираж 480 Подписное

ЦНИИПИ Комитета ио делам изобретений и открьпий при Совете Министров СССР

Москва, Ж-85, Раушская наб., д, 4;5

Типография, пр. Сапунова, 2
