Устройство для герметизации отверстий в стенках корабельных отсеков

Устройство для герметизации отверстий в стенках корабельных отсеков

Иллюстрации

Показать все

Реферат

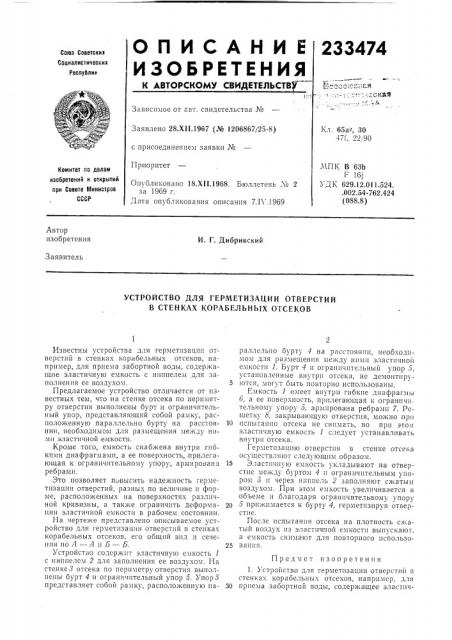

О П И С А Н И Е 233474

ИЗОЬГИтЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Зависимое от авт. свидетельства №

Заявлено 28.Xll.1967 (М 1206867/25-8) с присоединением заявки №

Приоритет

Кл. 65а-, 30

47i, 22, 90

МПК В 63b

Е 16j

УДК 629.12.011.524..002.54-762.424 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 18 Xll 1968, Бюллетень М 2 за 1969 г.

Дата опубликования описания 7.1 .1969

Автор изобретения

И. Г. Дибривский

Заявитель

УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ ОТВЕРСТИЙ

В СТЕНКАХ КОРАБЕЛЪНЫХ ОТСЕКОВ раллельно бурту 4 на расстоянии, необходимом для размещения между ним эластичной емкости 1. Бурт 4 и ограни штсльный упор 5, установленные внутри отсека, не демонтиру5 ются, могут быть повторно использованы.

Емкость 1 имеет внутри гибкие диафрагмы

6, а ее поверхность, прилегающая и ограничительному упору 5, армирована ребрами 7. Решетку 8, закрывающую отверстия, можно при

10 испытании отсека не снимать, но при этом эластичную емкость 1 следует устанавливать внутри отсека.

Герметизацшо отверстия в стенке отсека осуществляют следующим образом.

15 Зластичную емкость укладывают на отверстие между буртом 4 и ограничительным упором 5 и через ниппель 2 заполняют сжатым воздухом. При этом емкость увеличивается в объеме и благодаря ограничительному упору

5 прижимается к бурту 4, герметизируя отверстие.

После испытания отсека на плотность сжатый воздух из эластичной емкости выпускают, а емкость снимают для повторного использо25 вания.

Известны устройства для герметизации отверстий в стенках корабельных отсеков, например, для приема забортной воды, содержащие эластичную емкость с ниппелем для заполнения ее воздухом.

Предлагаемое устройство отличается от известных тем, что на стенке отсека по периметру отверстия выполнены бурт и ограничительный упор, представляющий собой рамку, располо>кенную параллельно бурту на расстоянии, необходимом для размещения между ними эластичной емкости.

Кроме того, емкость снабжена внутри r»окими диафрагмами, а ее поверхность, прилегающая к ограничительному упору, армированз ребрами.

Это позволяет повысить надежность герметизации отверстий, разных по величине и форме, расположенных на поверхностях различной кривизны, а так>ке ограничить деформации эластичной емкости в рабочем состоянии.

На черте>ке представлено описываемое устройство для герметизации отверстий в стенках корабельных отсеков, его общий вид и сечения поЛ вЂ” Л иБ — Б.

Устройство содержит эластичную емкость 1 с ниппелсм 2 для заполнения ее воздухом. На стенке8 отсека по периметруотверстия выполнены бурт 4 и ограничительный упор 5. Упор 5 представляет собой рамку, расположенную паПредмет изобретения

1. Устройство для герметизации отверстий в стенках корабельных отсеков, например, для

30 приема забортной воды, содержащее эластич233474

5 8

Составитель Ю. А. Острякова

Редактор И. С. Грузова Техред Л. Я. Левина

Корректор Л. В. Юшина

Заказ 507/8 Тираж 427 Подписное

ЦНП14ПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 нуЮ емкость с ниппелем для заполнения ее воздухом, отличающееся тем, что, с целью повышения надежности герметизации отверстий, разных по величине и форме, расположенных на поверхностях различной кривизны, на стенке отсека по периметру отверстия выполнены бурт и ограничительный упор, представляющий собой рамку, расположенную параллельно бурту на расстоянии, необходимом для размещения между ними эластичной емкости.

2. Устройство по п. 1, отличающееся тем, 5 что, с целью ограничения деформаций эластичной емкости в рабочем состоянии, емкость снабжена внутри гибкими диафрагмами, а поверхность ее, прилегающая к ограни штельному упору, армирована ребрами.
