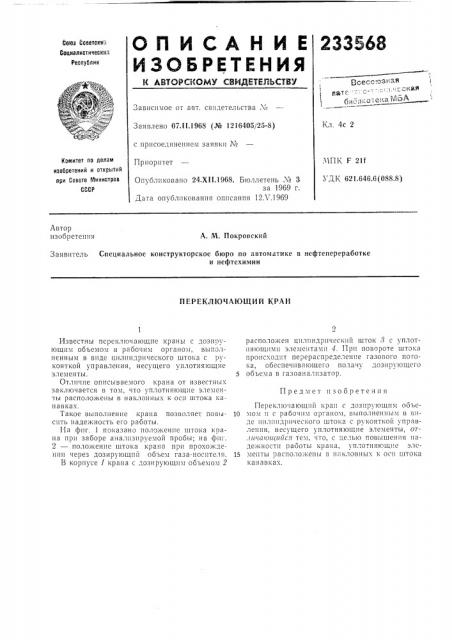

О П И С А Н И Е 233568

ИЗОБРЕТЕНИЯ

Союз Советскиз

Социалистических

Республик

K АВТОРСКОМУ СВНДЕТЕЛЬСТВУ

Всесл о «г«Я с пате " =

1 гр А ба..

ФЪ

©

Зависимое от авт. свидетельства X"

Кл,4с2

Заявлено 07.11.1968 (№ 1216405/25-8) с присоединением заявки М

Комитет по делам изобретений и открытий при Совете Министров

СССР. 1ПК F 21f

УДК 621.646.6(088.8) Приоритет

Опубликовано 24.XII.1968. Бюллетень Хо 3 за 1969 г.

Дата опубликования описания 12Х.1969

Автор изобретения

А. M. Покровский

Заявитель Специальное конструкторское бюро по автоматике в нефтепереработке и нефтехимии

ПЕРЕКЛЮЧАЮЩИЙ КРАН

Предмет изобретения

Известны переключающие краны с дозирующим объемом и рабочим органом, выполненным в виде цилиндрического штока с рукояткой управления, несущего уплотняющне элементы.

Отличие описываемого крана от известных заключается в том, что уплотняющие элементы расположены в наклонных к оси штока канавках.

Такое выполнение крана позволяет повысить надежность его работы.

11 а фиг. 1 показано IIO.ложен не птока краН3 при заборе анализируемой пробы; на фиг.

2 — положение штока крана при прохождении через дозирующий объем газа-носителя.

В корпусе 1 крана с дозирующим ооьемом 2 расположен цилиндрический шток 8 с уплотняющими элементами 4. При повороте штока происходит перераспределение газового погока, обеспечивающего подачу дозирующсго

5 объема в газоанализатор.

Переключающий кран с дозирующим объс10 мом и с рабочим органом, выполненным в J;llде ш1лиидрического штока с рукояткой управления, несущего уплотняющие элементы, отличаюитийся тем, что, с целью повышения надежности работы крана, уплотняющие эле1S менты расположены в наклонных к оси штока канавках.
