Водоуловитель

Водоуловитель

Иллюстрации

Показать все

Реферат

Изобретение относится к тепломассообменным аппаратам, точнее к градирням.

Наиболее близким техническим решением к предлагаемому иизобретению (прототипом) является водоуловитель, содержащий гофрированные трубы из термопластичного материала, представляющий собой модуль из отрезков гофрированных труб, сваренных по торцевой поверхности между собой, расположенных в модуле параллельно друг другу, причем гофрированные трубы могут располагаться как в шахматном, так и в прямоугольном порядке, и ориентированы под углом 25-80° к горизонту (патент РФ на полезную модель №36496. Заяв. 3.10.2002, опубл. 10.03.2004).

Основным недостатком конструкции является низкая эффективность улавливания воды.

Изобретение устраняет данный недостаток.

Указанная задача решается за счет того, что водоуловитель, содержащий гофрированные трубы из термопластичного материала, представляющий собой модуль из отрезков гофрированных труб, сваренных по торцевой поверхности между собой в местах соприкосновения, расположенных в модуле параллельно друг другу, причем гофрированные трубы располагаются в прямоугольном порядке и ориентированы вертикально или под углом 15-80° к горизонту, согласно изобретению в объеме водоуловителя установлено не менее двух рядов горизонтально лежащих пластин, расположенных в шахматном порядке таким образом, что центральная продольная ось каждой пластины совпадает с местом соприкосновения рядом установленных гофрированных труб в поперечном направлении водоуловителя, а ширина пластины составляет 0,9-1,5 диаметра гофрированной трубы.

Также нижняя поверхность пластин может быть выполнена оребренной, причем ребра ориентированы вертикально или под углом 15-80° к горизонту в продольном направлении пластины.

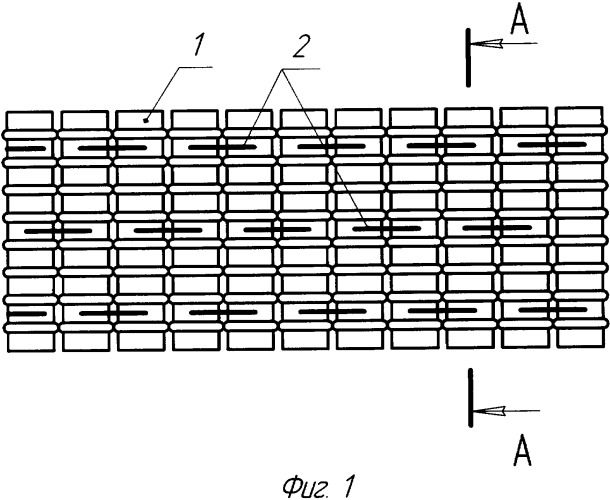

На фиг.1 представлен общий вид водоуловителя. На фиг.2 представлен поперечный разрез водоуловителя.

Водоуловитель содержит гофрированные трубы из термопластичного материала 1, представляющие собой модуль из отрезков гофрированных труб, сваренных по торцевой поверхности между собой в местах соприкосновения, расположенных в модуле параллельно друг другу, причем гофрированные трубы располагаются в прямоугольном порядке и ориентированы вертикально или под углом 15-80° к горизонту, а также в объеме водоуловителя установлено не менее двух рядов горизонтально лежащих пластин 2, расположенных в шахматном порядке таким образом, что центральная продольная ось каждой пластины совпадает с местом соприкосновения рядом установленных гофрированных труб в поперечном направлении водоуловителя, а ширина пластины составляет 0,9-1,5 диаметра гофрированной трубы.

Водоуловитель работает следующим образом.

Воздух, насыщенный водяными каплями, поступает снизу водоуловителя, где, попадая на горизонтально установленные пластины, резко меняет свое направление и отбрасывается к внутренней поверхности гофрированной трубы. Таким образом, происходит соударение водяных капель и гофрированных труб вследствие чего капли укрупняются и под действием массовых сил стекают обратно в градирню.

Таким образом, конструкция данного водоуловителя повышает эффективность улавливания воды, что способствует улучшению экологической ситуации промышленных и прилегающих к ним районов.

Изобретение соответствует критерию "промышленная применимость" и может быть использовано при охлаждении оборотной воды промышленных предприятий с помощью градирен.

1. Водоуловитель, содержащий гофрированные трубы из термопластичного материала, представляющий собой модуль из отрезков гофрированных труб, сваренных по торцевой поверхности между собой в местах соприкосновения, расположенных в модуле параллельно друг другу, причем гофрированные трубы располагаются в прямоугольном порядке и ориентированы вертикально или под углом 15-80° к горизонту, отличающийся тем, что в объеме водоуловителя установлено не менее двух рядов горизонтально лежащих пластин, расположенных в шахматном порядке таким образом, что центральная продольная ось каждой пластины совпадает с местом соприкосновения рядом установленных гофрированных труб в поперечном направлении водоуловителя, а ширина пластины составляет 0,9-1,5 диаметра гофрированной трубы.

2. Водоуловитель по п.1, отличающийся тем, что нижняя поверхность пластин выполнена оребренной, причем ребра ориентированы вертикально или под углом 15-80° к горизонту в продольном направлении пластины.
