Изобретение относится к области электротехники, а именно - к электрическим машинам и приборам с вращающимися узлами. Сущность изобретения состоит в том, что в электроагрегате, содержащем статор, ротор и опоры ротора с магнитами на нем и статоре, согласно данному изобретению каждая опора ротора выполнена с осевым магнитоуравновешивающим устройством в ней в виде пары магнитов, закрепленных соответственно на статоре и конце вала ротора одноименными полюсами навстречу друг другу, или магнита, закрепленного на конце вала ротора одноименным полюсом навстречу закрепленному на статоре магниту опоры ротора. Технический результат, достигаемый настоящим изобретением, состоит в повышении надежности электроагрегата. 3 ил.
Реферат
Изобретение относится к электрическим машинам и приборам с вращающимися узлами.
Известен электроагрегат (электродвигатель), содержащий статор, ротор и опоры ротора с магнитами на нем и статоре - патент RU 2076428 С1, Н02К 7/09, Н02К 5/06, F16C 32/04, опубл. 27.03.1997.
Этот электроагрегат по своим признакам и достигаемому результату наиболее близок к заявляемому и принят за прототип.
Недостаток этого электроагрегата заключается в малой надежности, объясняемой сжатием вала ротора между магнитными опорами, что ведет к его изгибу и усиленным биениям ротора с созданием повышенной флуктуации выходной характеристики электроагрегата со снижением ее качества.
Задача изобретения заключается в повышении надежности электроагрегата.
Эта задача решается усовершенствованием электроагрегата, содержащего статор, ротор и опоры ротора с магнитами на нем и статоре.
Усовершенствование состоит в том, что каждая опора ротора выполнена с осевым магнитоуравновешивающим устройством в ней;
магнитоуравновешивающее устройство выполнено в виде дополнительного магнита, закрепленного на конце вала ротора между торцевой крышкой статора и его магнитом;
магниты выполнены сборными из отдельных элементов, расположенных одноименными полюсами навстречу друг другу.
Выполнение каждой опоры ротора с магнитоуравновешивающим устройством в ней позволяет уменьшить сжатие и изгиб вала ротора и флуктуации выходной характеристики электроагрегата с повышением качества последней и, следовательно, надежности электроагрегата.
Выполнение магнитоуравновешивающего устройства в виде дополнительного магнита, закрепленного на конце вала ротора между торцевой крышкой статора и его магнитом, позволяет уменьшить осевой габарит электроагрегата.
Выполнение магнитов сборными из отдельных элементов, расположенных одноименными полюсами навстречу друг другу, позволяет повысить силы подвеса и осевого уравновешивания ротора электроагрегата.
Ниже, со ссылкой на прилагаемые чертежи, где показано на:

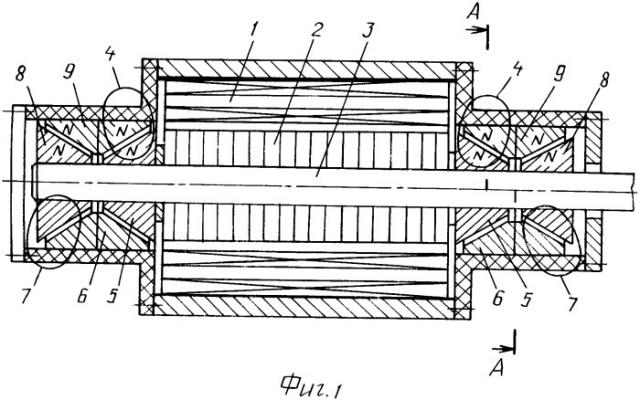

Фиг.1 - электроагрегат в осевом сечении;
Фиг.2 - электроагрегат с уравновешивающим магнитом на валу ротора;
Фиг.3 - электроагрегат в поперечном сечении по опоре с магнитами из отдельных элементов,
дается описание предлагаемого электроагрегата.
Буквами N и S на чертежах обозначены полюса магнитов.
Электроагрегат по изобретению содержит статор 1, ротор 2 с валом 3 и опоры 4 ротора 2 с магнитами 5 на нем и магнитами 6 на статоре 1.
Электроагрегат характеризуется тем, что каждая опора 4 ротора 2 выполнена с осевым магнитоуравновешивающим устройством 7 в ней (что позволило уменьшить сжатие и изгиб вала ротора и флуктуации выходной характеристики электроагрегата с повышением качества последней). Магнитоуравновешивающее устройство 7 выполнено в каждой опоре 4 в виде магнита 8, закрепленного на валу 3 ротора 2, и охватывающего его магнита 9, закрепленного на статоре 1. На Фиг.1 показан электроагрегат с конической формой использованных магнитов.
В вариантах исполнения электроагрегата:
На Фиг.2
Магнитоуравновешивающее устройство выполнено в виде дополнительного магнита 10, закрепленного на конце вала 3 ротора 2 между торцевой крышкой 11 статора 1 и его магнитом 6 (что позволило уменьшить осевые габариты электроагрегата).
На Фиг.3
Магниты статора 1, ротора 2 и магнитоуравновешивающего устройства 7 выполнены сборными из отдельных элементов 12, 13, расположенных одноименными полюсами навстречу друг другу (что позволяет повысить силы подвеса и осевого уравновешивания ротора).
Электроагрегат Устюжина А.В. (благодаря меньшим колебаниям ротора и флуктуации выходной характеристики) имеет по сравнению с прототипом повышенную надежность.
Электроагрегат, содержащий статор, ротор и опоры ротора с магнитами на нем и статоре, отличающийся тем, что каждая опора ротора выполнена с осевым магнитоуравновешивающим устройством в ней в виде пары магнитов, закрепленных соответственно на статоре и конце вала ротора одноименными полюсами навстречу друг другу, или магнита, закрепленного на конце вала ротора одноименным полюсом навстречу магниту статора.
