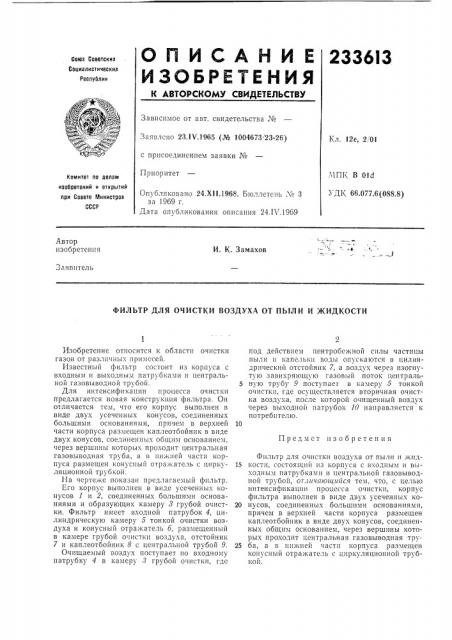

ОЛ ИГРАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
233 6I3
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 23.IV.1965 (№ 1004673 23-26) с присоединением заявки №
Приоритет
Кл. 12е, 2 01
МПК В Old
УДК 66.077.6 (088.8) Комитет по аелам изобретений н открытий при Совете Министров
СССР
Опубликовано 24.XII.1968. Бюллетень ¹ 3 за 1969 г.
Дата опубликования описания 24.IKT.1969
Автор изобретения
И. К. Замахов
Заявитель
ФИЛЬТР ДЛЯ ОЧИСТКИ ВОЗДУХА ОТ ПЫЛИ И ЖИДКОСТИ
Предмет изобретения
Изобретение относится к области очистки газов от различных примесей.
Известный фильтр состоит из корпуса с входным и выходным патрубками и центральной газовыводной трубой.
Для интенсификации процесса очистки предлагается новая конструкция фильтра. Он отличается тем, что его корпус выполнен в виде двух усеченных конусов, соединенных большими основаниями, причем в верхней части корпуса размещен каплеотбойник в виде двух конусов, соединенных общим основанием. через вершины которых проходит центральная газовыводная труба, а в нижней части корпуса размещен конуспый отражатель с циркуляционной трубкой.
На чертеже показан предлагаемый фильтр.
его корпус выполнен в виде усеченных конусов 1 и 2, соединенных большими основаниями и образующих камеру 8 грубой очистки. Фильтр имеет входной патрубок 4, цилиндрическую камеру 5 тонкой очистки воздуха и конусный отражатель б, размещенный в камере грубой очистки воздуха, отстойник
7 и каплеотбойник 8 с центральной трубой 9.
Очищаемый воздух поступает по входному патрубку 4 в камеру,3 грубой очистки, где под действием центробежной силы частицы пыли и капельки воды опускаются в цилиндрический отстойник 7, а воздух через изогнутую завихряющую газовын поток централь5 ную трубу 9 поступает в камеру 5 тонкой очистки, где осуществляется вторичная очистка воздуха, после которой очищенный воздух через выходной патрубок 10 направляется к потребителю.
Фильтр для очистки воздуха от пыли и жид15 кости, состоящий из корпуса с входным и выходным патрубкамн и центральной газовыводной трубои, от.шчаюш,ий1ся тем, что, с целью интенсификации процесса очистки, корпус фильтра выполнен в виде двух усеченных ко20 нусов, соединенных большими основаниями, причем в верхней части корпуса размещен каплеотбойник в виде двух конусов, соединенных общим основанием, через вершины которых проходит центральная газовыводная тру25 ба, а в нижней части корпуса размещен конусный отражатель с циркуляционной трубкой.
