Перемешивающее устройство
Иллюстрации
Реферат

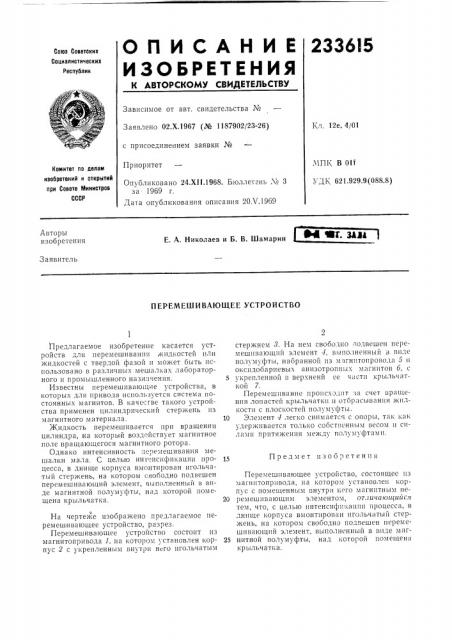

233 6I5
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 02.Х,1967 (№ 1187902/23-26) 1хл, 12е, 4/01 с присоединением заявки №
МП1х В 01f
УД1," 621.929.9 (088.8) Приоритет
Комитет по делам изобретеииЯ и открытиЯ при Совете Мииистрсв
СССР
Опубликовано 24.XII.1968. Бюллетень ¹ 3 за 1969 г.
Дата опубликования описания 20Х.1969.,*,...„„....,„„„ Net»» 1
Авторы изобретения
Заявитель
П ЕРЕМЕШ И ВАЮЩЕЕ УСТРОЙСТВО стержнем 8. На нем свободно подвешен перемешпваюгций элемент /, выполненный в виде полумуфты, набранной из магнптопровод;1 5 и окспдобариевых анизотропных магнитов 6, с
5 укрепленной в верхненй ее части крыльчаткой 7.
Перемешивание происходит <а счет вращения лопастей крыльчаткп и оторасыванпя жи,iкости с плоскостей полумуфты.
10 Элемент 4 легко снимается с опоры, так как удерживается только собственным весом и силами притяжения между полумуфтами.
Перемешпвающее устройство, состоящее пз магнитопрпвода, на котором установлен корпус с помещенным внутри него магнитным пе20 ремешпвающим элементом, отличающиасч тем, что, с целью пнтенсификашш процесса, в днище корпуса вмонтирован игольчатый стержень, на котором свободно подвешен перемешивающий элемент, выполненный в виде маг25 нитной полумуфты, над которой помешена крыльчатка.
Предлагаемое изобретение касается устройств для перемешиванпя .кидкостей или жидкостей с твердой фазой и может быть использовано в различных мешалках лабораторного и промышленного назначения.
Известны перемешиваюгцие устройства, в которых для привода используется система постоянных магнитов. В качесгве такого устройства применен цилиндрический стержень из магнитного материала.
Жидкость перемешивается при вращении цилиндра, на который воздействует магнитное поле вращающегося магнитного ротора.
Однако интенсивность перемешивания мешалки мала. С целью инг нси(рикации процесса, в днище корпуса вмонтирован игольчатый стержень, на котором свободно подвешен перемешивающий элемент, выполненный в виде магнитной полумуфты, над которой помещена крыльчатка.
На чертеже изображено предлагаемое перемешивающее устройство, разрез.
Перемешивающее устройство состоит из магнитопривода 1, на котором, становлен корпус 2 с укрепленным внутри нсго игольчатым
Предмет изобретения
233635
