Способ очистки тетрахлорида титана

Способ очистки тетрахлорида титана

Иллюстрации

Показать все

Реферат

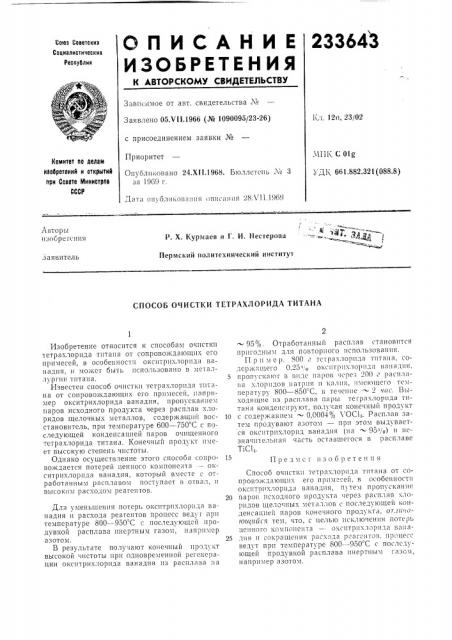

ОП И САНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Заг1иснмое от авт. свидетельства №

Заявлено 05.V11.1966 (№ 1090095/23-26) с присоединением заявки №

Приоритет

1(л. 12п, 23/02. 1Ц11(С 01g

УДК 661,882.321(088.8) Комитет AO делаю иаобретеиий и открытий при Совете Мииистрба

СССР

Опубликовано 24.Xl l.1968. Бюллетень ¹ 3 за 1969 г.

Дата оиуоликов ItttiIt опис11нил 28.V11.196I1

Р. Х. Курмаев и Г, И. Нестерова - — . "-4а- 3ЯЯд

Авторы изобрегснил

Пермский политехнический институт

Зальитель

СПОСОБ ОЧИСТ1(И ТЕТРАХЛОРИДА ТИТАНА

Изобретение относится к способам очистки тетрахлорида титана от сопровождающих его примесей, в особе!!ности окситрихлорида ванадия, и может быть использовано в металлургии титана.

Известен способ очистки тетрахлорида титана от сопрово>кдающих его примесей, например окситрихлорида ванадия, пропусканием паров исходного продукта через расплав хлоридов щелочных металлов, содержащий восстановитель, при температуре 600 — 750 С с последующей конденсацией паров очищенного тетрахлорида титана. Конечны!! продукт имеет высокую степень чистоты.

Однако осуществление этого способа сопровождается потерей ценного компонента -- окситрихлорида ванадия, который вместе с отработанным расплавом поступает в 01вал, высоким расходом реагентов.

Для уменьшения потерь окситрихлоридя ванадия и расхода реагентов процесс ведут при температуре 800--950 С с последующе1! продувкой расплава инертным газом, например азотом.

В результате получают конечный продукт высокой чистоты ири одновременной регенерации окситрихлорида ванадия из распляза !IB

95 /о. Отработанный расплав становится пригодным для повторного использования.

Пример. 800 г гстрахлорида титана, содержащего 0.25% окситрихлорида вана 1Н11, 5 пропускак т в виде паров чсре 200 г расилаhH iëopèäoâ натрия и ка 11111, .1!мею1цсго температуру 800 — 850 С, в течение 2 «пс. Выходящие из расплава пары тегряхлорида титяня конденсиру!От, Iloг1 чал конечный продуtIT

10 с содержанием "- 0,0004О(> 3 ОС1,;. Расплав затем продувают азотом — при этом выдувается окситрпхлорид ванадия 1на 95%) и иезна ипельиал часть оставшегося в расплаве

Ti C1,.

Предмет изобретенил

Способ о шстки тетрахлоридя титана от соltpoI oждяющих его прим "сей, в особенности окситрихлоридя ванадия, путем и ропусканил

20 паров исходного продукта через расплав хлоридов щело1ныx металлов с последующей конденсацией паров конечного продукта, отлп tttюи !1йгя тем, что, с целью исключения потерь ценного компонента — окситрихлори 1Я вана25 дия и сокрашения расхода реагентов. процесс ведут при температуре 800 — 950 С с последующей продувкой расплава инертным газом, например азотом.
