Реферат

Область изобретения

Настоящее изобретение относится к способам организации телекоммуникационной сети, а более конкретно - к развивающейся системе Коммутируемой Телефонной Сети Общего Пользования (ТфОП (PSTN)) и к способу обработки услуг в этой сети.

Уровень техники

Среди существующих телекоммуникационных сетей большинство пользователей услуг связи и основная часть доходов от эксплуатации принадлежат сети ТфОП (PSTN). Функции переноса информации, управления и коммутации каналов встроены в Программно-управляемую Систему Коммутации Телефонных Линий, что позволяет оказывать фиксированные речевые услуги и другие услуги связи.

В случае ТфОП (PSTN) с целью упрощения и обеспечения эффективности сети обычно используется многоуровневый режим организации сети. В настоящее время станции сети ТфОП (PSTN) можно в целом разделить на две категории: Местная Станция (МС (LE)) и Промежуточная Станция (ПС (ТЕ)). Системы коммутации как станций МС (LE), так и станций ПС (ТЕ) - это традиционные Программно-управляемые Системы Коммутации Телефонных Линий, причем станция МС (LE) непосредственно соединена с абонентской линией, а станция ПС (ТЕ) соединена не с абонентской линией, а со станцией МС (LE). На фиг.1 изображена схема, на которой представлена базовая структура организации сети ТфОП (PSTN) согласно существующему уровню техники. Как изображено на фиг.1, сеть ТфОП (PSTN) содержит биллинговый центр 10, Пункт Управления Услугами (ПУУ (SCP)) 11, станции ПС (ТЕ) и станции МС (LE). На фиг.1 в качестве примера обозначены две станции ПС (ТЕ), т.е. ПС (ТЕ) 12 и ПС (ТЕ) 13, и шесть станций МС (LE), т.е. МС (LE) 14, 15, 16, 17, 18 и 19. Станции МС (LE) 14, 15, 16, 17, 18 и 19 соединены соответственно с двумя станциями ПС (ТЕ) верхнего уровня - ПС (ТЕ) 12 и 13 для предоставления пользователю услуг Класса 5 (С5), которые являются услугами, ориентированными на организацию доступа к пользователям или непосредственно связанными с пользовательским оборудованием. Взаимное соединение между станциями ПС (ТЕ) 12 и ПС (ТЕ) 13 обеспечивает конвергенцию услуг и услуги Класса 4 (С4), которые являются услугами магистральных (междугородных) линий связи. Биллинговый центр 10 соединен со станциями ПС (ТЕ) 12 и ПС (ТЕ) 13 и всеми МС (LE) с целью получения полной информации о биллинге от станций МС (LE) и ПС (ТЕ), необходимой для начисления оплаты. Пункт ПУУ (SCP) 11 относится к пункту управления, поддерживающему в международном масштабе телефонные услуги повышенного уровня и услуги протоколов связи Интеллектуальной Сети (ИС (IN)), т.е. к ПУУ (SCP) сигнальной системы №7, который может быть соединен со станциями ПС (ТЕ) 12 и ПС (ТЕ) 13 или может быть непосредственно соединен с каждой станцией МС (LE). В сети ИС (IN) пункт ПУУ (SCP) представляет собой пункт управления, предназначенный для предоставления информации базы данных интеллектуальных услуг и для непосредственного управления интеллектуальными услугами.

Преимущества сети ТфОП (PSTN), известной из уровня техники, включают в себя обширную инфраструктуру сетей и огромное число пользователей, а также обеспечение высокого Качества Услуг (КУ (QoS)) и предоставление услуг в законченном виде.

При существующей тенденции к конвергенции в области телекоммуникаций, а именно, когда телефонная сеть, вычислительная сеть и сеть кабельного телевидения стремятся слиться воедино, нагрузки в сети возрастают и растет потребность в более разнообразных услугах, поэтому для операторов телекоммуникационных сетей единственным способом привлечения пользователей является предоставление все большего количества мультимедийных услуг. Под влиянием этих обстоятельств согласно современным требованиям появилась Сеть Следующего Поколения (ССП (NGN)), основанная на методах программной коммутации. Сеть ССП (NGN) является комплексной и открытой сетевой структурой, предоставляющей такие услуги, как речевые, услуги передачи данных, мультимедийные услуги и т.п. В сеть ССП (NGN) могут быть встроены такие услуги, как услуги связи, передачи информации, услуги электронной коммерции и торговли, реализованные в сети унифицированных пакетов, что позволяет удовлетворить разнообразные и персонифицированные требования к услугам. По сравнению с ТфОП (PSTN), пакетная сеть имеет дополнительные преимущества, такие как более эффективное использование полосы пропускания и оборудования, меньшие затраты на передачу речи, а также возможность предоставления новых услуг, сочетающих передачу речи и данных.

В области мобильной связи появилась также сеть Третьего Поколения (3G), реализованная на базе пакетной технологии и способная удовлетворить возрастающие требования, предъявляемые к мобильной связи.

Как в сети ССП (NGN), так и в сети 3G разделение между логической обработкой услуг и медиаобработкой, т.е. разделение между коммутацией и управлением, выполнено на базе пакетной технологии, что позволяет в более высокой степени реализовать возможности расширения набора услуг. Чтобы удовлетворить требования сетей будущего, необходимо модернизировать существующую сеть ТфОП (PSTN). В ходе модернизации сети ТфОП (PSTN) определенного оператора связи необходимо в максимальной степени обеспечить защиту уже существующих телекоммуникационных средств и услуг; а что касается пользователей связи, то необходимо дополнительно добавить некоторые недорогостоящие и легко реализуемые услуги широкополосной связи, удовлетворяющие принципам защиты денежных средств пользователей и их привычкам. Поэтому процесс модернизации сети ТфОП (PSTN) будет, несомненно, реализован в переходном режиме, и при этом обязательно должны быть решены такие проблемы, как эффективное наследование уже существующих услуг сети ТфОП (PSTN) и обеспечение возможности использования имеющихся в наличии сетевых ресурсов ТфОП (PSTN).

Система ТфОП (PSTN) в переходном режиме называется развивающейся системой ТфОП (PSTN). Модели развивающейся системы ТфОП (PSTN), известные из уровня техники, обычно делят на две категории: модели интегрированного и модели распределенного развития. В модели интегрированного развития такие ключевые функциональные компоненты сети ССП (NGN), как мультисервисный доступ, широкополосная коммутация, управление вызовами и создание услуг будут объединены в станции интегрированных услуг, и развитие от исходной сети ТфОП (PSTN) до мультисервисной платформы ССП (NGN) осуществляется благодаря архитектуре ТфОП (PSTN), элементами которой являются такие станции. Согласно модели распределенного развития сеть ССП (NGN) состоит, в основном, из таких отдельных компонентов, как модуль управления вызовами/сеансами связи, сервер приложений (СП (AS)), шлюз, станция и маршрутизатор. В настоящее время в этой отрасли общепризнанной считается вторая модель.

В частности, две традиционные развивающиеся системы ТфОП (PSTN), известные из существующего уровня техники, могут быть описаны следующим образом:

Прототип I: разделенная развивающая система ТфОП (PSTN). На фиг.2 представлена схема, на которой изображена архитектура разделенной развивающейся системы ТфОП (PSTN), известной из уровня техники. Как изображено на фиг.2, развивающаяся система ТфОП (PSTN) содержит биллинговый центр 20, пункт ПУУ (SCP) 21, сервер 22 вызовов и Медиашлюзы (МШ (MG)). Медиашлюзы (МШ (MG)) разделены на две категории: МШ (MG) нижнего уровня и МШ (MG) верхнего уровня. В качестве примера на фиг.2 изображено 7 МШ (MG), из которых шлюзы МШ (MG) 25, 26, 27, 28 и 29 - это МШ (MG) нижнего уровня, соединенные соответственно с двумя МШ (MG) верхнего уровня, т.е. с шлюзами МШ (MG) 28 и 29, и МШ (MG) нижнего уровня предоставляют пользователям услуги класса С5 или другие услуги, непосредственно связанные с пользовательским оборудованием. Обеспечивая реализацию конвергенции услуг и функции услуг класса С4, шлюз МШ (MG) верхнего уровня функционально заменяет станцию ПС (ТЕ) сети ТфОП (PSTN), изображенной на фиг.1.

Биллинговый центр 20 соединен с сервером 22 вызовов и всеми шлюзами МШ (MG) для получения биллинговой информации, достаточной для начисления оплаты.

Пункт ПУУ (SCP) 21 соединен с сервером 22 вызовов для управления интеллектуальными услугами.

Сервер 22 вызовов - это устройство программной коммутации, известное так же, как Контроллер Медиашлюза (КМШ (MGC)), в соответствии с командами которого действуют МШ (MG) 23, 24, 25, 26, 27, 28 и 29. Сервер 22 вызовов управляет шлюзами МШ (MG) 23 и 24, предназначенными для предоставления услуг класса С4, и управляет шлюзами МШ (MG) 25, 26, 27, 28 и 29, предназначенными для предоставления услуг класса С5. В то же время, сервер вызовов обеспечивает реализацию интерфейса интеллектуальных услуг, взаимодействует с пунктом ПУУ (SCP) и выполняет функции Пункта Коммутации Услуг (ПКУ (SSP)) сети ИС (IN).

В такой разделенной развивающейся системе ТфОП (PSTN) необходимо перестроить станции МС (LE) и ПС (ТЕ) исходной сети ТфОП (PSTN) соответственно. Что касается МС (LE), то функции управления и коммутации традиционной Программно-управляемой Системы Коммутации Телефонных Линий исходной станции МС (LE) будут разделены таким образом, что станция МС (LE) будет реализовывать только функции коммутации каналов и функции пересылки и будет реконструирована в простой пункт коммутации, т.е. станция МС (LE) будет превращена в шлюз МШ (MG) нижнего уровня, с помощью которого вызов может быть переключен на МШ (MG) верхнего уровня и на сервер вызовов, а МШ (MG) нижнего уровня будет обрабатывать услуги класса С5 в соответствии с управляющей командой, возвращенной сервером 22 вызовов. Аналогичным образом, для станции ПС (ТЕ) также необходимо разделить функции управления и коммутации традиционной Программно-управляемой Системы Коммутации Телефонных Линий исходной ПС (ТЕ) таким образом, чтобы станция ПС (ТЕ) могла быть реконструирована в простой пункт коммутации, т.е. ПС (ТЕ) превращается в шлюз МШ (MG) верхнего уровня, с помощью которого вызов может быть переключен на сервер 22 вызовов, и МШ (MG) верхнего уровня может реализовывать конвергенцию услуг и услуги класса С4 в соответствии с управляющей командой, возвращенной сервером 22 вызовов. Другими словами, функция управления услугами будет отделена от станций МС (LE) и ПС (ТЕ) исходной сети ТфОП (PSTN) и добавлена серверу 22 вызовов, в котором будут объединены функции управления исходных станций МС (LE) и ПС (ТЕ).

В такой разделенной развивающейся системе ТфОП (PSTN) необходимо усовершенствовать и реконструировать обе традиционные Программно-управляемые Системы Коммутации Телефонных Линий станций ПС (ТЕ) и МС (LE) исходной сети ТфОП (PSTN) таким образом, чтобы они могли быть преобразованы в шлюзы МШ (MG), которые могут обмениваться командами с сервером вызовов и осуществлять функции коммутации каналов и пересылки согласно командам, возвращаемым сервером вызовов; а для реализации интерфейса восходящего медиатракта в шлюзе ME (MG) интерфейс Мультиплексирования с Временным Разделением (MBP (TDM)) традиционной Программно-управляемой Системы Коммутации Телефонных Линий может быть зарезервирован или непосредственно преобразован в интерфейс, обслуживающий пакеты.

В разделенной развивающейся системе ТфОП (PSTN) почти полностью реализовано разделение между управлением и коммутацией, и равномерное управление услугами посредством сервера вызовов обеспечивает хорошую платформу для возможного будущего расширения; однако, принимая во внимание ситуацию, существующую в данный момент в такой сети, следует указать следующие недостатки.

1) При таком режиме развития необходима дорогостоящая модернизация всех традиционных Программно-управляемых Систем Коммутации Телефонных Линий исходной сети ТфОП (PSTN).

2) Многие традиционные Программно-управляемые Системы Коммутации Телефонных Линий не могут быть модернизированы в силу различных исторических причин, связанных с производителями, используемыми технологиями и т.п.; вместо этого данные системы нуждаются в непосредственной замене, что приведет к низкой степени повторного использования имеющегося в наличии оборудования.

3) Большинство программного обеспечения, используемого в традиционных Программно-управляемых Системах Коммутации Телефонных Линий, не может быть использовано в новой системе.

Вкратце, согласно условиям создания разделенной развивающейся системы ТфОП (PSTN) оператор связи должен непосредственно заменить все исходные узловые устройства Программно-управляемых Систем Коммутации Телефонных Линий новыми, что будет эквивалентно созданию новой сети услуг, окажет значительное влияние на существующую телекоммуникационную сеть данного оператора и будет сопряжено с высоким эксплуатационным риском.

Прототип II: развивающаяся система ТфОП (PSTN) на базе сети ИС (IN), использующая традиционное решение интеллектуальной сети. Архитектура традиционной ИС (IN) на базе сети ТфОП (PSTN) изображена на фиг.3. Как представлено на фиг.3, ИС (IN) заимствует архитектуру сети, основой которой являются пункты ПУУ (SCP), и содержит среду 30 создания услуг, устройство 31 доступа к администрированию услуг, Пункт Администрирования Услуг (ПАУ (SMP)) 32, а также пункты ПУУ (SCP) 33 и ПУУ (SCP) 34, которые образуют сеть ИС (IN) через SS7. Среда 30 создания услуг на высшем логическом уровне архитектуры сети ИС (IN) предназначена, в основном, для создания услуг ИС (IN), т.е. для обеспечения среды, в которой услуги ИС (IN) могли быть определены, разработаны и проверены, и при этом также для реализации таких функций, как моделирование конфигурации сети и моделирование работы служебного программного обеспечения сети. Принадлежащие системе администрирования услуг устройство доступа к администрированию услуг 31 и пункт ПАУ (SMP) 32, оба находящиеся на втором по старшинству логическом уровне, образуют уровень системы администрирования услуг, отвечающий за управление сетью ИС (IN)/услугами сети ИС (IN), включая администрирование услуг, пользователей услуг, сети, доступа к услугам, доступа к системе и т.п. Пункт ПУУ (SCP) 33, принадлежащий третьему по старшинству логическому уровню такой архитектуры, действует во всей системе ИС (IN), что позволяет управлять интеллектуальными услугами и обрабатывать их, посредством чего реализуется Функция Управления Услугами (ФУУ (SCF)) и Функция передачи Данных об Услуге (ФДУ (SDF)), а управление пунктом ПУУ (SCP) 33 осуществляет система управления услугами. Действующий на четвертом логическом уровне пункт ПКУ (SSP) 34 предназначен, в основном, для реализации Функций Коммутации Услуг (ФКУ (SSF)) и Функции Управления Вызовами (ФУВ (CCF)), для переключения вызова услуги на пункт ПУУ (SCP) и реализации функции ФУВ (CCF) согласно управляющей команде, возвращаемой пунктом ПУУ (SCP), причем локальный пункт ПКУ (SSP) нижнего уровня осуществляет также функцию доступа к управлению вызовами, тогда как пункт ПКУ (SSP) верхнего уровня осуществляет функцию коммутации услуг, в соответствие с которой он переключает на пункт ПУУ (SCP) только ту услугу, которая соответствует условиям коммутации.

На фиг.4 представлена схема, на которой изображена архитектура развивающейся системы ИС (IN) согласно существующему уровню техники, содержащая биллинговый центр 30, пункт ПУУ (SCP) 41, пункты ПКУ (SSP) верхнего уровня и пункты ПКУ (SSP) нижнего уровня. Как указано на фиг.4, в качестве примера изображен вариант, содержащий два пункта ПКУ (SSP) верхнего уровня, ПКУ (SSP) 42 и 43, и пять пунктов ПКУ (SSP) нижнего уровня, ПКУ (SSP) 44, 45, 46, 47 и 48.

Пункты ПКУ (SSP) 44, 45, 46, 47 и 48 соединены соответственно с двумя пунктами ПКУ (SSP) верхнего уровня, предназначенными для предоставления пользователю услуг класса С5 и других услуг, непосредственно связанных с терминалом пользователя.

Пункты ПКУ (SSP) 42 и 43 заменяют станции ПС (ТЕ) 12 и 13, изображенные на фиг.1, осуществляя как конвергенцию услуг, так и функции услуг класса С4, но без реализации функции управления услугами.

Биллинговый центр 40 соединен со всеми пунктами ПКУ (SSP) для получения биллинговой информации, достаточной для начисления оплаты.

Пункт ПУУ (SCP) 41 может быть соединен либо с пунктом ПКУ (SSP) верхнего уровня, либо непосредственно с пунктом ПКУ (SSP) нижнего уровня, чтобы обеспечить реализацию функции управления интеллектуальными услугами, и пункт ПУУ (SCP) 41 может посылать команду управления услугами в ПКУ пункт (SSP), чтобы предписать этому ПКУ (SSP) осуществлять управление вызовами.

В отличие от прототипа I, в развивающейся системе ТфОП (PSTN) на базе сети ИС (IN) функция управления и функция коммутации не отделены друг от друга явно и полностью; вместо этого реализация этих функций предписана пункту ПКУ (SSP), включая функции ФКУ (SSF) и ФУВ (CCF), но после реконструкции Программно-управляемых Систем Коммутации Телефонных Линий станций МС (LE) и ПС (ТЕ) этот пункт не выполняет логической обработки услуг. Чтобы реализовать интерфейс восходящего медиатракта в пункте ПКУ (SSP) может быть зарезервирован интерфейс МВР (TDM) традиционной Программно-управляемой Системы Коммутации Телефонных Линий, и этот интерфейс выделен для поддержки протокола, посредством которого осуществлено взаимодействие с пунктом ПУУ (SCP), что позволяет реализовывать услуги.

В такой развивающейся системе ТфОП (PSTN) на базе сети ИС (IN) может быть реализована более гибкая платформа предоставления услуг за счет максимального использования существующих сетевых ресурсов; с другой стороны, в будущем такая система может быть, разумеется, лучшим образом интегрирована с сетью ССП (NGN) или 3G, т.е. после того, как традиционная Программно-управляемая Система Коммутации Телефонных Линий уже не будет реализовывать функции интегральных услуг, а за ней будут сохранены только базовые функции управления и коммутации; в то же время при последующем развитии пункт ПУУ (SCP) 41 может быть также преобразован в компонент уровня услуг будущей сети.

Однако с учетом ситуации, имеющейся в данное время в существующей сети, в вышеупомянутой развивающейся системе ТфОП (PSTN) на базе сети ИС (IN) существуют следующие проблемы.

1) Для того, чтобы улучшить все разнообразные и многочисленные станции исходной сети ТфОП (PSTN), как того требует концепция развивающейся системы, необходимы значительные затраты.

2) Некоторым старым маломощным моделям станций трудно осуществлять новые функции даже после модернизации и реконструкции.

3) Так как для начисления оплаты в интерактивном режиме придется установить соединения между большим числом станций и биллинговым центром, то возникнут проблемы, обусловленные числом и типом станций и версиями программного обеспечения, а также величиной необходимых для этого инвестиций и сложностью технологии, что вызовет серьезные трудности, связанные с тем, что сбор биллинговой информации потребует очень высоких затрат.

4) В развитие должна быть вовлечена вся сеть, что относится также к различным производителям, моделям и версиям станций, а его реализация потребует длительного периода и сопряжена с многочисленными трудностями.

Вкратце, согласно требованиям этого плана, оператор связи должен единовременно модернизировать программное обеспечение/аппаратные средства всех Программно-управляемых Систем Коммутации Телефонных Линий предыдущей сети ТфОП (PSTN), что потребует слишком большой реконструкции существующих сетей этого оператора связи и приведет к дополнительным рискам.

Сущность изобретения

Предложена развивающаяся система Коммутируемой Телефонной Сети Общего Пользования (ТфОП (PSTN)), внедрение которой позволит достигнуть более высокой степени повторного использования имеющихся в наличии устройств и сетевых ресурсов, снизит затраты на реконструкцию и упростит реализацию системы в процессе развития сети ТфОП (PSTN).

Развивающаяся система Коммутируемой Телефонной Сети Общего Пользования (ТфОП (PSTN)) содержит:

биллинговый центр, множество Местных Станций (МС (LE)), по меньшей мере, один Пункт Коммутации Услуг (ПКУ (SSP)) и, по меньшей мере, одно устройство управления услугами, причем

Местная Станция (МС (LE)) предназначена для приема с пользовательского терминала вызова, представляющего собой запрос на предоставление услуги, и для направления принятого вызова, представляющего собой запрос на предоставление услуги, в пункт ПКУ (SSP);

пункт ПКУ (SSP) предназначен для приема вызова, представляющего собой запрос на предоставление услуги, из станции МС (LE), для переключения вызова, представляющего собой запрос на предоставление услуги, на устройство управления услугами согласно заранее сконфигурированным условиям коммутации, выполнения управляющей команды, возвращенной из устройства управления услугами, и далее предназначен для посылки в биллинговый центр служебной информации, необходимой для начисления оплаты;

устройство управления услугами предназначено для приема вызова, представляющего собой запрос на предоставление услуги, из пункта ПКУ (SSP) согласно условию коммутации услуги, для обработки услуги согласно требованиям к данной услуге и возврата управляющей команды в пункт ПКУ (SSP) для управления вызовом;

биллинговый центр предназначен для начисления оплаты согласно информации об услуге, поступающей из пункта ПКУ (SSP).

Пункт ПКУ (SSP) содержит: модуль, осуществляющий Функцию Коммутации Услуг (ФКУ (SSF)), и модуль, осуществляющий Функцию Управления Вызовами (ФУВ (CCF)), причем

модуль ФКУ (SSF) предназначен для связи с устройством управления услугами и пересылки управляющей команды, возвращенной устройством управления услугами, в модуль ФУВ (CCF), а модуль ФУВ (CCF) предназначен для выполнения обработки вызова/соединения и для управления согласно управляющей команде, полученной из модуля ФКУ (SSF).

Устройство управления услугами содержит все модули обработки услуг станций МС (LE) и Промежуточных Станций (ПС (ТЕ)) сети ТфОП (PSTN), предназначенные для обработки соответствующих услуг, направляемых в устройство управления услугами.

Устройство управления услугами является Пунктом Управления Услугами (ПУУ (SCP)) Интеллектуальной Сети (ИС (IN)) или Сервером Приложений (СП (AS)) Сети Следующего Поколения (ССП (NGN)).

Станция МС (LE) является некоторой МС (LE) с основной функцией переадресации вызовов сети ТфОП (PSTN).

Способ обработки услуги в развивающейся системе Коммутируемой Телефонной Сети Общего Пользования (ТфОП (PSTN)) содержит следующие шаги:

уровень доступа развивающейся системы направляет все принятые вызовы, представляющие собой запросы на предоставление услуг, на промежуточный уровень развивающейся системы;

при получении с уровня доступа вызовов, представляющих собой запросы на предоставление услуг, промежуточный уровень осуществляет прием вызовов, представляющих собой запросы на предоставление услуг, независимо от заранее сконфигурированного условия коммутации;

при получении с уровня доступа вызовов, представляющих собой запросы на предоставление услуг, промежуточный уровень осуществляет коммутацию и адресацию вызовов, представляющих собой запросы на предоставление услуг, на уровень услуг развивающейся системы согласно заранее сконфигурированному условию коммутации;

уровень услуг обрабатывает вызовы, представляющие собой запросы на предоставление услуг, поступившие с промежуточного уровня, и посылает управляющие команды для управления вызовами, представляющими собой запросы на предоставление услуг, на промежуточный уровень;

и промежуточный уровень осуществляет управление вызовами услуг в соответствии с полученными управляющими командами.

Шаг направления уровнем доступа всех вызовов услуг в Пункт Коммутации Услуг (ПКУ (SSP)) содержит:

конфигурирование направления адресации вызова Программно-управляемой Системы Коммутации Телефонных Линий уровня доступа на промежуточный уровень заранее.

Этот способ далее содержит следующие шаги:

после получения промежуточным уровнем вызова, представляющего собой запрос на предоставление услуги, промежуточный уровень запрашивает тип устройства обработки услуг, соответствующего принятому вызову, представляющему собой запрос на предоставление услуги, согласно соответствующему заранее сконфигурированному соотношению между вызовами, представляющими собой запросы на предоставление услуг, и типами устройств обработки услуг; если обнаружено, что тип устройства обработки услуг - это Пункт Управления Услугами (ПУУ (SCP)) Интеллектуальной Сети (ИС (IN)), то промежуточный уровень коммутирует и адресует принятый вызов, представляющий собой запрос на предоставление услуги, к пункту ПУУ (SCP) уровня услуг сети ИС (IN) для его обработки; если обнаружено, что тип устройства обработки услуг - это Сервер Приложений (СП (AS)) Сети Следующего Поколения (ССП (NGN)), то промежуточный уровень коммутирует и адресует полученный вызов, представляющий собой запрос на предоставление услуги, к серверу СП (AS) уровня услуг сети ССП (NGN).

Этот способ далее содержит следующие шаги:

промежуточный уровень посылает информацию об услуге для начисления оплаты в биллинговый центр развивающейся системы, и биллинговый центр выполняет начисление оплаты согласно полученной информации.

Функции уровня доступа осуществляет Местная Станция (МС (LE)) сети ТфОП (PSTN).

Функции промежуточного уровня осуществляет пункт ПКУ (SSP) сети ИС (IN), образованный в результате модернизации из Промежуточной Станции (ПС (ТЕ)) сети ТфОП (PSTN).

Функции уровня услуг осуществляет модернизированный Пункт Управления Услугами (ПУУ (SCP)) сети ТфОП (PSTN), и шаг модернизации пункта ПУУ (SCP) сети ТфОП (PSTN) содержит

добавление к пункту ПУУ (SCP) модулей обработки услуг Программно-управляемых Систем Коммутации Телефонных Линий станций МС (LE) и ПС (ТЕ) сети ТфОП (PSTN).

Функции уровня услуг осуществляет сервер СП (AS) сети ССП (NGN).

Отличия технического решения, предложенного в данном изобретении, от решений, известных из уровня техники, состоят в следующем:

Во-первых, Программно-управляемая Система Коммутации Телефонных Линий станции ПС (ТЕ) преобразована в пункт ПКУ (SSP) с функцией ФКУ (SSF), что позволит для обработки услуги коммутировать вызов на соответствующее устройство управления услугами; во-вторых, необходимо только сконфигурировать данные таким образом, чтобы, используя функции вызова и маршрутизации станции МС (LE), направлять все услуги на пункт ПКУ (SSP) станции ПС (ТЕ), причем нет необходимости в модернизации самой МС (LE); в-третьих, биллинговому центру придется получать служебную информацию для начисления оплаты только из ПКУ (SSP).

Эти отличия обеспечивают следующие очевидные преимущества:

Во-первых, так как нет необходимости в реконструкции большого количества станций МС (LE), снижены затраты на модернизацию этих станций МС (LE), повышена степень повторного использования имеющихся в наличии устройств и сетевых ресурсов, сравнительно упрощена реализация такой системы, уменьшены затраты на развитие всей сети ТфОП (PSTN), обеспечена защита инвестированных денежных средств данного оператора связи и в максимальной степени уменьшен риск, связанный с развитием сети ТфОП (PSTN);

Во-вторых, биллинговый центр собирает служебную информацию для начисления оплаты только из пункта ПКУ (SSP), и в результате упрощения процесса начисления оплаты сокращены затраты на сбор данных;

В-третьих, так как нужно реконструировать только станции ПС (ТЕ) пункта ПКУ (SSP), то объем необходимой работы уменьшается и такой план развития более безопасен, поскольку отпадает необходимость использования станций МС (LE) сложных конструкций или выполнения их широкомасштабной замены и модернизации.

Кроме того, с развитием сети ССП (NGN) становится более привлекательной концепция разделения коммутации и управления, поскольку уровню услуг придется решать все больше задач повышенной степени сложности, и требования к уровням сети будут повышаться. В этом смысле независимый уровень услуг, предложенный в развивающейся системе ТфОП (PSTN) согласно данному изобретению, обеспечивает более четкую организацию уровней сети, что делает более понятным разделение функций каждого уровня.

Краткое описание чертежей

На фиг.1 представлена схема, на которой изображена базовая архитектура сети ТфОП (PSTN) согласно уровню техники;

На фиг.2 представлена схема, на которой изображена архитектура развивающейся системы ТфОП (PSTN) согласно уровню техники;

На фиг.3 представлена схема, на которой изображена структура традиционной сети ИС (IN) на базе ТфОП (PSTN);

На фиг.4 представлена схема, на которой изображена архитектура развивающейся системы ТфОП (PSTN) на базе сети ИС (IN) согласно уровню техники;

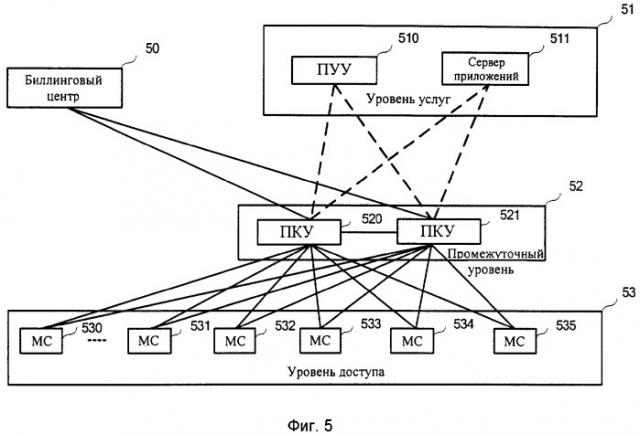

На фиг.5 представлена схема, на которой изображена архитектура развивающейся системы ТфОП (PSTN) согласно варианту реализации данного изобретения;

На фиг.6 изображен алгоритм обработки услуги одновременной посылки вызовов в развивающейся системе ТфОП (PSTN), представленной на фиг.5.

Варианты реализации изобретения

Далее приведено подробное описание данного изобретения со ссылками на сопровождающие чертежи и варианты его реализации.

На фиг.5 представлена схема, на которой изображена архитектура развивающейся системы ТфОП (PSTN) согласно варианту реализации данного изобретения. Как изображено на фиг.5, система содержит биллинговый центр и три уровня, а именно уровень 51 услуг, промежуточный уровень 52 и уровень 53 доступа. Уровень 51 услуг содержит, по меньшей мере, одно устройство управления услугами, которое может быть пунктом ПУУ (SCP) 510 сети ИС (IN), сервером СП (AS) 511 сети ССП (NGN) или комбинацией пункта ПУУ (SCP) 510 и сервера СП (AS) 511. Промежуточный уровень 52 содержит, по меньшей мере, один пункт ПКУ (SSP), соединенный с пунктом ПУУ (SCP) 510 и с сервером СП (AS) 511 уровня 51 услуг. Пункты ПКУ (SSP) 520 и 521, соединенные между собой, изображены в качестве примера на фиг.5. Уровень 53 доступа содержит большое количество станций МС (LE), соединенных с пунктами ПКУ (SSP) промежуточного уровня 52, которые на фиг.5 представлены станциями МС (LE) 530, 531, 532, 533, 534 и 535. Биллинговый центр 50 соединен с пунктами ПКУ (SSP) 520 и ПКУ (SSP) 521.

На уровне 53 доступа каждая из станций МС (LE) предназначена для принятия вызовов услуг с пользовательских терминалов и для направления принятых вызовов услуг в пункт ПКУ (SSP), соединенный с этой станцией МС (LE) на промежуточном уровне. В варианте реализации данного изобретения каждая станция МС (LE) может быть соединена, по меньшей мере, с одним пунктом ПКУ (SSP), и количество пунктов ПКУ (SSP), с которыми соединена станция МС (LE), зависит от конкретного сетевого окружения.

В данном варианте реализации каждая станция МС (LE) по-прежнему использует традиционную Программно-управляемую Систему Коммутации Телефонных Линий станций МС (LE) исходной ТфОП (PSTN). Однако данный вариант реализации изобретения использует именно базовую функция переадресации услуг, поэтому необходимо выполнить конфигурирование данных для каждой Программно-управляемой Системы Коммутации Телефонных Линий каждой МС (LE) таким образом, чтобы все вызовы, принятые этой станцией МС (LE), были бы направлены непосредственно в пункт ПКУ (SSP), соединенный с данной станцией МС (LE) на промежуточном уровне 52.

На промежуточном уровне 52 каждый пункт ПКУ (SSP) содержит модули ФУВ (CCF) и ФКУ (SSF). Модуль ОКУ (SSF) предназначен для реализации интерфейса связи между модулем ФУВ (CCF) и устройством управления услугами и для пересылки управляющей команды, возвращенной из устройства управления услугами, в модуль ФУВ (CCF); модуль ФУВ (CCF) предназначен для выполнения обработки вызова/соединения и для управления вызовами услуг согласно управляющей команде, переданной модулем ФКУ (SSF); если устройство управления услугами - это сервер СП (AS) сетей ССП (NGN) или 3G, то интерфейс связи, реализованный модулем ФКУ (SSF), должен также содержать интерфейс протокола пакетной передачи для обеспечения связи с сервером СП (AS). Пункт ПКУ (SSP) предназначен, в основном, для установления соединения с вызовом услуги, а условие коммутации услуги может быть задано и сохранено в зависимости от таких факторов, как номер вызывающего абонента, номер вызываемого абонента или тип услуги; модуль ФУВ (CCF) определяет, соответствует ли вызов услуги условию коммутации; если вызов услуги соответствует условию коммутации, то он будет направлен на соответствующее устройство управления услугами; в противном случае коммутация осуществлена не будет.

Пункт ПКУ (SSP) предназначен для приема вызовов услуг из станции МС (LE), для установления соединений с вызовами услуг, коммутации и перенаправления вызовов услуг согласно условию коммутации к соответствующему устройству управления услугами, выполнения управляющей команды, возвращенной из устройства управления услугами, и осуществления управления вызовами. Пункт ПКУ (SSP) также передает информацию об услуге в биллинговый центр для начисления оплаты.

В пункте ПКУ (SSP) для определенной услуги могут быть также созданы пункт обнаружения и пункт управления, где пункт обнаружения предназначен для информирования устройства управления услугами о событиях, происходящих в процессе обработки вызова, и для ожидания новой управляющей команды из устройства управления услугами, а пункт управления предназначен для управления процедурой вызова согласно управляющей команде, полученной от устройства управления услугами.

Пункт ПКУ (SSP) данной реализации изобретения образован путем реконструкции традиционной Программно-управляемой Системы Коммутации Телефонных Линий станции ПС (ТЕ) исходной сети ТфОП (PSTN). В традиционной Программно-управляемой Системе Коммутации Телефонных Линий исходной сети ТфОП (PSTN), т.е. на станциях, действующих по принципу коммутации каналов, реализованы такие функции, как доступ, функция ФУВ (CCF), функции коммутации, услуг и сигнализации. Все эти функции объединяет в себе одна станция, образуя интегрированную, замкнутую и специализированную системную структуру. Ее реконструкция предполагает удаление модуля с функцией обработки услуг традиционной Программно-управляемой Системы Коммутации Телефонных Линий, упрощение модуля ФУВ (CCF) таким образом, что он более не будет связан с реализацией услуг, модернизацию и преобразование модуля с функцией коммутации в модуль ФКУ (SSF), который будет реализовывать интерфейс связи между исходным модулем ФУВ (CCF) станции и модулем ФУУ (SCF) в устройстве управления услугами, в результате чего станция сможет осуществлять управление вызовами услуг под управлением модуля ФУУ (SCF). Более подробно, способ упрощения модуля ФУВ (CCF), позволяющий организовать его не связанным с реализацией услуг, а также модернизации и преобразования модуля с функцией коммутации в модуль ФКУ (SSF) аналогичен тому пути упрощения, модернизации и преобразования Программно-управляемой Системы Коммутации Телефонных Линий в развивающейся системе ТфОП (PSTN) на базе сети ИС (IN), который уже известен из уровня техники и далее здесь описан не будет. Посредством вышеупомянутой реконструкции традиционную Программно-управляемую Систему Коммутации Телефонных Линий станции ПС (ТЕ) сети ТфОП (PSTN) можно преобразовать в пункт ПКУ (SSP) способом, предложенным в варианте реализации изобретения. Если традиционная Программно-управляемая Система Коммутации Телефонных Линий исходной станции ПС (ТЕ) уже поддерживает некоторые интерфейсы и протоколы передачи пакетов, то вызов услуги может быть направлен реконструированным пунктом ПКУ (SSP) непосредственно на сервер СП (AS) сетей ССП (NGN) или 3G, и этот СП (AS) предназначен для обработки вызова услуги. Если традиционная Программно-управляемая Система Коммутации Телефонных Линий исходной станции ПС (ТЕ) не поддерживает интерфейсы и протоколы передачи пакетов, то в тех случаях, когда устройством управления услугами является сервер СП (AS), к модулю ФКУ (SSF) пункта ПКУ (SSP) необходимо добавить интерфейсы и протоколы передачи пакетов.

При последующем развитии и расширении сети пункт ПКУ (SSP) промежуточного уровня данного варианта реализации может стать контроллером КМШ (MGC) сети ССП (NGN). Так как многие из функций контроллера КМШ (MGC) могут быть реализованы программным обеспечением Программно-управляемой Системы Коммутации Телефонных Линий существующей станции коммутации каналов, то контроллер КМШ (MGC) согласно данному варианту реализации может быть образован посредством реконструкции традиционной Программно-управляемой Системы Коммутации Телефонных Линий исходной станции ПС (ТЕ) сети ТфОП (PSTN) способом, аналогичным преобразованию Программно-управляемой Системы Коммутации Телефонных Линий в пункт ПКУ (SSP) вышеупомянутой развивающейся системы ТфОП (PSTN) на базе сети ИС (IN), который далее здесь не описывается.

На уровне 51 услуг в качестве устройства управления услугами
