Трубчатый теплооблаенник
Патент 233702
Классы МПК
Трубчатый теплооблаенник
Иллюстрации
Реферат

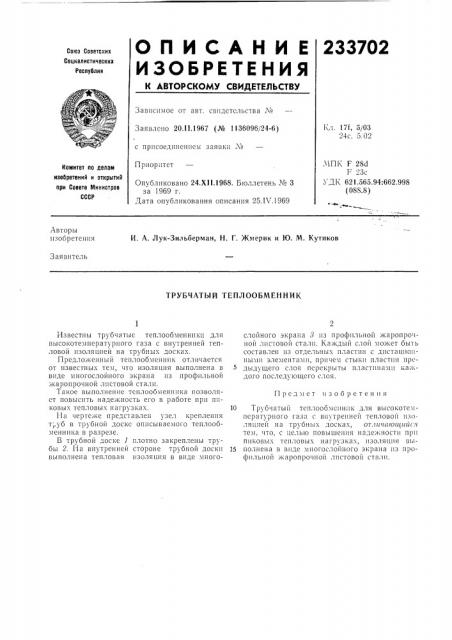

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
233702
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 171, 5/03
24с, 5,02
Заявлено 20.11.1967 (¹ 1136096/24-6) с присоединением заявки №.ЧПК Г 28d
F 23с! ДК 621.565.94:662.998 (088.8) Приоритет
Комитет па делам изобретений и открытий при Совете Министров
СССР
Опубликовано 24,Х11.1968. Бюллетень ¹ 3 за 1969 r.
Дата опубликования описания 25.й .1969
Авторы изобретения
И. A. Лук-Зильберман, Н. Г. Жмерик и Ю. М. Кутиков
Заявитель
ТРУБЧАТЫЙ ТЕПЛООБМЕННИК слойного экрана 8 из профильной жаропрочной листовой стали. Каждый слой может быть составлен из отдельных пластин с дистациоиными элементами, причем стыки! пластин предыдущего слоя перекрыты пластинами каждого последующего слоя.
10 Тр, очаты!! тсплооох!синяк p:!H высокотс1!псратуриого газа с внутренней тепловой изоляцией на трубных досках, отлика!ощпит тем, что, с целью повышения надежности при пиковых тепловых нагрузках, изоляция вы15 полнена в виде многослоиного экрана из профильной жаропрочной листовой стали.
Известны трубчатые теплообменнпки для высокотемпературного газа с внутренней тепловой изоляцией на трубных досках.
Предложенный теплообменник отличается от известных тем, что изоляция выполнена в виде многослойного экрана из профильной жаропрочной листовой стали.
Такое выполнение теплообменника позволяет повысить надежность его в работе при пиковых тепловых нагрузках.
I1а чертеже п,эедставлен узел креплени5! т;.уб в трубной доске описываемого теплообменника в разрезе.
В трубной доске l плотно закреплены трубы 2. 1la внутренней стороне трубной доски выполнена тепловая изоляция в виде многоПредмет изобретения
233702
Составитсль P. Данилов
Редактор П. И. Шлайи TexPc А. А. Камышникова Корректор А. П. Татаринцева
Закал 587 15 1 ираж 437 Подписное
ЦНИИПИ Комитета по деля:i изобрстсиий и открытий при Совете Министров СССР
Москва, Центр, пр. Ссрова, д. 4
1ипография, ир. Сапунова, 2
