Удлиненный электрический проводник, приспособленный для электрического соединения с электрическим контактом

Удлиненный электрический проводник, приспособленный для электрического соединения с электрическим контактом

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к удлиненному электрическому проводнику, в частности к удлиненному электрическому проводнику, приспособленному для электрического соединения с электрическим контактом.

Изобретение сделано главным образом для создания общих линий энергоснабжения и связи в жилых, промышленных и общественных зданиях и будет описано ниже в контексте этих приложений. Вместе с тем, следует понять, что изобретение не ограничивается этими областями применения и пригодно также для создания отдельных линий энергоснабжения или отдельных линий связи, будь то в зданиях вышеописанных категорий или где-либо еще.

Уровень техники

Любое обсуждение ранее предложенных технических решений по всему нижеследующему описанию следует рассматривать не иначе как признание того факта, что такое ранее предложенное техническое решение широко известно или образует часть распространенных общих знаний в данной области техники.

Созданные за последние годы известные удлиненные электрические проводники описаны в патентах США № 6309229 и 6395987, причем оба они поданы от имени автора данного изобретения. Хотя проводники, описанные в этих патентах, обеспечивают возможные решения проблем, которые указаны в описании, они являются относительно сложными и трудными в изготовлении, а также занимают значительный объем для обеспечения предусматриваемой допустимой нагрузки по току.

Проводники этих типов, как правило, выполнены из листа меди и, в контексте единицы длины и допустимой нагрузки по току, являются тяжелыми, а значит и относительно дорогими, и трудными для транспортировки. Кроме того, производство таких проводников приводит к образованию отходов в значительных количествах.

Раскрытие изобретения

Задача изобретения состоит в том, чтобы преодолеть или смягчить, по меньшей мере, один из недостатков известных технических решений либо создать полезную альтернативу этим решениям.

В соответствии с первым аспектом настоящего изобретения предложен удлиненный электрический проводник, приспособленный для электрического соединения с электрическим контактом, включающий в себя

продольно простирающееся удлиненное тело для ограничения первой поверхности контакта и

совокупность отстоящих друг от друга в продольном направлении ребер, которые проходят от упомянутого тела до соответствующих свободных концов, которые отстоят от первой поверхности контакта для обеспечения продвижения контакта между упомянутым телом и одним или более ребрами, причем каждое ребро включает в себя соответствующую вторую поверхность контакта, которая находится напротив первой поверхности контакта, и при этом, когда происходит продвижение контакта между телом и одним или более ребрами, упомянутая первая поверхность и соответствующая одна или более вторых поверхностей упруго отклоняются, входя в сцепление с упомянутым контактом.

В предпочтительной форме осуществления промежуток между свободными концами и первой поверхностью контакта больше, чем промежуток между первой и второй поверхностями контакта.

Ребра предпочтительно упруго установлены на упомянутое тело. В более предпочтительном варианте ребра являются упругими.

В варианте, также являющемся предпочтительным, тело представляет собой электропроводный лист, имеющий два противоположных удлиненных, продольно простирающихся края, причем ребра проходят от одного из краев. В некоторых вариантах осуществления тело включает в себя дополнительную электропроводную полосу, которая проходит от другого края. Эту дополнительную электропроводную полосу предпочтительно используют в сильноточных приложениях.

В предпочтительной форме осуществления соседние свободные концы механически соединены для совместного увеличения упругого отклонения. В более предпочтительном варианте соседние свободные концы механически соединены посредством соответствующих промежуточных сегментов, выполненных как единое целое с упомянутыми концами. В еще более предпочтительном варианте эти сегменты совместно со свободными концами ограничивают лицевую поверхность сцепления для направления продвижения контакта, обеспечивая возникающее в результате отклонения сцепление с первой и второй поверхностями. В предпочтительных вариантах осуществления лицевая поверхность сцепления является непрерывной.

Лицевая поверхность сцепления предпочтительно расположена напротив первой поверхности и наклонена относительно нее. В более предпочтительном варианте лицевая поверхность сцепления проходит между внутренним краем и внешним краем, который оканчивается напротив другого края.

В варианте, также являющемся предпочтительным, когда первая и вторая поверхности отклонены, войдя в сцепление с контактом, внутренний край упирается в этот контакт. В более предпочтительном варианте ребра пресекают продольное движение контакта.

В предпочтительной форме осуществления проводник выполнен из непрерывного электропроводного листа, который загнут на себя вдоль продольной линии загиба. В более предпочтительном варианте упомянутый лист отштампован для образования ребер. Однако в других вариантах осуществления лист вырезан или сформован иным образом.

В предпочтительном варианте первая поверхность контакта является, по существу, плоской, а вторые поверхности контакта являются, по существу, дугообразными. В некоторых вариантах осуществления вторые поверхности контакта включают в себя составляющую дугу.

В соответствии со вторым аспектом изобретения предложен удлиненный электрический проводник, приспособленный для электрического соединения с электрическим контактом, включающий в себя

продольно простирающееся удлиненное первое тело для ограничения, по существу, плоской поверхности контакта и

продольно простирающееся удлиненное второе тело, установленное на первое тело, для ограничения дугообразной поверхности контакта, которая расположена напротив плоской поверхности контакта, при этом, когда происходит продвижение контакта между первым и вторым телами, упомянутые плоская и дугообразная поверхности упруго отклоняются, входя в сцепление с упомянутым контактом.

В предпочтительном варианте дугообразная поверхность контакта сегментирована. В более предпочтительном варианте второе тело включает в себя совокупность отстоящих друг от друга в продольном направлении ребер, которые проходят от первого тела до соответствующих свободных концов, которые совместно ограничивают дугообразную поверхность. В еще более предпочтительном варианте свободные концы механически соединены. В предпочтительных вариантах осуществления свободные концы механически взаимно соединены посредством соответствующих промежуточных сегментов, выполненных как единое целое с упомянутыми концами.

В предпочтительном варианте осуществления первое тело является, по существу, плоским и включает в себя две противоположные лицевые поверхности, одна из которых ограничивает плоскую поверхность контакта. В более предпочтительном варианте второе тело является дугообразным и включает в себя противоположные выпуклую и вогнутую лицевые поверхности, выполненные ограничивающими дугообразную поверхность контакта.

В соответствии с третьим аспектом изобретения предложен короб для удлиненного электрического проводника, приспособленного для электрического соединения с электрическим контактом, включающий в себя

продольно простирающийся корпус,

одно или более монтажных образований, расположенных внутри корпуса для крепления проводника к корпусу с устранением возможности выпадения,

отверстие в корпусе для заключения в нем контакта и обеспечения тем самым введения контакта в сцепление с проводником и

укупорочное средство, установленное на корпус, для перемещения между открытой конфигурацией и закрытой конфигурацией по отношению к отверстию, когда контакт соответственно заключен и не заключен внутри отверстия.

В предпочтительном варианте укупорочное средство установлено на корпус для поворота между открытой и закрытой конфигурациями. В более предпочтительном варианте укупорочное средство шарнирно прикреплено к корпусу. В еще более предпочтительном варианте укупорочное средство упруго отклонено к закрытой конфигурации.

В некоторых вариантах осуществления укупорочное средство упруго отклонено к закрытой конфигурации. В предпочтительном варианте укупорочное средство включает в себя внутренний отклоняющий элемент для обеспечения упругого отклонения. В одном варианте осуществления отклоняющий элемент представляет собой пластинчатую пружину.

В некоторых вариантах осуществления укупорочное средство включает в себя продольную линию пониженной прочности, вокруг которой оно упруго деформируется из закрытой конфигурации.

В варианте, также являющемся предпочтительным, контакт является частью контактного узла, и когда этот узел продвигается в отверстие, укупорочное средство движется к открытой конфигурации. В более предпочтительном варианте контактный узел сцеплен с укупорочным средством для осуществления продвижения к открытой конфигурации.

В предпочтительной форме осуществления монтажное образование является каналом для крепления, который проходит непрерывно через корпус. В более предпочтительном варианте этот канал включает в себя непрерывный открытый конец для заключения в нем контакта. В более предпочтительном варианте этот открытый конец обращен вниз. В предпочтительных вариантах осуществления открытый конец ограничивает дно канала.

В предпочтительном варианте корпус включает в себя совокупность отстоящих друг от друга каналов для крепления соответствующих проводников с устранением возможности выпадения. В более предпочтительном варианте, эти каналы параллельны. В предпочтительном варианте осуществления, эти каналы имеют одинаковую протяженность в продольном направлении и отстоят друг от друга в поперечном направлении.

В варианте, также являющемся предпочтительным, укупорочное средство получено путем экструзии.

В предпочтительной форме осуществления укупорочное средство в закрытой конфигурации простирается через отверстие. В более предпочтительном варианте отверстие простирается в продольном направлении, а короб включает в себя совокупность укупорочных средств, которые в закрытой конфигурации совместно простираются в продольном направлении, по существу, через все отверстие. В еще более предпочтительном варианте движение одного укупорочного средства между открытой и закрытой конфигурациями происходит независимо от движения любого другого из укупорочных средств. В предпочтительном варианте осуществления укупорочные средства являются модульными.

В некоторых вариантах осуществления укупорочные средства выполнены из удлиненной полосы и перемежаются продольно проходящими пазами. В других вариантах осуществления корпус включает в себя канал на своей задней поверхности для использования с клейкой лентой для крепления корпуса к несущей поверхности. В предпочтительном варианте корпус включает в себя внутреннюю полость для заключения в ней головки крепежного средства с целью крепления корпуса к несущей поверхности.

В предпочтительном варианте укупорочное средство установлено внутри корпуса и в закрытой конфигурации проходит вверх от корпуса через отверстие. В более предпочтительном варианте укупорочное средство шарнирно закреплено на корпусе или рядом с ним, при этом движение между открытой и закрытой конфигурациями происходит внутри корпуса. В предпочтительном варианте осуществления отверстие включает в себя два противоположных края, а укупорочное средство простирается от монтажного конца, который шарнирно сцеплен с корпусом рядом с одним из противоположных краев, до свободного конца, который в закрытой конфигурации находится рядом с другим из противоположных краев.

В варианте, также являющемся предпочтительным, монтажное образование включает в себя позиционирующее образование для ориентации проводника для упругой деформации после сцепления с контактом. В более предпочтительном варианте проводник включает в себя совокупность лицевых поверхностей сцепления, предназначенных для сцепления с контактом, а позиционирующее образование ориентирует лицевые поверхности сцепления для упругой деформации, приводящей к сцеплению с контактом. В еще более предпочтительном варианте позиционирующее образование является выступом, который выступает из монтажного образования.

В других вариантах осуществления монтажное образование включает в себя канал, имеющий открытый конец, ограниченный отверстием. В более предпочтительном варианте отверстие обращено вниз. В еще более предпочтительном варианте укупорочное средство является створкой, которая в закрытой конфигурации простирается, по существу, через все отверстие и которая упруго деформируется контактом с переходом в открытую конфигурацию.

В соответствии с четвертым аспектом изобретения предложен короб для удлиненного электрического проводника, имеющего два противоположных сцепляемых элемента, приспособленных для электрического соединения с электрическим контактом, один из которых является, по существу, плоским, а другой является дугообразным, причем короб включает в себя

продольно простирающийся корпус,

одно или более монтажных образований, расположенных внутри корпуса для крепления проводника к корпусу с устранением возможности выпадения,

отверстие в корпусе для заключения в нем контакта и обеспечения тем самым введения контакта в сцепление с проводником и

одно или более позиционирующих образований, связанных монтажными образованиями, для ориентации проводника с целью гарантии того, что, по существу, плоская лицевая поверхность сцепления будет наклонена относительно контакта.

В предпочтительном варианте короб включает в себя укупорочное средство, которое установлено на корпус для перемещения между открытой и закрытой конфигурациями по отношению к отверстию, когда контакт заключен или не заключен внутри отверстия.

В варианте, также являющемся предпочтительным, дугообразная лицевая поверхность сцепления включает в себя составляющую дугу.

В предпочтительной форме осуществления монтажные образования крепят проводник с устранением возможности выпадения внутри корпуса. При типичных напряжениях бытовой сети переменного тока требуется гарантировать безопасность людей, находящихся в непосредственной близости. Вместе с тем, для приложений, обуславливающих постоянный ток малых напряжений, конструкция короба предусматривает, что проводник частично или, по существу, полностью расположен снаружи корпуса.

В некоторых вариантах осуществления короб выполнен с возможностью прокладки в нем трех или более удлиненных электрических проводников. В предпочтительном варианте эти проводники отстоят друг от друга для формирования совокупности электрических цепей.

В соответствии с пятым аспектом изобретения предложен короб для удлиненного электрического проводника, приспособленного для электрического соединения с электрическим контактом, включающий в себя

продольно простирающийся корпус,

канал с открытыми концами, расположенный внутри корпуса, для крепления проводника к корпусу с устранением возможности выпадения,

отверстие в корпусе для заключения в нем контакта и обеспечения тем самым введения контакта в сцепление с проводником и

укупорочное средство, которое расположено внутри корпуса рядом с каналом с открытыми концами, для перемещения между закрытой конфигурацией и открытой конфигурацией для обеспечения препятствия непреднамеренному доступу к проводнику.

В предпочтительном варианте укупорочное средство перемещается в открытую конфигурацию, когда контакт вводится в сцепление с проводником. В более предпочтительном варианте только часть укупорочного средства рядом с контактом перемещается в открытую конфигурацию.

В соответствии с шестым аспектом изобретения предложен контактный узел для электрического соединения с совокупностью проводников, содержащихся внутри короба, при этом контакт включает в себя

корпус, перемещаемый с введением в сцепление с контактом, и

совокупность контактных формирований, установленных на корпус и перемещаемых с введением в сцепление с соответствующими проводниками в заранее определенной последовательности.

В предпочтительном варианте корпус выполнен перемещаемым с введением в отпускаемое сцепление с коробом, а контактные формирования выполнены перемещаемыми с введением в отпускаемое сцепление с соответствующими проводниками.

В варианте, также являющемся предпочтительным, контактные формирования включают в себя, по меньшей мере, два штыря, один из которых выступает из корпуса дальше, чем другой. В более предпочтительном варианте контактные образования включают в себя три параллельных штыря, которые выступают в поперечном направлении из корпуса и оканчиваются тремя концами, которые отстоят в поперечном направлении друг от друга.

В предпочтительной форме осуществления контакт включает в себя, по меньшей мере, два параллельных штыря, а относительное смещение в поперечном направлении между штырями и соответствующими проводниками таково, что обеспечивается упомянутая заранее заданная последовательность.

Контактный узел предпочтительно включает в себя активный штырь и нейтральный штырь, и при этом заранее заданная последовательность предусматривает введение нейтрального штыря, а затем и активного штыря в сцепление с соответствующими проводниками. В более предпочтительном варианте контактный узел включает в себя активный штырь, нейтральный штырь и заземляющий штырь, а упомянутая заранее определенная последовательность предусматривает введение заземляющего штыря, а затем - нейтрального штыря и активного штыря в сцепление с соответствующими проводниками. В еще более предпочтительном варианте нейтральный штырь и активный штырь, по существу, одновременно вводятся в сцепление с соответствующими проводниками. В других вариантах осуществления упомянутая заранее определенная последовательность предусматривает введение заземляющего штыря, затем нейтрального штыря, а затем и активного штыря в сцепление с соответствующими проводниками.

В варианте, также являющемся предпочтительным, штыри выполнены перемещаемыми с выведением из зацепления с соответствующими проводниками, причем перемещение происходит в последовательности, обратной по отношению к упомянутой заранее заданной последовательности.

В некоторых вариантах осуществления штыри выполнены отклоняемыми с выведением из сцепления с соответствующими проводниками. В других вариантах осуществления штыри соединены с кулачком, расположенным с обеспечением возможности отклонения штырей с введением в сцепление с соответствующими проводниками. В других вариантах осуществления штыри снабжены соединителями для соединения с соответствующими кабелями для подачи электроэнергии или сигналов в проводники или из проводников. Штыри предпочтительно выполнены как единое целое с корпусом и соответствующими кабелями для подачи электроэнергии или сигналов в проводники или из проводников. В некоторых вариантах осуществления штыри соединены с соответствующими розеточными образованиями для подачи электроэнергии или сигналов в проводники или из проводников. В других вариантах осуществления штыри расположены в обратном порядке, чтобы гарантировать введение контактного узла в сцепление с проводниками с другого направления. В дополнительных вариантах осуществления штыри расположены с обеспечением возможности введения в сцепление с поднабором проводников в коробе. В предпочтительном варианте осуществления корпус включает в себя направляющую, указывающую пользователю, что контактный узел сцеплен с соответствующими проводниками. Эта направляющая предпочтительно обеспечивает пользователю визуальное указание. В более предпочтительном варианте корпус включает в себя визуально отличимую часть, а направляющая включает в себя проем, через который пользователь может видеть упомянутую часть, когда контактный узел сцеплен с соответствующими проводниками.

В соответствии с седьмым аспектом изобретения предложен удлиненный электрический проводник для электрического соединения с электрическим контактом, включающий в себя

продольно простирающийся удлиненный электропроводный лист, имеющий первую лицевую поверхность и вторую лицевую поверхность, противоположную первой лицевой поверхности, причем первая лицевая поверхность ограничивает первую поверхность контакта, и

совокупность ребер, отстоящих друг от друга в продольном направлении, которые простираются в поперечном направлении от листа, по меньшей мере, вдоль участка первой поверхности контакта, но не вдоль второй лицевой поверхности, при этом каждое ребро включает в себя соответствующую вторую поверхность контакта, причем при продвижении контакта между листом и одним или более ребрами первая поверхность и соответствующая одна или более вторых поверхностей соответственно отклоняются с введением в сцепление с контактом.

В предпочтительном варианте лицевые поверхности соединяются вдоль первого общего продольного края и второго общего продольного края, а ребра простираются от первого края и оканчиваются соответствующими свободными концами. В более предпочтительном варианте вторые поверхности контакта расположены между первым краем и соответствующими свободными концами. В еще более предпочтительном варианте свободные концы оканчиваются между первым и вторым краями. В некоторых вариантах осуществления свободные концы выходят за пределы второго края. Вместе с тем, свободные концы не проходят вокруг второго края.

В соответствии с восьмым аспектом изобретения предложен контактный узел для электрического соединения с совокупностью проводников, содержащихся внутри короба, при этом контакт включает в себя

корпус, перемещаемый с введением в сцепление с коробом,

совокупность контактных образований, установленных на корпус и перемещаемых с введением в сцепление с соответствующими проводниками, и

направляющую, которая установлена на корпус и обеспечивает внешнее указание, что контактные образования сцеплены с соответствующими проводниками.

В одном варианте осуществления корпус включает в себя визуально отличимую часть, а направляющая включает в себя проем, который расположен над этой частью и через который ее можно увидеть, когда контактные образования сцеплены с соответствующими проводниками. В противном случае упомянутая часть, по существу, скрыта от взгляда.

Краткое описание чертежей

Теперь, со ссылками на прилагаемые чертежи, будет приведено описание предпочтительных вариантов осуществления изобретения, при этом:

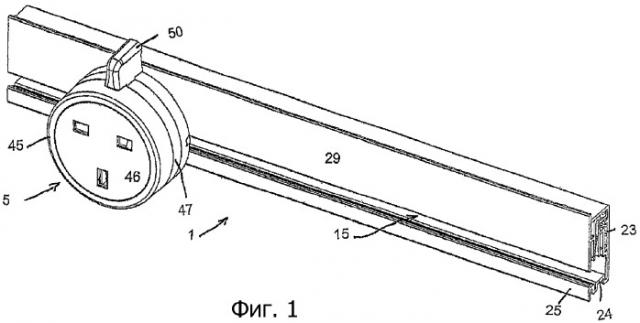

на фиг.1 представлено перспективное изображение короба, соответствующего изобретению, в сочетании с контактным узлом, также соответствующим изобретению, который установлен на короб в конфигурации, обеспечивающей подвижность;

на фиг.2 представлено перспективное изображение контактного узла согласно фиг.1;

на фиг.3 представлен в увеличенном масштабе вид короба и контактного узла согласно фиг.1, при этом контакт находится в рабочей конфигурации;

на фиг.4 представлен в увеличенном масштабе вид сбоку короба согласно фиг.1;

на фиг.5 представлен вид сбоку короба и контактного узла согласно фиг.3;

на фиг.6 представлен в увеличенном масштабе вид сбоку короба и контактного узла, когда они переместились друг относительно друга и из конфигурации, обеспечивающей подвижность, к рабочей конфигурации;

на фиг.7 представлен вид сбоку, аналогичный фиг. 6, при этом короб и контактный узел находятся в промежуточном состоянии между рабочей конфигурацией и конфигурацией, обеспечивающей подвижность;

на фиг.8 представлено выполненное с вырезом перспективное изображение сзади короба и контактного узла, когда они находятся в промежуточном состоянии между рабочей конфигурацией и конфигурацией, обеспечивающей подвижность;

на фиг.9 представлен в увеличенном масштабе вид сбоку короба, показанного на фиг.1, иллюстрирующий перемещаемое укупорочное средство в закрытой конфигурации;

на фиг.10 представлен вид, аналогичный тому, который представлен на фиг.9, изображающий укупорочное средство в открытой конфигурации;

на фиг.11 представлен вид сбоку проводника, соответствующего изобретению;

на фиг.12 представлено перспективное изображение проводника согласно фиг.11;

на фиг.13 представлено поперечное сечение скатки проводников согласно фиг.11;

на фиг.14 представлен вид сбоку, аналогичный фиг. 11, сильноточного проводника, соответствующего изобретению;

на фиг.15 представлено перспективное изображение проводника согласно фиг.11, проходящего между двумя коробами, согласно фиг.1;

на фиг.16 представлено перспективное изображение проводника на промежуточной стадии его изготовления; и

на фиг.17 представлен вид сбоку контактного узла согласно фиг.1, изображающий контактные образования.

На фиг.18 представлен в увеличенном масштабе вид сбоку короба согласно фиг.1;

на фиг.19 представлено в увеличенном масштабе поперечное сечение перемещаемого укупорочного средства;

на фиг.20 представлено перспективное изображение укупорочного средства согласно фиг.19;

на фиг.21 представлено перспективное изображение укупорочного средства в открытом и закрытом положении;

на фиг.22 представлено перспективное изображение с пространственным разделением элементов контактного узла;

на фиг.23 представлено перспективное изображение короба в сочетании с контактным узлом, который установлен на короб, в конфигурации, обеспечивающей подвижность;

на фиг.24 представлено перспективное изображение сзади контактного узла в рабочей конфигурации;

на фиг.25 представлено перспективное изображение сзади контактного узла в конфигурации, обеспечивающей подвижность;

на фиг.26 представлено перспективное изображение альтернативного контактного узла;

на фиг.27 представлено перспективное изображение еще одного альтернативного контактного узла;

на фиг.28 представлено перспективное изображение контактного узла согласно фиг.27, сцепленного с коробом;

на фиг.29 представлено перспективное изображение дополнительного альтернативного контактного узла, сцепленного с коробом;

на фиг.30 представлен вид сбоку в поперечном сечении альтернативной компоновки короба;

на фиг.31 представлено перспективное изображение короба согласно фиг.15 с установленными уголковым коробом и концевой крышкой;

на фиг.32 представлено перспективное изображение с пространственным разделением деталей уголкового короба согласно фиг.31;

на фиг.33 представлено перспективное изображение с пространственным разделением деталей крышки согласно фиг.31.

Осуществление изобретения

Обращаясь к фиг.1-10, а также фиг.15 и 17, в частности, к фиг.1, 4 и 17, отмечаем, что здесь изображен удлиненный изолирующий короб 1 для трех в основном параллельных удлиненных электрических проводников 2, 3 и 4, приспособленных для электрического соединения контактного узла 5, имеющего соответствующие электрические контакты в форме штырей 7, 8 и 9. Короб 1 включает в себя продольно простирающийся пластмассовый корпус 11, по существу, удовлетворительной формы поперечного сечения, полученный путем экструзии. Внутри корпуса 11 находятся три канала 12, 13 и 14 с открытыми концами, предназначенные для крепления с устранением возможности выпадения соответствующих проводников 2, 3 и 4 внутри корпуса. В удлиненном продольно простирающемся отверстии 15 в корпусе 11 заключен узел 5, вследствие чего штыри 7, 8 и 9 могут быть введены в сцепление с соответствующими проводниками 2, 3 и 4. Как лучше всего показано на фиг.4, внутри корпуса 11 рядом с каналами 13 и 14 с открытыми концами расположены два упруго деформируемых пластмассовых укупорочных средства 17 и 18 перемещения между закрытой конфигурацией, показанной на чертеже, и открытой конфигурацией для обеспечения препятствия непреднамеренному доступу к проводникам 3 и 4.

Корпус 11 в этом варианте осуществления является трехэлементной конструкцией и включает в себя жесткий пластмассовый монтажный кронштейн 21, который прикреплен к стене или другому несущему элементу, вдоль которых или между которыми должен проходить упомянутый корпус. Крепление в этом варианте осуществления производится с помощью совокупности металлических винтов 22, отстоящих друг от друга в продольном направлении, которые проходят через отверстия (не показаны) в кронштейне 21. В других вариантах осуществления крепление производится с помощью других средств, например, болтов, клея, заклепок и т.п.

Кронштейн 21 включает в себя заднюю пластину 23, основание 24, которое выступает вперед из дна пластины 23, и переднюю пластину 25, которая выступает, по существу, перпендикулярно из основания 24. Пластина 23 включает в себя быстро сочленяемый фитинг 26, причем пластина 23 и основание 24 совместно ограничивают канал 27 для крепления.

Пластина 23, основание 24, фитинг 26 и канал 27 выполнены как единое целое.

Корпус 11 также включает в себя пластмассовый передний кронштейн 28, имеющий переднюю пластину 29, которая отстоит от пластины 25 и расположена в одной плоскости с ней, для ограничения отверстия 15. От пластины 29 простирается жесткий стеночный узел 30, который вместе с этой пластиной ограничивает каналы 12, 13 и 14. Узел 30 также включает в себя быстро сочленяемый фитинг 31 и блокировочную опору 32, которые соответственно взаимодействуют с фитингом 26 и каналом 27, дополняя их.

Пластина 29, узел 30, фитинг 31 и опора 32 выполнены как единое целое.

Каналы 12, 13 и 14 включают в себя соответствующие выступы для крепления, выполненные в форме пар противоположных продольно простирающихся гребней 35 и 36, которые проходят по направлению друг к другу, ограничивая открытый конец соответствующих каналов. Эти гребни крепят проводники 2, 3 и 4 в соответствующих каналах и включают в себя нижние скошенные края для направления штырей 7, 8 и 9 в каналы.

Каналы также включают в себя монтажные образования в форме соответствующих упоров 37 и выемок 55, которые оформляют внутренность каналов для гарантии наклона соответствующих проводников относительно штырей. Эта функциональная особенность будет подробнее описана ниже.

Основание 24 включает в себя установочное образование в форме продольного канала 38, который имеет такую же протяженность, как корпус 11, и включает в себя пары отстоящих друг от друга внутренних упоров. Внутри корпуса 11 простирается выполненное путем экструзии пластмассовое укупорочное средство 39, которое может перемещаться между открытой конфигурацией, показанной на фиг.4, и закрытой конфигурацией, показанной на фиг. 9. Укупорочное средство 39 имеет продольную длину примерно 50 мм и включает в себя несущее образование в форме рифленой затычки 40, которая в качестве элемента, по форме дополняющего канал 38, неподвижно установлена внутри него по посадке с натягом.

Укупорочное средство 39 также включает в себя затвор 41, который шарнирно прикреплен к затычке 40 с возможностью перемещения между открытой конфигурацией, в которой затвор, по существу, горизонтален, и закрытой конфигурацией, в которой затвор, по существу, вертикален. Свободный конец затвора 41 включает в себя козырек 42, который проходит вертикально от затвора, обеспечивая дополнительное сопротивление введению нежелательных инородных веществ в корпус 11.

На фиг.18 показан альтернативный вариант осуществления корпуса 11, в котором быстро сочленяемый фитинг 26 расположен снаружи, ограничивая большее пространство или полость 19 между монтажным кронштейном 21 и задней лицевой поверхностью передней пластины 29. Функция полости 19 состоит в том, чтобы обеспечить пространство для размещения крепежного болта 22, типы и размеры которого могут быть разными и который можно использовать для установки короба 1. В задней поверхности монтажного кронштейна 21 выше задней пластины 23 также сформирован продольно простирающийся канал или желоб 6. Желоб 6 выполнен с обеспечением возможности прокладки в нем двухсторонней клейкой ленты или другой клейкой полосы для установки короба 1 на поверхность. В некоторых вариантах осуществления способы установки с помощью желоба 6 или болта 22 используются совместно, а в других вариантах осуществления - по отдельности.

В нижней стенке основания 24 монтажного кронштейна 21 сформирован продольный канал 16, который выполнен с обеспечением возможности сцепления с соответствующим гребнем (не показан) на поверхности, где установлен короб 1. Сцепление гребня в канале 16 обеспечивает и дополнительную точку крепления для монтажного кронштейна 21, когда его используют совместно с болтом 22 и/или клейкой лентой и желобом 6. В дополнительном варианте нижняя стенка 24 выполнена плоской, то есть канал 16 исключен. Это обеспечивает дополнительную точку крепления, находящуюся ниже вдоль оси 33. Крепежным элементом в этом варианте осуществления является болт, винт, гвоздь, скоба или заклепка, пропущенный или пропущенная сквозь отверстие, проделанное в основании 24, или крепление осуществляется с помощью клея, клейкой ленты и т.п.

Продольная длина корпуса 11 изменяется в зависимости от места, где он установлен. Как правило, эта продольная длина находится в диапазоне от примерно 150 мм до многих десятков метров. В других вариантах осуществления, когда установка этого требует, используют намного меньшие или большие длины. Соответственно, когда укупорочное средство 39 имеет длину примерно 50 мм, предпочтительные варианты осуществления предусматривают использование совокупности подобных укупорочных средств, которые в закрытой конфигурации вместе занимают, по существу, все отверстие 15. В тех вариантах осуществления, где продольная длина корпуса 11 не является целым кратным длины укупорочного средства 39, один или более укупорочных средств подгоняют в размер.

Затвор 41 выполнен с возможностью упругого отклонения в закрытую конфигурацию и продвижения к открытой конфигурации, когда узел 5 продвигают в отверстие 15. Когда узел 5 в какой-то момент времени войдет в сцепление, по большей мере, с двумя соседними затворами, другие затворы останутся в закрытой конфигурации и поэтому продолжат препятствовать проникновению грязи, пыли и других инородных веществ в корпус 11.

На фиг.19 укупорочное средство 39 показано в поперечном сечении, чтобы проиллюстрировать отклоняющий элемент в форме внутренней пластинчатой пружины 43 из нержавеющей стали. В одном варианте осуществления эта пружина целиком расположена изнутри от стенок укупорочного средства 39 и выполнена с возможностью отклонения затвора 41 в закрытое положение, показанное на чертеже. Пружина содержит верхнюю часть 44, расположенную внутри основного тела затвора 44, дугообразную центральную часть 51, проходящую в области главного изгиба тела укупорочного средства 39 по направлению к затычке 40, и часть 52 основания, расположенную внутри конца затычки укупорочного средства 39. Затычка 40 имеет продольно простирающийся фланец 53 для сцепления с отстоящим каналом 39 в пластине 25.

На фиг.20 представлено перспективное изображение затычки 39, лучше всего иллюстрирующее совокупность параллельных пазов 54, отстоящих на одинаковые расстояния друг от друга, которые проходят вертикально через укупорочное средство 39 от выполненного как единое целое с ним щитка 42, через затвор 41 в область изгиба укупорочного средства 39. Пазы 54 делят укупорочное средство 39 на отдельно перемещаемые элементы, которые реагируют, в основном, независимо друг от друга на вставление одного или более узлов 5 в отверстие 15. Это увеличивает вероятность сохранения укупорочного средства 39 в закрытом положении между сторонами вставленного узла 5, позволяя избежать оставления внутреннего пространства короба 1 открытым. Работа укупорочного средства иллюстрируется на фиг.21, где для ясности
