Реферат

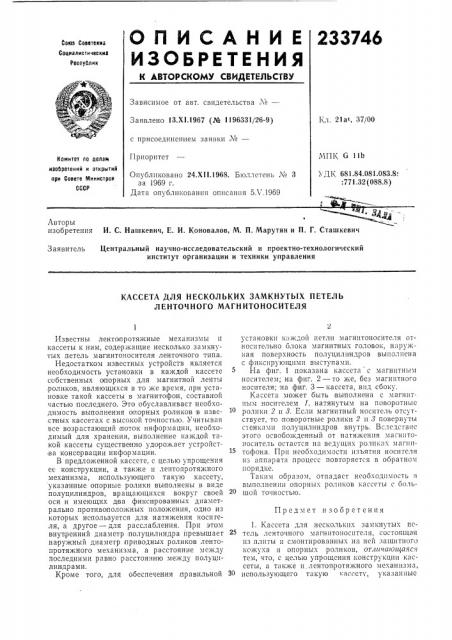

О П И С А Н И Е 233746

ИЗОБРЕТЕНИЯ

Союз Соеетскиз

Социалистическид

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 13.XI,1967 (№ 1196331/26-9) с присоед1гнением заявки ¹â€”

Приоритет

Кл. 21ат, 37/00

NHK G 11b

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.84.081.083.8:

:771,32 (088.8) Опубликовано 24.XII.1968. Бюллетень ¹ 3 за 1969 г.

Дата опублнкогання описания 5Х.1969

Авторы изобретения И. С. Нашкевич, Е. И. Коновалов, М. П. Марутян и П. Г, Сташкевич

Заявитель Центральный научно-исследовательский и проектно-технологический институт организации и техники управления

КАССЕТА ДЛЯ НЕСКОЛЬКИХ ЗАМКНУТЫХ ПЕТЕЛЬ

ЛЕНТОЧНОГО МАГНИТОНОСИТЕЛЯ

Предмет изооретения

Известны лентопротяжные Механизмы и кассеты к ним, содержащие несколько. замкнутых петель магнитоносителя ленточного типа.

Недостатком известных устройств является необходимость установки в каждой кассете сс бственных olllopHblx для магнитной ленты роликов, являющихся в то же время, при установке такой кассеты в магнитофон, составной частью последнего. Это обуславливает необходимость выполнения опорных роликов в извесгных кассетах с высокой точностью. Учитывая все возрастающий поток информации, необходимый для хранения, выполнение каждой такой кассеты существенно удорожает устройства консервации информации.

В предложенной кассете. с целью упрощечия ее конструкции, а также и лентопротяжного механизма, использующего такую кассету, указанные опорные ролики выполнены в виде полуцилиндров, вращающихся вокруг своей оси и имеющих два фиксированных диаметрально .противоположных положения, одно из которых используется для натяжения носигеля, а другое — для расслабления. При этом внутренний диаметр:полуцилиндра превышает наружный диаметр приводных роликов лентопротяжного механизма, а расстояние между последними равно расстоянию между полуцнлиндр ами.

Кроме того, для обеспечения, правильной установки квждoi петли магннтоносителя относительно блока магнитных головок, наружная поверхность полуцилиндров выполнена с фиксирующими выступами.

На фиг. 1 показана кассета с магнитным носителем; на фиг. 2 — то же, без магнитного носителя; на фиг. 3 — кассета, внд сбоку.

Кассета может быть выполнена с магнитным носителем 1, натянутым на поворотные ролики 2 и 8. Если магнитный носитель отсутствует, то .поворотные ролики 2 н 8 повернуты ст енкамп полуцилиндров внутрь. Вследствие этого освобожденный QT натяжен11я магHIITQноситель остается на ведущих роликах магнитофона. Прн необходимости изъятия носителя из аппарата процесс повторяется в обратном порядке.

Таким образом, отпадает необходимость в выполнении ollopHIIx роликов IIBcccTII с большой точностью.

1. Кассета для нескольких замкнутых петель ленточного магнитоносителя, состоящая нз плиты и смонтированных на ней за1цитного кожуха и опорных роликов, отличаю111а»с» тем, что, с целью упрощения конструкции кассеты, а также н лентопротяжного механизма, использующего такую «ассет ., указанные

233746

Фиг. 2 опорные ролики выполнены,в впде,полуцилиндров, вращающихся вокруг своей оси и имеющих два фиксированных диаметрально противоположных положения, одно из,которых используется для натяжения носителя, адругое — для расслабления, при этом внутренний .p,:àìåòð полуцилиндров превышает нарун ный диаметр, приводных роликов лентопротяжного механизма, а расстояние между последними равно ра сстоянию между полуцилиндрами.

2. Кассета по,п. 1, отличающаяся тем, что, с целью обеспечения правильной установки каждой петли магнитоносителя относительно блока магнитных головок, наружная поверхность полуцилиндров выполнена с фиксирующими выступами.
