Чернила, способ струйной печати, печатающий блок, картридж с чернилами и печатающее устройство для струйной печати

Чернила, способ струйной печати, печатающий блок, картридж с чернилами и печатающее устройство для струйной печати

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к чернилам для струйной печати, имеющим хорошее свойство окрашивания, хорошую влагостойкость и высокую надежность, способу струйной печати, печатающему блоку, картриджу с чернилами и печатающему устройству для струйной печати.

Предшествующий уровень техники

Способ струйной печати - это способ печати, предусматривающий нанесение капельки чернил на любой из носителей печатной информации, такой как обыкновенная бумага и глянцевые носители, для формирования изображения и быстро нашедший широкое применение благодаря снижению издержек и увеличению скорости печати. В связи с быстрым распространением цифровых фотоаппаратов и кинокамер, а также повышением качества изображения, получаемого этим способом, он нашел применение в качестве способа получения фотографического изображения, сравнимого с фотографией, полученной с помощью галогенида серебра.

В последние годы качество изображения повысилось, даже несмотря на предельное уменьшение размера капли чернил и улучшение цветовой гаммы, предусматриваемой при введении многоцветных чернил. Между тем, потребности в окрашивающем материале и чернилах выросли, поэтому ужесточились требования, например, к таким свойствам в контексте окрашивания и надежности, как адгезия и стабильность выбрасывания.

По сравнению с фотографией, полученной с помощью галогенида серебра, способ струйной печати создает проблемы, например, в смысле устойчивости сохранения изображения готового печатного продукта. Вообще говоря, печатный продукт, полученный посредством способа струйной печати, по устойчивости сохранения изображения уступает фотографии, полученной с помощью галогенида серебра, и обуславливает проблему, заключающуюся в том, что окрашивающий материал на печатном продукте склонен к ухудшению свойств, что вызывает изменение цветового тона и обесцвечивание изображения, когда печатный продукт подвергается воздействию света, влажности, тепла, окружающего газа, присутствующего в воздухе, и т.п. в течение длительного периода времени. Чтобы решить эту проблему, предложено большое количество технических решений.

Вообще говоря, способ струйной печати предусматривает использование чернил, каждые из которых имеют оттенок желтого, ярко-красного, голубого, черного и т.п. цветов. До настоящего времени считалось, что среди этих чернил желтые чернила должны быть улучшены по светостойкости, водостойкости, влагостойкости и т.п. Для улучшения этих свойств предложено, например, использовать окрашивающий материал, имеющий конкретную структуру, например представленный в справочнике по красителям (C.I.) прямой краситель желтого цвета (Direct Yellow) под номером 173 (C.I. Direct Yellow 173) или представленный в справочнике по красителям прямой краситель желтого цвета под номером 86 (C.I. Direct Yellow 86) (см., например, документы JP-А 02-233781 и JP-А 04-233975). Использование такого окрашивающего материала, как упомянутые выше, демонстрирует значительные повышения светостойкости, водостойкости и влагостойкости, но цветовой тон, свойство окрашивания, надежность и т.п. не находятся на удовлетворительных уровнях.

Также предложено использование представленного в справочнике по красителям прямого красителя желтого цвета под номером 132 (C.I. Direct Yellow 132) в качестве любого из таких материалов, как желтые чернила и окрашивающий материал, для комплекта чернил (см., например, документы JP-А 11-29729 и JP-А 2001-288391). Хотя этот окрашивающий материал часто использовали для получения чернил для струйной печати ввиду его надлежащего свойства окрашивания, этот окрашивающий материал обуславливает проблему, заключающуюся в том, что у него чрезвычайно плохая влагостойкость.

Также предложено использование окрашивающего материала, имеющего конкретную структуру, для повышения влагостойкости (см., например, документ JP-А 11-217529), а также использование комплекта чернил нескольких цветов для повышения влагостойкости (см., например, документ JP-А 11-180028).

В каждом из описанных предложений предпринята попытка повысить влагостойкость, но в зависимости лишь от структуры окрашивающего материала. Иными словами, ни предложение повысить влагостойкость посредством окрашивающего материала, имеющего конкретную структуру, ни предложение повысить влагостойкость посредством комплекта чернил нескольких цветов не может предотвратить миграцию, т.е. ухудшение качества изображения из-за изменения цветового тона в такой окружающей среде, как окружающая среда с высокой температурой и высокой влажностью.

Также предложен синтез нового окрашивающего материала, обладающего влагостойкостью, светостойкостью, водостойкостью, а также дающего оттенок и четкость, подходящие для струйной печати (см., например, документ JP-А 2003-321627). Вместе с тем, даже тогда, когда используется такой окрашивающий материал, не удается достичь уровня влагостойкости, требуемого в некоторых случаях при осуществлении современного способа струйной печати.

Краткое изложение существа изобретения

Технической задачей настоящего изобретения является повышение влагостойкости, являющейся наиважнейшим фактором в окрашивающем материале, имеющем желтый оттенок, а также получение желтых чернил, превосходных и по свойству окрашивания и по влагостойкости.

Окрашивающий материал, используемый в обычных желтых чернилах для струйной печати, склонен к снижению влагостойкости, причем упомянутый окрашивающий материал склонен к ухудшению свойства окрашивания, когда этот окрашивающий материал обладает надлежащей влагостойкостью. Вообще говоря, окрашивающему материалу, имеющему большую молекулярную массу, трудно двигаться в носителе печатной информации, когда окрашивающий материал вступает в контакт с избыточной влагой после того, как этот окрашивающий материал осел на носитель печатной информации. В результате можно повысить влагостойкость. Между тем, окрашивающий материал, обладающий большой молекулярной массой, имеет структуру, в которой велика часть, не участвующая в окрашивании, что снижает эффективность окрашивания в пересчете на единицу массы. Следовательно, когда используют окрашивающий материал, обладающий большим молекулярным весом и надлежащей влагостойкостью, свойство окрашивания должно быть удовлетворительным. Иными словами, нужно достичь совместимости между свойством окрашивания и влагостойкостью в чернилах, содержащих окрашивающий материал желтого цвета, чтобы увеличить стойкость сохранения изображения печатного продукта струйной печати до уровня, характерного для фотографии, полученной с помощью галогенида серебра, или более высокого уровня.

Были проведены обширные исследования, чтобы обнаружить механизм, посредством которого происходит изменение цветового тона печатного продукта из-за миграции, и чтобы предотвратить саму миграцию. В частности, были проведены исследования с целью найти конкретный состав чернил, при наличии которого в печатном продукте, полученном с помощью этих чернил, обнаруживается изменение его цветового тона из-за миграции. В результате было обнаружено, что возникновение миграции зависит главным образом от присутствия или отсутствия конкретного водорастворимого органического растворителя. То есть доказано, что миграция возникает, когда водорастворимый органический растворитель, остающийся в печатном продукте, поглощает влагу, находящуюся в воздухе, присутствующем в окружающей среде с высокой температурой и высокой влажностью.

Настоящее изобретение создано на основе вышеизложенных результатов исследований, было уделено внимание изображению, формируемому на носителе печатной информации, различию между компонентом чернил перед формированием изображения и компонентом водорастворимого органического растворителя, остающегося в носителе печатной информации после формирования изображения, и рассмотрены соответствующие свойства водорастворимого органического растворителя в чернилах. В результате был обнаружен механизм, при наличии которого изменение цветового тона из-за миграции происходит вследствие разницы в свойствах водорастворимого органического растворителя, остающегося в печатном продукте. Тогда был сделан вывод, что изменение цветового тона из-за миграции зависит от суммарного количества водорастворимого органического растворителя, остающегося в печатном продукте, и от свойства, в соответствии с которым водорастворимый органический растворитель, по существу, содержит молекулы воды. Были проведены обширные исследования в связи с этой особенностью, завершившие создание настоящего изобретения.

Как описано выше, было обнаружено, что миграция обуславливается взаимодействием между влагостойкостью окрашивающего материала и водорастворимым органическим растворителем.

Поэтому основной задачей настоящего изобретения является создание нового способа подавления изменения цветового тона из-за миграции, уделяя внимание количеству водорастворимого органического растворителя, присутствующего в печатном продукте.

Еще одной задачей настоящего изобретения является разработка чернил, превосходных по влагостойкости и таким свойствам, как стабильность прерывистого выбрасывания, в качестве чернил для струйной печати.

Еще одной задачей настоящего изобретения является разработка чернил, превосходных по влагостойкости, стабильности прерывистого выбрасывания, плотности изображения и цветового тона.

Указанные задачи решаются с помощью настоящего изобретения, описываемого ниже. То есть в соответствии с одним аспектом настоящего изобретения предложены чернила для струйной печати, содержащие, по меньшей мере, окрашивающий материал, и водорастворимые органические растворители чернила характеризуются тем, что они удовлетворяют следующим условиям (А) и (В):

(А) цветовой контраст ΔЕ, суждение о котором выносят посредством способа вынесения суждения о свойствах окрашивающего материала, составляет 9 или менее, причем упомянутый способ вынесения суждения содержит этапы (1)-(3): на которых осуществляют

1) нанесение моделирующих чернил, содержащих окрашивающий материал, воду и водорастворимый органический растворитель, имеющий скорость Х испарения (мас.%), меньшую, чем скорость испарения воды, и коэффициент Y влагопоглощения (мас.%), который составляет 20 или более и удовлетворяющий соотношению Y≥2,8X+10, и нанесение прозрачных чернил, полученных путем замены только окрашивающего материала моделирующих чернил водой, в таком количестве, что количество моделирующих чернил меньше, чем количество прозрачных чернил;

2) выдерживание печатного продукта, полученного на этапе (1) в окружающей среде при температуре 25°С и влажности 60% в течение 48-ми часов с последующим выдерживанием этого печатного продукта в окружающей среде при температуре 30°С и влажности 80% в течение 168-ми часов;

3) вынесение суждения о цветовом контрасте (ΔЕ), представленном нижеследующим выражением (1), между печатным продуктом перед выдерживанием в течение 168-ми часов и печатным продуктом после выдерживания в течение 168-ми часов:

ΔЕ=√((L1-L2)2+(a1-a2)2+(b1-b2)2)

(1)

где: L₁, a₁ и b₁ представляют параметры L, a и b калориметрической системы Lab после выдерживания в течение 48-ми часов и перед выдерживанием в течение 168-ми часов соответственно; L₂, a₂ и b₂ представляют параметры L, a и b калориметрической системы Lab после выдерживания в течение 168-ми часов;

(В) содержание водорастворимого органического растворителя, в котором скорость Х испарения (мас.%) и коэффициент Y влагопоглощения (мас.%) удовлетворяют соотношению, заданному нижеследующим выражением (2), во всех водорастворимых растворителях в чернилах составляет 50 мас.% или более:

Y<2,8X+10

(2)

где: Х представляет скорость испарения, Y представляет коэффициент влагопоглощения.

В другом аспекте настоящего изобретения предложен способ струйной печати, характеризующийся тем, что он предусматривает этап эжекции вышеописанных чернил посредством способа струйной печати.

В соответствии с еще одним аспектом настоящего изобретения предложен картридж с чернилами, характеризующийся тем, что включает в себя часть для хранения чернил для струйной печати.

В соответствии с еще одним аспектом настоящего изобретения предложен печатающий блок, характеризующийся тем, что включает в себя часть для хранения чернил для струйной печати и печатающую головку для выброса этих чернил.

В соответствии с еще одним аспектом настоящего изобретения предложено печатающее устройство для струйной печати, характеризующееся тем, что включает в себя часть для хранения чернил для струйной печати и печатающую головку для выброса этих чернил.

В соответствии с настоящим изобретением могут быть разработаны желтые чернила для струйной печати, которые удовлетворяют требованиям, предъявляемым к свойству окрашивания, которым должны обладать чернила для струйной печати, и имеют высокую влагостойкость даже тогда, когда буквы печатаются посредством чернил на различных носителях печатной информации, а также способ струйной печати, печатающий блок, картридж с чернилами и устройство для струйной печати, в каждом из которых предусматривается использование упомянутых чернил.

Краткое описание чертежей

В дальнейшем изобретение поясняется описанием предпочтительных вариантов воплощения со ссылками на сопроводительные чертежи, на которых:

фиг. 1 изображает диаграмму зависимости между скоростью испарения и коэффициентом влагопоглощения согласно изобретению;

фиг. 2 - общий вид печатающего устройства согласно изобретению;

фиг. 3 - общий вид механической части печатающего устройства согласно изобретению;

фиг. 4 - разрез печатающего устройства согласно изобретению;

фиг. 5 - общий вид устройства, в котором емкость с чернилами установлена на картридже головки согласно изобретению;

фиг. 6 - общий вид устройства с пространственным разделением деталей картриджа головки согласно изобретению;

фиг. 7 - вид спереди, иллюстрирующий подложку с печатными элементами на картридже головки.

Описание предпочтительных вариантов осуществления изобретения

В настоящем изобретении, когда соединение является солью, происходит диссоциация этой соли с образованием ионов в чернилах, а это состояние для удобства характеризуется выражением "содержит соль".

Чернила

Было определено, что миграция является результатом взаимодействия между влагостойкостью окрашивающего материала и водорастворимым органическим растворителем. Ниже будет приведено подробное описание компонента, входящего в состав чернил, соответствующих настоящему изобретению.

Окрашивающий материал

Чернила для струйной печати (иногда именуемые далее просто "чернилами"), соответствующие настоящему изобретению, должны содержать окрашивающий материал, имеющий цветовой контраст (ΔЕ), суждение о котором выносят посредством способа вынесения суждения о свойствах окрашивающего материала, составляющий 9 или менее.

Способ вынесения суждения о свойствах окрашивающего материала

Способ вынесения суждения о свойствах окрашивающего материала в настоящем изобретении включает в себя этапы (1)-(3). Ниже будет приведено более подробное описание этих этапов с подразделением их на следующие этапы (а)-(ж).

(а) Получение моделирующих чернил и прозрачных чернил

Получают моделирующие чернила, содержащие окрашивающий материал, воду и водорастворимый органический растворитель, имеющий скорость Х испарения (мас.%), меньшую, чем скорость испарения воды, и коэффициент Y влагопоглощения (мас.%), который составляет 20 или более, и удовлетворяющий соотношению Y≥2,8X+10 или, что предпочтительно, Y>2,8X+10 (технический смысл соотношения Y≥2,8X+10 будет пояснен ниже), и прозрачные чернила, полученные путем замены только окрашивающего материала в вышеописанном составе водой. При таком составе чернила оказываются в условиях, при которых миграция не возникает. Важно, чтобы этот состав удовлетворял вышеуказанным условиям, потому что назначением этого состава является вынесение суждения о свойствах (особенно - влагостойкости) окрашивающего материала.

Скорость Х испарения (мас.%) в настоящем изобретении определяют следующим образом: помещают 5 г водорастворимого органического растворителя в кювету, имеющую внешний диаметр 31 мм и высоту 15 мм; оставляют эту кювету стоять неподвижно в окружающей среде, имеющей температуру 60°С и влажность 10%, в течение 192-х часов; еще раз измеряют массу водорастворимого органического растворителя и определяют скорость испарения, исходя из уменьшившейся массы водорастворимого органического растворителя. Коэффициент Y влагопоглощения (мас.%) определяют следующим образом: помещают 5 г водорастворимого органического растворителя в кювету, имеющую внешний диаметр 31 мм и высоту 15 мм; оставляют эту кювету стоять неподвижно в окружающей среде, имеющей температуру 30°С и влажность 80%, в течение 192-х часов; еще раз измеряют массу водорастворимого органического растворителя и определяют коэффициент влагопоглощения, исходя из увеличившейся массы водорастворимого органического растворителя.

Моделирующие чернила приготавливали в соответствии с нижеследующим составом, в котором использовали глицерин и мочевину в качестве водорастворимых органических растворителей, Acetylenol E-100 (производится фирмой Kawaken Fine Chemicals Co., Ltd.) в качестве поверхностно-активного вещества и представленный в справочнике по красителям прямой краситель желтого цвета под номером 132 (C.I. Direct Yellow 132) в качестве окрашивающего материала. В таблице 1 показана скорость Х испарения (мас.%) для каждого из таких веществ, как глицерин и мочевина, а также скорость Х испарения (мас.%) для воды (чистой воды). Нижеследующая таблица 1 демонстрирует, что каждое из таких веществ, как глицерин и мочевина, соответствует водорастворимому органическому растворителю, имеющему скорость испарения, меньшую, чем скорость испарения воды, и коэффициент влагопоглощения 20 мас.% или более.

Таблица 1
	Состав (мас.%)	Скорость испарения (мас.%)	Коэффициент влагопоглощения (мас.%)
Глицерин	10,0	0,0	66,9
Мочевина	10,0	0,1	86,0
AcetylenolE-100	1,0	-	-
C.I.DirectYellow 132	3,0	-	-
Чистая вода	76,0	100,0	-

(б) Создание изображения для оценки

Моделирующие чернила и прозрачные чернила, полученные таким образом, накладывали друг на друга, чтобы получить изображение для оценки. Хотя это изображение может иметь произвольный коэффициент использования чернил при печати, наложение моделирующих чернил и прозрачных чернил друг на друга является важным моментом. Причина этого, с учетом состояния печатного продукта в реальной окружающей среде, заключается в том, что печать в общем случае редко осуществляется посредством какого-либо одного типа чернил. Иными словами, можно сказать, что миграция возникает в ситуации присутствия нескольких чернил. Поэтому важно создать изображение для оценки путем наложения друг на друга моделирующих чернил и прозрачных чернил с тем, чтобы воспроизвести такую ситуацию. Кроме того, количество наносимых моделирующих чернил предпочтительно меньше, чем количество прозрачных чернил. Причина заключается в том, что, когда изображение для оценки создают путем наложения друг на друга моделирующих чернил и прозрачных чернил в вышеописанных условиях, количество наносимого водорастворимого органического растворителя - по отношению к окрашивающему материалу - на носителе печатной информации увеличивается, в результате чего возникновение миграции оказывается более вероятным. Этот подход позволяет установить более четкое различие в некотором свойстве (в частности, влагостойкости) между окрашивающими материалами, так что появляется возможность с большей ясностью оценивать свойства (в частности, влагостойкость) целевого окрашивающего материала. В настоящем изобретении использовались вышеописанные моделирующие чернила и вышеописанные прозрачные чернила, и диапазон коэффициента использования каждых из них изменяли от 5% до 100% с приращением по 5%, чтобы создать изображение для оценки, в котором моделирующие чернила и прозрачные чернила были наложены друг на друга.

В настоящем изобретении оценка свойств, в частности влагостойкости окрашивающего материала, не требует конкретного печатающего устройства или носителя печатной информации. В той степени, в какой печатающее устройство способно наносить чернила на носитель печатной информации, а носитель печатной информации может впитывать чернила, на формы печатающего устройства или носителя печатной информации ограничений нет. Конкретный пример такого печатающего устройства включает в себя печатающее устройство, включающее в себя хранящую чернила часть для хранения чернил и печатающую головку для выбрасывания чернил.

(в) Создание изображения для оценки в начальном стандартном состоянии

Принимают меры, способствующие испарению и водорастворимого органического растворителя, и воды, присутствующих в изображении для оценки, созданном вышеописанным образом. Изображение для оценки оставляют в окружающей среде, имеющей температуру Т₁°С и влажность Н₁%, в течение определенного периода времени для принятия мер, способствующих испарению и водорастворимого органического растворителя, и воды, присутствующих в изображении для оценки. В результате можно создать изображение для оценки в начальном стандартном состоянии. Чтобы принять меры, способствующие испарению и водорастворимого органического растворителя, и воды, присутствующих в изображении для оценки, важно уменьшить абсолютное содержание воды, характерное для окружающей среды, в которой находится изображение для оценки.

Хотя важно оставить изображение для оценки в окружающей среде, имеющей температуру Т₁°С и влажность Н₁%, в течение определенного периода времени, этот период может быть произвольным. В частности, этот период предпочтительно является таким, что испарение и водорастворимого органического растворителя, и воды изнутри изображения для оценки уменьшается, а масса изображения для оценки становится постоянной. Например, авторы изобретения доказали, что испарение и водорастворимого органического растворителя, и воды изнутри изображения для оценки достигает, по существу, равновесия за 48 часов, а масса изображения для оценки становится постоянной в окружающей среде, имеющей температуру Т₁=25°С и влажность Н₁=60%, причем эти температуру и влажность выбирают, исходя из состояния печатного продукта в окружающей среде.

Когда изображение для оценки оставляют на период, который меньше 48 часов, испарение и водорастворимого органического растворителя, и воды не достигает равновесия, и поэтому ожидается, что в изображении для оценки останется либо водорастворимый органический растворитель, либо вода. В результате начальное стандартное состояние не стабилизируется и существует вероятность, что состояние возникновения миграции изменится, а точность суждения о влагостойкости снизится. Когда изображение для оценки оставляют на период, который больше 48 часов, начальное стандартное состояние может стабилизироваться, но можно предвидеть, что придется принять дополнительные меры, способствующие испарению и водорастворимого органического растворителя, и воды. В результате уменьшается то количество водорастворимого органического растворителя, остающегося в изображении для оценки, при котором можно ожидать, что водорастворимый органический растворитель станет причиной миграции, и уменьшается количество водорастворимого органического растворителя, способного поглощать влагу. Поэтому возникновение миграции становится маловероятным. По вышеуказанным причинам изображение для оценки в предпочтительном варианте оставляют в окружающей среде, имеющей температуру Т₁=25°С и влажность Н₁=60%, в течение 48-ми часов. При вышеописанных условиях ожидается, что можно будет реализовать испарение и водорастворимого органического растворителя, и воды при сохранении состояния печатного продукта в реальной окружающей среде. Следует отметить, что абсолютное содержание воды, присутствующей в окружающей среде, имеющей температуру Т₁=25°С и влажность Н₁=60%, составляет около 13,8 г/м³.

(г) Измерение цветового тона изображения для оценки в начальном стандартном состоянии

Измеряют цветовой тон (значения La^*b^* в цветовом пространстве, стандартизированном МКО (CIE) - Международной комиссией по освещению (значения La^*b^* МКО)) полученного вышеупомянутым образом изображения для оценки в начальном стандартном состоянии. Это измерение предназначено для численного определения цветового тона изображения для оценки в начальном стандартном состоянии, выдержанного в течение некоторого периода времени. В настоящем изобретении цветовой тон изображения для оценки в начальном стандартном состоянии измеряли посредством спектрофотометра (Spectrolino (торговая марка), изготавливается фирмой Gretag Macbeth).

(д) Создание изображения для оценки после теста на ускорение

Изображение для оценки в начальном стандартном состоянии, созданное вышеупомянутым образом, оставляют в окружающей среде (с высокой температурой и высокой влажностью), имеющей температуру Т₂°С и влажность Н₂%, чтобы вызвать возникновение миграции со все большей и большей скоростью, тем самым создавая изображение для оценки после теста на ускорение. Температура и влажность во время ускорения являются произвольными при условии, что Т₁<Т₂ и Н₁<Н₂. То есть важно увеличить абсолютное содержание воды, присутствующей в окружающей среде, путем задания более высокой температуры и более высокой влажности. Вообще говоря, считается, что миграция возникает, когда водорастворимый органический растворитель, присутствующий в печатном продукте, поглощает влагу. Соответственно, важно принять меры, способствующие возникновению миграции, путем увеличения абсолютного содержания воды, присутствующей в окружающей среде, в которой находится изображение для оценки. В частности, температура Т₂°С предпочтительно составляет 30°С или более, а влажность Н₂% предпочтительно составляет 80% или более, и поэтому можно увеличить абсолютное содержание воды, присутствующей в окружающей среде, в которой находится изображение для оценки. В настоящем изобретении ввиду условий, в которых печатающее устройство и печатный продукт находятся в реальной окружающей среде, температура Т₂°С и влажность Н₂% заданы равными 30°С и 80% соответственно. В результате воспроизводится условие, при котором миграция в печатном продукте может возникнуть, когда пользователь эксплуатирует печатающее устройство. Следует отметить, что абсолютное содержание воды, присутствующей в окружающей среде, имеющей температуру 30°С и влажность 80%, составляет около 24,3 г/м³.

Период времени, в течение которого изображение для оценки выдерживается в окружающей среде (с высокой температурой и высокой влажностью), имеющей температуру Т₂°С и влажность Н₂%, задают хронологически следующим за измерением цветового тона изображения для оценки. В частности, регистрируют изменение цветового тона изображения для оценки из начального стандартного состояния, а точку, в которой скорость изменения уменьшается, в предпочтительном варианте задают соответствующей периоду времени, в течение которого изображение для оценки в начальном стандартном состоянии выдерживается в окружающей среде (с высокой температурой и высокой влажностью), имеющей температуру Т₂°С и влажность Н₂%. В более предпочтительном варианте точку, в которой почти не наблюдается изменение цветового тона, задают соответствующей подходящему периоду времени, в течение которого изображение для оценки в начальном стандартном состоянии выдерживается в окружающей среде (с высокой температурой и высокой влажностью), имеющей температуру Т₂°С и влажность Н₂%. Например, скорость изменения цветового тона будет уменьшаться в окружающей среде, имеющей температуру Т₂=30°С и влажность Н₂=80% в течение 96-ти часов, и изменение цветового тона почти не будет наблюдаться на отметке 168 часов. Поэтому для оценки миграции важно, чтобы изображение для оценки в начальном стандартном состоянии оставалось в окружающей среде (с высокой температурой и высокой влажностью), имеющей температуру Т₂°С и влажность Н₂%, в течение 96-ти часов или более. В более предпочтительном варианте изображение для оценки в начальном стандартном состоянии выдерживают в окружающей среде (с высокой температурой и высокой влажностью), имеющей температуру Т₂°С и влажность Н₂%, в течение 168-ми часов или более, поскольку изменение цветового тона в этом случае имеет почти постоянное значение, так что позволяет с большей точностью оценивать различие в некотором свойстве (в частности, влагостойкости) между окрашивающими материалами. Ввиду вышеуказанных причин изображение для оценки предпочтительно выдерживать в окружающей среде, имеющей температуру Т₂=30°С и влажность Н₂=80%, в течение 168-ми часов.

(е) Измерение изображения для оценки после теста на ускорение

Измеряют цветовой тон (значения La^*b^* МКО) полученного вышеупомянутым образом изображения для оценки после теста на ускорение. Это измерение предназначено для численного определения цветового тона изображения для оценки после теста на ускорение. В настоящем изобретении цветовой тон изображения для оценки после теста на ускорение измеряли посредством спектрофотометра (Spectrolino (торговая марка), изготавливается фирмой Gretag Macbeth) таким же образом, как это сделано на вышеуказанном этапе (г).

(ж) Вычисление цветового контраста (ΔЕ)

Цветовой контраст (ΔЕ) вычисляли на основании нижеследующего выражения (1), исходя из цветового тона (значений La^*b^* МКО) изображения для оценки в начальном стандартном состоянии, измеренного на вышеуказанном этапе (г), и цветового тона (значений La^*b^* МКО) изображения для оценки после теста на ускорения и измерения упомянутого изображения на вышеуказанном этапе (е).

Значения La^*b^* изображения для оценки в начальном стандартном состоянии, находящиеся в цветовом пространстве параметров La^*b^* МКО, составляют (L₁, a₁, b₁).

Значения La^*b^* изображения для оценки после тестирования на ускорение, находящиеся в цветовом пространстве параметров La^*b^* МКО, составляют (L₂, a₂, b₂).

ΔЕ=√((L1-L2)2+(a1-a2)2+(b1-b2)2).

(1)

Цветовой контраст (ΔЕ), вычисленный на основании выражения (1), представляет величину изменения цветового тона. Следовательно, чем больше цветовой контраст (ΔЕ), тем больше изменение цветового тона. Иными словами, больший цветовой контраст (ΔЕ) означает, что есть тенденция к возникновению миграции, так что степень миграции можно численно представить посредством цветового контраста (ΔЕ).

В настоящем изобретении существенна нижеследующая процедура. Оценивают свойства (в частности, влагостойкость) каждого окрашивающего материала посредством вышеописанного способа вынесения суждения о свойствах окрашивающего материала, вычисляют цветовые контрасты (ΔЕ)-ΔЕ1, ΔЕ2, ... в соответствующих изображениях для оценки, созданных посредством соответствующих окрашивающих материалов, и используют окрашивающий материал, имеющий цветовой контраст (ΔЕ), являющийся максимальным из вычисленных цифровых контрастов и составляющий 9 или менее.

Окрашивающий материал, представленный общей формулой (I)

Еще один вариант осуществления настоящего изобретения отличается тем, что окрашивающий материал, имеющий цветовой контраст (ΔЕ) 9 или менее, суждение о котором выносят посредством способа вынесения суждения о свойствах окрашивающего материала, представляет собой соединение общей формулы (I) или его соль.

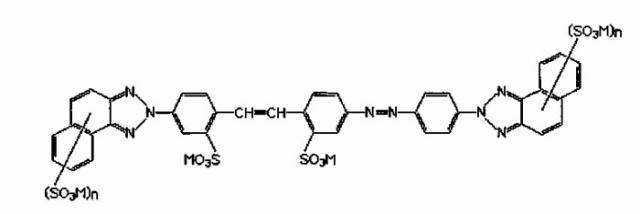

Общая формула (I)

где: М независимо представляет атом водорода, щелочной металл, щелочно-земельный металл либо катион или ион аммония органического амина; индекс n - независимо целое число 1 или 2.

Конкретные примеры окрашивающего материала, представленного общей формулой (I), включают в себя соединения, имеющие структуры, представленные в нижеследующей таблице 2. Конечно, настоящее изобретение ими не ограничивается. Для удобства положение замещения сульфоновой группы представлено в таблице 2 посредством кольца А или кольца В, как показано в нижеследующей общей формуле (II). Положение замещения сульфоновой группы является тем, которое определено в нижеследующей общей формуле (II).

Общая формула (II)

где: М независимо представляет атом водорода, щелочной металл, щелочно-земельный металл либо катион или ион аммония органического амина; индекс n - независимо целое число 1 или 2.

Таблица 2
	Положение заместителя
	Кольцо А	Кольцо Б
Возможное соединение	1	2	4
	2	4	4
	3	2	4,6
	4	4,6	4

Предпочтительный конкретный пример окрашивающего материала, представленного общей формулой (I), включает в себя возможное соединение 1, указанное ниже. Конечно, настоящее изобретение им не ограничивается.

Возможное соединение 1

Окрашивающий материал, не являющийся окрашивающим материалом, представленным общей формулой (I)

Для дополнительного повышения плотности изображения, для получения более предпочтительного цветового тона для других целей в настоящем изобретении предпочтительно используются окрашивающие материалы двух или более типов. Конкретно предпочтительными в качестве таких окрашивающих материалов являются окрашивающий материал, представленный общей формулой (I), и представленный в справочнике по красителям прямой краситель желтого цвета под номером 132 (C.I. Direct Yellow 132). Соответственно, еще один вариант осуществления настоящего изобретения отличается тем, что C.I. Direct Yellow 132 используется в качестве окрашивающего материала в дополнение к окрашивающему материалу, представленному общей формулой (I).

Содержание окрашивающего материала

Содержание окрашивающего материала чернил для струйной печати, соответствующих настоящему изобретению, предпочтительно находится в диапазоне 1,0 мас.%≤содержание≤4,0 мас.% по отношению к суммарной массе чернил. Когда содержание окрашивающего материала меньше 1,0 мас.%, в некоторых случаях оказывается невозможным получение эффектов настоящего изобретения, удовлетворительных в контексте свойства окрашивания и влагостойкости. Когда содержание окрашивающего материала превышает 4,0 мас.%, может снизиться надежность - в контексте стабильности прерывистого выбрасывания и других свойств струйной печати.

Кроме того, содержание окрашивающего материала, представленного общей формулой (I), предпочтительно составляет 10 мас.% или более по отношению к суммарному содержанию всех окрашивающих материалов в чернилах, чтобы удовлетворительно получить эффекты настоящего изобретения. Когда в совокупности окрашивающих материалов используется представленный в справочнике по красителям прямой краситель желтого цвета под номером 132 (C.I. Direct Yellow 132), его содержание предпочтительно составляет 10 мас.% или более по отношению к суммарному содержанию всех окрашивающих материалов в чернилах. Кроме того, отношение соде
