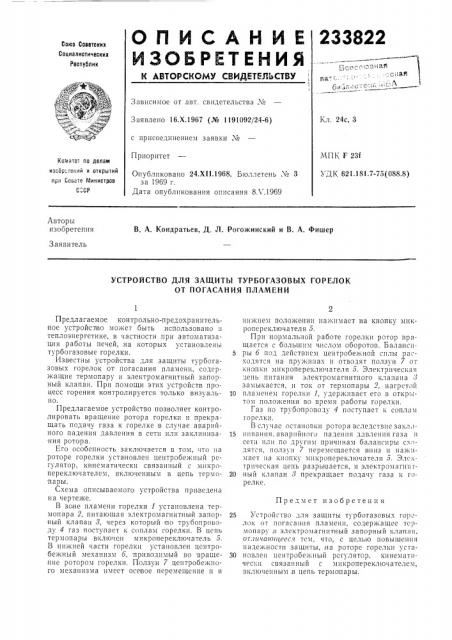

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик с» <-.;, О,,qk-!а1Ч с > па-: = биаг< .о c " -= + ф

Зависимое от авт. свидетельства М

Кл. 24с, 3

Заявлено 16.Х.1967 (№ 1191092/24-6) с присоединением заявки №

Приоритет

МПК Г 23f

УДК 621.181.7-75(088.8) Комитет по делам изобретений и открытий при Совете Мииистров

CCCÐ

Опубликовано 24.Xll.1968. Бюллетень № 3 за 1969 r.

Дата опубликования описания 8Х.1969

Авторы изобретения

В. А. Кондратьев, Д, Л. Рогожинский и В, А. фишер

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТУРБОГАЗОВЫХ ГОРЕЛОК

OT ПОГАСАНИЯ ПЛАМЕНИ

Предмет изобретения

Предлагаемое контрольно-предохранительное устройст<во может быть использовано и теплоэнергетике, в частности при автоматизации работы печей, .на которых установлены турбогазовые горелки.

Известны устройства лля защиты турбогазовых горелок от погасания пламени, содержащие термопару и электромагнитный запорный клапан. При помощи этих устройств процесс горения контролируется только визуально.

Предлагаемое устройство позволяет контролировать вращение ротора горелки и прекращать подачу газа к горелке в случае аварийного падения давления в сети или заклиkkkkâàния ротора.

Его особенность заключается в том, что иа роторе горелки установлен центробежный регулятор, кинематически связанный с микропереключателем, включенным в цепь термопары.

Схема описываемого устройства приведена на чертенке.

В зоне пламени горелки 1 установлена термопара 2, питающая электромагнитный запорный клапан 8, через который по трубопроводу 4 газ поступает к соплам горелки. В цепь термопары .включен микропереключатель 5.

В нижней части горелки установлен центробежный механизм 6, приводимый во вращение ротором горелки. Ползун 7 центробежного механизма имеет осевое перемещение и в нижнем положении нажимает на кнопк< ми1 ропереключателя 5.

При нормальной работе горелки ротор вращается с большим числом оборотов. Балансиры 6 пол действием центробежной силы расходятся на пружинах и отводят ползун 7 от кнопки микропереключателя 5. Электрическая цепь питания электромагнитного клапана 3 замыкается, и ток от термопары 2, нагретой

10 пламенем горелки 1, удерживает его в открытом положении во время работы горелки.

Газ по трубопроводу 4 поступает и соплам горелки.

В случае остановки ротора вследствие закл,k15 иивания, аварийного паЛения давления газа в сети или по другим причинам балансиры сходятся, ползуkl 7 перемещается вниз и нажимает на кнопку микропереключателя 5. Э.нктрическая цепь разрывается, и электромагниг20 ный клапан 3 прекращает подачу газа к горелке.

25 Устройство лля защиты турбогазовых горелок от погаса1гия пламени, содержащее тсрмопару .и электромагнитньш запорный клапан, от1ичаю1цеесд тем, что, с целью повышения належности защиты,,на роторе горелки уста30 новлеп центробежный регулятор, кинематичес1ги связанный с микропереключателем, включенным,в цепь термопары, 233822 б7аМао газа
