Реферат



233832

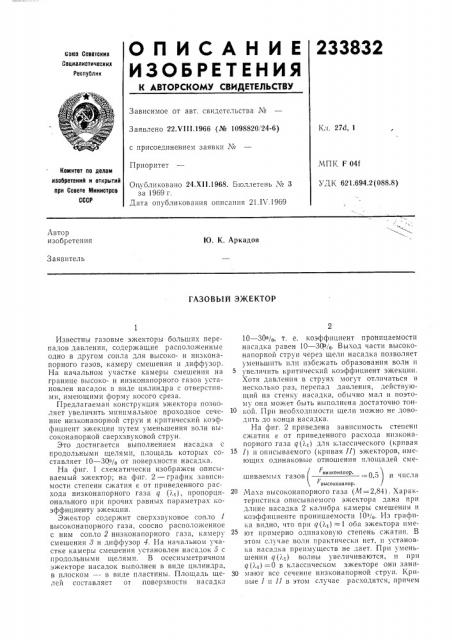

O ll H C A H H E

ИЗОВРЕТ ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Советскнх

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.VIII.1966 (№ 1098820, 24-6) Кл. 27d, 1 с присоединением заявки ¹

Приоритет

МПК F 04f

Комитет по делам изобретений н открытий прн Совете Министров

СССР

УДК 621.694.2(088.8) Опубликовано 24.Х11.1968. Бюллетень ¹ 3 за 1969 г.

Дата опубликования описания 21.1V.1969

Автор изобретения

l0. К. Аркадов

Заявитель

ГАЗОВЫЙ ЭЖЕКТОР

Известны газовые эжекторы больших перепадов давления, содержащие расположенные одно в другом сопла для высоко- и низконапорного газов, камеру смешения и диффузор.

На начальном участке камеры смешения на границе высоко- и низконапорного газов установлен насадок в виде цилиндра с отверстиями, имеющими форму косого среза.

Предлагаемая конструкция эжектора позволяет увеличить минимальное проходное сечение низконапорной струи и критический коэффициент эжекции путем уменьшения волн высоконапорной сверхзвуковой струи.

Это достигается выполнением насадка с продольными щелями, площадь которых составляет 10 — Зсм/0 от поверхности насадка.

На фиг. 1 схематически изображен описываемый эжектор; на фиг. 2 — график зависимости степени сжатия в от приведенного расхода низконапорного газа q (i.т), пропорционального при прочих равных параметрах коэффициенту эжекции.

Эжектор содержит сверхзвуковое сопло 1 высоконапорного газа, соосно расположенное с ним сопло 2 низконапорного газа, камеру смешения 8 и диффузор 4. На начальном участке камеры смешения установлен насадок 5 с продольными щелями. В осесимметричном эжекторе насадок выполнен в виде цилиндра, в плоском — в виде пластины, Площадь щелей составляет от,поверхности насадка

10 — 30%, т. е. коэффициент проницаемости насадка равен 10 — ЗФ о. Выход части высоконапорной струи через щели насадка позволяет уменьшить или избежать образования волн и увеличить критический коэффициент эжекции.

Хотя давления в струях могут отличаться в несколько раз, перепад давления, действующий на стенку насадка, ооычно мал и поэтому она может быть выполнена достаточно тон10 кой. При необходимости щели можно не доводить до конца насадка.

На фиг. 2 приведена зависимость степени сжатия е от приведенного расхода низконапорного газа q(i.,) для классического (кривая

1) и описываемого (кривая П) эжекторов, имеющих одинаковые отношения площадей смешиваемых газов """ " " — 0,5 и числа высоконапор.

20 Маха высоконапорного газа (М=-2,84). Характеристика описываемого эжектора дана при длине насадка 2 калибра камеры смешения и коэффициенте проницаемости 10%. Из графика видно, что при q(i,,) =1 оба эжектора имеют примерно одинаковую степень сжатия. В этом случае волн практически нет, и установка насадка преимуществ не дает. При уменьшении q(.y) волны увеличиваются, и при

q(.y) =-0 в классическом эжекторе они зани30 мают все сечение низконапорной струи. Кривые 1 и П в этом случае расходятся, причем

233832

9 иг. 1 сз (Л,J

Фиг Г

Составитель T. Рабчук

Рсдакзор П. Шлайн Текред А. А. Камышникова Корректор Г. И. Плешакова заказ 593i12 Тираж 437 Подписное

ЦНИИПИ Koìèòåòà по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 наилучшие характеристики имеет описываемый эжектор. При н-const имеется существенный выигрыш q(A>) и, соответственно, коэффициента эжекции; при q(>Ä)-const значительно увеличивается степень сжатия.

Предмет изобретения

Газовый эжектор больших перепадов давления, содержащий расположенные одно в другом сопла для высоко- и низконапорн го газов, камеру смешения с установленным в ней на границе высоко- и низконапорного газов насадком и диффузор, отличающийся тем, что, с целью повышения критического коэффициента эжекции, насадок выполнен с продольными щелями, площадь которых составлЯет 10 — 30в7в от повеРхности насадка.
