Способ установления соединения по запросу уровня управления радиоресурсами (rrc) и устройство для подвижной системы связи

Способ установления соединения по запросу уровня управления радиоресурсами (rrc) и устройство для подвижной системы связи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[1] Настоящее изобретение относится к способу и устройству установления RRC соединения уровней управления радиоресурсами (далее RRC-соединение), являющегося первоначальным соединением, устанавливаемым между терминалом, находящимся в свободном (незанятом) состоянии, и универсальной наземной сетью радиодоступа «UTRAN» в универсальной системе мобильной связи «UMTS», и, в частности, к способу и устройству, обеспечивающим отправку терминалом сообщения с запросом на установление RRC-соединения, прием ответа по первому каналу в течение определенного времени, и если ответ на сообщение с запросом на установление RRC-соединения по первому каналу не получен, то на основе информации о результатах подсчета, переданной через второй канал, определение, должно ли сообщение с запросом на установление RRC-соединения быть передано повторно.

Известный уровень техники

[2] Универсальная система мобильной связи «UMTS» относится к третьему поколению систем мобильной связи «IMT-2000» европейского типа, которая развилась из европейского стандарта, известного как глобальная система мобильной (подвижной) связи (GSM). Универсальная система мобильной связи «UMTS» предназначена для предоставления улучшенных услуг мобильной связи на основе базовой сети глобальной системы мобильной связи (GSM) и беспроводной технологии широкополосного множественного доступа с разделением каналов «W-CDMA».

[3] В декабре 1998 года организации Европейский институт стандартов по телекоммуникациям (ETSI) в Европе, Ассоциация радиопромышленности и бизнеса / Комитет по технологии телекоммуникаций (ARIB/TTC) в Японии, Комитет Т1 Института стандартов США и Ассоциация по телекоммуникационным технологиям (ТТА) Южной Кореи учредили Проект о сотрудничестве по системам третьего поколения (3GPP). В проекте 3GPP создаются подробные технические требования к технологии универсальной системы мобильной связи «UMTS». В целях быстрого и эффективного развития универсальной системы мобильной связи «UMTS» в проекте 3GPP было создано пять групп технических спецификаций «TSG» по стандартизации универсальной системы мобильной связи «UMTS» для рассмотрения независимых по природе сетевых элементов и их работы.

[4] Каждая группа «TSG» разрабатывает, утверждает и контролирует стандартные технические условия в соответствующей области. В число этих групп входит группа по сетям радиодоступа - (TSG-RAN), которая разрабатывает стандарты на функции, требуемые элементы и интерфейс универсальной наземной сети радиодоступа «UTRAN», представляющей собой новую сеть радиодоступа для поддержки технологии доступа W-CDMA в универсальной системе мобильной связи «UMTS».

[5] Фиг.1 иллюстрирует пример общей структуры сети универсальной системы мобильной связи «UMTS». Как показано на фиг.1, сеть универсальной системы мобильной связи «UMTS» состоит из следующих основных частей: терминала или абонентского устройства 10, универсальной наземной сети 20 радиодоступа «UTRAN» и базовой сети 30 (CN).

[6] Универсальная наземная сеть 20 радиодоступа «UTRAN» содержит одну или более подсистем 25 радиосети «RNS». Каждая подсистема 25 радиосети «RNS» содержит контроллер 23 радиосети «RNC» и множество базовых станций 21 (узлов В), управляемых контроллером 23 радиосети «RNC». Контроллер 23 радиосети «RNC» управляет распределением радиоресурсов и управляет радиоресурсами, а также выполняет функции точки доступа по отношению к базовой сети 30.

[7] Базовые станции 21 (Узлы В) принимают информацию, посланную физическим уровнем терминала 10 через канал восходящей связи, и передают данные на терминал 10 через канал нисходящей связи. Таким образом, для терминала 10 базовые станции 21 играют роль точек доступа к универсальной наземной сети 20 радиодоступа «UTRAN».

[8] Универсальная наземная сеть 20 радиодоступа «UTRAN» создает и поддерживает канал радиодоступа «RAB» для обеспечения связи между терминалом 10 и базовой сетью 30. Базовая сеть 30 предъявляет к каналу радиодоступа «RAB» требования по качеству обслуживания (QoS) для сквозного канала, и канал радиодоступа «RAB» поддерживает требования по качеству обслуживания, установленные базовой сетью 30. Соответственно, универсальная наземная сеть 20 радиодоступа «UTRAN» может удовлетворить требования по качеству обслуживания к сквозному каналу посредством создания и обслуживания канала радиодоступа «RAB».

[9] Услуги, поставляемые на конкретный терминал 10, условно можно разделить на услуги связи с коммутацией каналов «CS» и услуги связи с коммутацией пакетов «PS». Например, типичная услуга речевой телефонии является услугой связи с коммутацией каналов, тогда как услуга по просмотру информации Web-страниц через подключение к сети Интернет классифицируется как услуга связи с коммутацией пакетов.

[10] Для поддержки услуг связи с коммутацией каналов контроллеры 23 радиосети «RNC» соединяются с центром 31 коммутации мобильной связи (MSC) базовой сети 30, а центр 31 коммутации мобильной связи «MSC» соединяется со шлюзовым центром 33 коммутации мобильной связи (GMSC), управляющим соединением с другими сетями. Для поддержки услуг связи с коммутацией пакетов контроллеры 23 радиосети «RNC» соединяются с узлом 35 поддержки услуг «SGSN» сети мобильной связи с пакетной передачей данных «GPRS» и шлюзовым узлом 37 «GGSN» поддержки сети «GPRS» базовой сети 30. Узел 35 «SGSN» поддерживает услуги связи с коммутацией пакетов с контроллерами 23 «RNC», а шлюзовый узел 37 «GGSN» управляет соединением с другими сетями связи с коммутацией пакетов, например сетью Интернет.

[11] Фиг.2 иллюстрирует структуру протокола радиоинтерфейса между терминалом 10 и универсальной наземной сетью 20 радиодоступа «UTRAN» в соответствии со стандартами сетевого радиодоступа 3GPP. Как показано на фиг.2, в структуре протокола радиоинтерфейса имеются горизонтальные уровни, в состав которых входят физический уровень, уровень канала передачи данных и сетевой уровень, а также вертикальные плоскости, в состав которых входят плоскость пользователя (U-плоскость), предназначенная для передачи пользовательских данных, и плоскость управления (С-плоскость), предназначенная для передачи управляющей информации.

[12] Плоскость пользователя представляет собой область, в которой обрабатывается поток информационного обмена (график) пользователя, например голос или пакеты данных по протоколу сети Интернет (IP-пакеты). Плоскость управления представляет собой область, в которой обрабатывается управляющая информация, относящаяся к интерфейсу с сетью, обслуживанию вызовов, управлению ими и т.п.

[13] Уровни протоколов на фиг.2 можно разделить на первый уровень «L1», второй уровень «L2» и третий уровень «L3» в соответствии с тремя нижними уровнями стандартной модели взаимодействия открытых систем (OSI).

[14] Первый уровень «L1», т.е. физический уровень, предоставляет услуги по передаче информации на вышерасположенный уровень с использованием различных методов радиосвязи. Физический уровень соединяется с вышерасположенным уровнем, называемым уровнем управления доступом к среде «MAC», через транспортный канал. Уровень управления доступом к среде «MAC» и физический уровень обмениваются данными через этот транспортный канал.

[15] Второй уровень «L2» содержит уровень управления доступом к среде «MAC», уровень управления радиоканалом «RLC», уровень управления широковещательной/многоадресной передачей данных «ВМС» и уровень протоколов сходимости пакетных данных «PDCP».

[16] Уровень управления доступом к среде «MAC» выполняет функции отображения между логическими и транспортными каналами и обеспечивает распределение параметров уровня управления доступом к среде «MAC» в целях распределения и перераспределения радиоресурсов. Уровень управления доступом к среде «MAC» соединяется с вышерасположенным уровнем, называемым уровнем управления радиоканалом «RLC», через логический канал.

[17] Различные логические каналы предусмотрены в соответствии с типом передаваемой информации. В общем случае канал управления используется для передачи информации плоскости управления, а информационный канал используется для передачи информации плоскости пользователя.

[18] Логический канал может быть общим каналом или выделенным каналом, в зависимости от того, осуществляется ли совместное использование логического канала. В состав логических каналов входят выделенные информационные каналы «DTCH», выделенные каналы управления «DCCH», общие информационные каналы «СТСН», общие каналы управления «СССН», каналы управления широковещательными каналами «ВССН» и каналы управления пейджингом «РССН». По каналу управления широковещательными программами «ВССН» передается информация, содержащая данные, используемые терминалом 10 для доступа в систему. Канал управления пейджингом «РССН» используется универсальной наземной сетью 20 радиодоступа «UTRAN» для доступа к терминалу 10.

[19] Уровень управления доступом к среде «MAC» соединен с физическим уровнем транспортными каналами, и его можно разделить на подуровень управления широковещательным каналом «МАС-b», подуровень управления выделенным каналом «MAC-d» и подуровень управления общим и совместно используемым каналами «MAC-c/sh» в соответствии с типом управляемого транспортного канала. Подуровень управления широковещательным каналом «МАС-b» управляет широковещательным каналом «ВСН», представляющим собой транспортный канал, обеспечивающий широковещательную рассылку системной информации. Подуровень управления общим и совместно используемым каналом «MAC-c/sh» управляет общим транспортным каналом, например каналом прямого доступа «FACH», или совместно используемым нисходящим каналом «DSCH», используемым совместно с другими терминалами. Подуровень управления выделенным каналом «MAC-d» управляет выделенным каналом «DCH», являющимся транспортным каналом, выделенным для конкретного терминала 10. Соответственно, подуровень управления выделенным каналом «MAC-d» расположен в обслуживающем контроллере радиосети «SRNC», управляющим соответствующим терминалом, и по одному подуровню управления выделенным каналом «MAC-d» имеется в каждом терминале.

[20] Уровень управления радиоканалом «RLC» поддерживает надежную передачу данных и выполняет сегментацию и конкатенацию множества блоков служебных данных «SDU» уровня управления радиоканалом «RLC», поступающих с вышерасположенного уровня. Когда уровень управления радиоканалом «RLC» принимает блоки служебных данных «SDU» уровня управления радиоканалом «RLC», передаваемые с вышерасположенного уровня, он регулирует размер каждого блока служебных данных «SDU» уровня управления радиоканалом «RLC» соответствующим способом, зависящим от производительности обработки, и затем создает блоки данных посредством добавления к нему информации заголовка. Блоки данных, называемые блоками протокольных данных «PDU», передаются на уровень управления доступом к среде «MAC» через логический канал. Уровень управления радиоканалом «RLC» содержит буфер уровня управления радиоканалом для хранения блоков служебных данных «SDU» уровня управления радиоканалом «RLC» и/или блоков протокольных данных «PDU» уровня управления радиоканалом «RLC».

[21] Уровень управления широковещательным каналом «ВМС» планирует сообщение для ячейки широкого вещания «СВ» для широковещательной трансляции на все терминалы заданной ячейки, передаваемое из базовой сети, и осуществляет широковещательную трансляцию сообщения «СВ» на терминалы 10, расположенные в конкретных ячейках.

[22] Уровень протоколов сходимости пакетных данных «PDCP» расположен над уровнем управления радиоканалом «RLC». Уровень протоколов сходимости пакетных данных «PDCP» используется для эффективной передачи данных сетевого протокола, например протоколов «IPv4» или «IPv6», по радиоинтерфейсу с относительно узкой полосой пропускания. Для этой цели уровень протоколов сходимости пакетных данных «PDCP» уменьшает объем необходимой управляющей информации, используемой в проводной сети, с использованием операции, называемой сжатием заголовка.

[23] Уровень управления радиоресурсами «RRC», расположенный в самой нижней части третьего уровня «L3», является единственным, определенным только в плоскости управления. Уровень управления радиоресурсами «RRC» управляет транспортными и физическими каналами в отношении установки, реконфигурации и освобождения или отмены радиоканалов «RB». Радиоканал «RB» определяет услугу, поставляемую вторым уровнем «L2» для передачи данных между терминалом 10 и универсальной наземной сетью 20 радиодоступа «UTRAN». Обычно установка радиоканала «RB» относится к процессу задания характеристик протокола уровня и канала, которые необходимы для поставки конкретной информационной услуги, а также настройки соответствующих детальных параметров и рабочих процедур.

[24] Состояние уровня управления радиоресурсами «RRC» определяет, существует ли логическое соединение между уровнем управления радиоресурсами «RRC» терминала 10 и уровнем управления радиоресурсами «RRC» универсальной наземной сети 20 радиодоступа «UTRAN». Если соединение имеется, говорят, что терминал 10 находится в состоянии RRC-соединения. Если соединение отсутствует, говорят, что терминал 10 находится в свободном состоянии.

[25] Для терминалов 10, находящихся в состоянии RRC-соединения в связи с тем, что RRC-соединение существует, универсальная наземная сеть 20 радиодоступа «UTRAN» может определить существование конкретного терминала внутри блока ячеек, например, в какой ячейке находится терминал, находящийся в состоянии RRC-соединения. Таким образом, можно эффективно управлять терминалом 10.

[26] Напротив, универсальная наземная сеть 20 радиодоступа «UTRAN» не может определить терминал 10, находящийся в свободном состоянии. Такие терминалы 10, находящиеся в свободном состоянии, могут быть определены базовой сетью лишь в пределах области, имеющей размеры большие, чем ячейка, т.е. зоны местоположения или маршрутизации. Следовательно, местоположение терминалов 10, находящихся в свободном состоянии, определяется в пределах больших областей, и для того, чтобы получать услуги мобильной связи, в частности речевые сообщения или данные, терминал, находящийся в свободном состоянии, следует переместить или перевести в состояние RRC-соединения.

[27] При первоначальном включении пользователем терминал 10 ищет подходящую ячейку и затем остается в соответствующей ячейке в свободном состоянии. Когда терминал 10, находящийся в свободном состоянии, нуждается в RRC-соединении, он переходит в состояние RRC-соединения через процедуру установления RRC-соединения таким образом, что устанавливается RRC-соединение с уровнем управления радиоресурсами «RRC» универсальной наземной сети 20 радиодоступа «UTRAN».

[28] Бывает множество ситуаций, когда терминал 10, находящийся в свободном состоянии, нуждается в установлении RRC-соединения. Когда необходима передача данных по восходящему каналу связи, например, когда пользователь пытается сделать вызов, или при передаче сообщения в ответ на пейджинговое сообщение, принятое от универсальной наземной сети 20 радиодоступа «UTRAN», терминал 10, находящийся в свободном состоянии, должен установить RRC-соединение. Другая ситуация, когда находящийся в свободном состоянии терминал 10 нуждается в установлении RRC-соединения, заключается в том, чтобы принимать мультимедийную широковещательную/многоадресную услугу «MBMS».

[29] Система связи 3GPP может обеспечить предоставление мультимедийных широковещательных/многоадресных услуг «MBMS», которые являются новым типом услуг в версии «Release 6». В документе группы 3GPP TSG SA (Услуги и системные вопросы) определяются различные сетевые элементы и их функции, необходимые для поддержки мультимедийных широковещательных/многоадресных услуг «MBMS». Услуга по широковещательной передаче сообщений в ячейки, предоставляемая согласно стандартной версии «Release 99», ограничена услугой, в которой короткие сообщения текстового типа передаются в широковещательном режиме в определенную зону. Мультимедийная широковещательная/многоадресная услуга «MBMS», предоставляемая версией «Release 6», является более расширенной услугой, при которой в дополнение к передаче мультимедийных данных в широковещательном режиме на терминалы (UE) 10, которые являются подписчиками соответствующей услуги, мультимедийные данные передаются в режиме многоадресной передачи мультимедийных данных.

[30] Мультимедийная широковещательная/многоадресная услуга «MBMS» представляет собой услугу, ориентированную на выделенный нисходящий канал, предназначенный для передачи потоковых или фоновых услуг на множество терминалов 10 с использованием общего или выделенного нисходящего канала. Мультимедийная широковещательная/многоадресная услуга «MBMS» делится на услуги, предоставляемые в широковещательном режиме и в многоадресном режиме.

[31] Широковещательный режим мультимедийной широковещательной/многоадресной услуги «MBMS» обеспечивает передачу мультимедийных данных каждому пользователю, находящемуся в зоне широковещания, тогда как многоадресный режим мультимедийной широковещательной/многоадресной услуги «MBMS» обеспечивает передачу мультимедийных данных конкретной группе пользователей, находящейся в зоне многоадресного вещания. Зона широковещания означает зону, доступную для широковещательной трансляции, а зона многоадресного вещания означает зону, доступную для многоадресного обслуживания.

[32] Пользователи, желающие получать мультимедийную широковещательную/многоадресную услугу «MBMS», сначала получают извещение об услугах, выдаваемое сетью. Извещение об услугах предоставляет терминалу 10 список оказываемых услугах и сопутствующую информацию. Кроме того, пользователи принимают уведомление об услуге, выдаваемое сетью. Уведомление об услуге предоставляет терминалу 10 информацию, связанную с данными, подлежащими передаче в широковещательном режиме.

[33] Если пользователь намеревается получать мультимедийную широковещательную/многоадресную услугу «MBMS» в многоадресном режиме, он подписывается на присоединение к группе абонентов многоадресного вещания. Группа абонентов многоадресного вещания представляет собой группу пользователей, выполнивших процедуру подписки. Если пользователь подписался на присоединение к группе многоадресного вещания, он может войти в группу многоадресного вещания, чтобы принимать конкретную мультимедийную услугу. Группа многоадресного вещания представляет собой группу пользователей, принимающих конкретную услугу многоадресного вещания. Присоединение к группе многоадресного вещания, также называемое активацией многоадресной мультимедийной широковещательной/многоадресной услуги «MBMS», означает объединение с группой многоадресного вещания, в которую входят пользователи, желающие принимать конкретную услугу многоадресного вещания. Соответственно, присоединившись к группе многоадресного вещания, т.е. выполнив активацию мультимедийной широковещательной/многоадресной услуги «MBMS», пользователь может принимать конкретные мультимедийные данные.

[34] Контроллер 23 радиосети «RNC» передает данные пользователя мультимедийной широковещательной/многоадресной услуги «MBMS» на терминал 10 через базовую станцию 21 (узел В) и плоскость пользователя протокола универсальной наземной сети 20 радиодоступа «UTRAN». Универсальная наземная сеть 20 радиодоступа «UTRAN» передает данные пользователя мультимедийной широковещательной/многоадресной услуги «MBMS» посредством создания и обслуживания канала радиодоступа «RAB» между терминалом 10 и базовой сетью 30 для передачи сообщения о запросе (сообщение вызова). Данные пользователя мультимедийной широковещательной/многоадресной услуги «MBMS» передаются только по нисходящему каналу. Радиоканал мультимедийной широковещательной/многоадресной услуги «MBMS» обеспечивает передачу исключительно на конкретный терминал 10 данных пользователя конкретной мультимедийной широковещательной/многоадресной услуги «MBMS», передаваемой базовой сетью 30 в универсальную наземную сеть 20 радиодоступа «UTRAN».

[35] Радиоканалы мультимедийной широковещательной/многоадресной услуги «MBMS» делятся на каналы с соединением типа «один со многими» и с соединением типа «один с одним». Для предоставления мультимедийной широковещательной/многоадресной услуги «MBMS» универсальная наземная сеть 20 радиодоступа «UTRAN» 20 выбирает один из двух типов радиоканалов мультимедийной широковещательной/многоадресной услуги «MBMS». Для выбора одного из двух типов радиоканалов мультимедийной широковещательной/многоадресной услуги «MBMS» универсальная наземная сеть 20 радиодоступа «UTRAN» должна определить число пользователей или терминалов 10 конкретной мультимедийной широковещательной/многоадресной услуги «MBMS», находящихся в одной ячейке.

[36] Чтобы определить тип радиоканала мультимедийной широковещательной/многоадресной услуги «MBMS», универсальная наземная сеть 20 радиодоступа «UTRAN» может сосчитать число терминалов 10. Универсальная наземная сеть 20 радиодоступа «UTRAN» информирует терминалы 10, что она подсчитывает число терминалов, когда она выдает информацию о мультимедийной широковещательной/многоадресной услуге «MBMS» через общий канал управления мультимедийной широковещательной/многоадресной услугой «MBMS» или выдает пейджинговое сообщение для конкретной группы мультимедийной широковещательной/многоадресной услуги «MBMS».

[37] Когда терминал 10 получает уведомление о мультимедийной широковещательной/многоадресной услуге «MBMS», показывающее, что по соответствующей услуге выполняется подсчет, терминал устанавливает соединение между логическим блоком уровня управления радиоресурсом «RRC» терминала и логическим блоком уровня управления радиоресурсами «RRC» универсальной наземной сети 20 радиодоступа «UTRAN» посредством передачи сообщения с запросом на установление RRC-соединения в универсальную наземную сеть 20 радиодоступа «UTRAN» через общий восходящий канал. Сообщение с запросом на установление RRC-соединения информирует универсальную наземную сеть 20 радиодоступа «UTRAN», что терминал 10 желает получить соответствующую мультимедийную широковещательную/многоадресную услугу «MBMS».

[38] Посредством подсчета числа терминалов 10, передавших сообщение с запросом на установление RRC-соединения, универсальная наземная сеть 20 радиодоступа «UTRAN» может определить пользователей, находящихся в одной ячейке и желающих получить конкретную мультимедийную широковещательную/многоадресную услугу «MBMS». Затем на основе этого подсчета универсальная наземная сеть 20 радиодоступа «UTRAN» устанавливает радиоканал мультимедийной широковещательной/многоадресной услуги «MBMS».

[39] Если число пользователей или терминалов 10, находящихся в соответствующей ячейке, меньше определенного порогового значения, универсальная наземная сеть 20 радиодоступа «UTRAN» устанавливает радиоканал мультимедийной широковещательной/многоадресной услуги «MBMS» с соединением типа «один с одним». Если число пользователей или терминалов 10, находящихся в соответствующей ячейке, больше или равно заданному пороговому значению, универсальная наземная сеть 20 радиодоступа «UTRAN» устанавливает радиоканал мультимедийной широковещательной/ многоадресной услуги «MBMS» с соединением типа «один со многими». Однако обычный метод пейджинговой связи, с помощью которого универсальная наземная сеть 20 радиодоступа «UTRAN» определяет число терминалов 10, желающих получать мультимедийную широковещательную/многоадресную услугу «MBMS», не лишен недостатков.

[40] Когда универсальная наземная сеть 20 радиодоступа «UTRAN» производит уведомление о мультимедийной широковещательной/многоадресной услуге «MBMS», с терминалов 10, желающих принимать мультимедийную широковещательную/многоадресную услугу «MBMS», передаются ответные сообщения, например ответные сообщения уровня управления радиоресурсами «RRC». Ответные сообщения одновременно концентрируются на восходящем канале, что приводит к увеличению помех и нагрузки на восходящий канал. Из-за того что универсальная наземная сеть 20 радиодоступа «UTRAN» посылает уведомление об услуге мультимедийной широковещательной/многоадресной услуге «MBMS» множеству терминалов 10 с использованием общего канала управления мультимедийной широковещательной/многоадресной услугой «MBMS» и соответствующие терминалы одновременно информируют универсальную наземную сеть 20 радиодоступа «UTRAN» о том, что они хотят получить соответствующую мультимедийную широковещательную/ многоадресную услугу «MBMS» через общий восходящий канал, помехи и нагрузка на восходящий канал возрастают.

[41] С возрастанием помех и нагрузки время, необходимое для отправки терминалами 10 ответных сообщений, может стать нежелательно большим. Следовательно, некоторые каналы не смогут передать ответное сообщение в течение времени, за которое универсальная наземная сеть 20 радиодоступа «UTRAN» должна установить радиоканал мультимедийной широковещательной/многоадресной услуги «MBMS».

[42] Как только универсальная наземная сеть 20 радиодоступа «UTRAN» принимает ряд ответных сообщений с терминалов 10, число которых превышает пороговое значение, заданное для установки радиоканала мультимедийной широковещательной/многоадресной услуги «MBMS» с соединением типа «один со многими», универсальная наземная сеть 20 радиодоступа «UTRAN» больше не нуждается в дополнительных ответных сообщениях, т.к. все требования в отношении выбора радиоканала уже удовлетворены. Однако в известных технических решениях, даже когда универсальная наземная сеть 20 радиодоступа «UTRAN» уже приняла ответные сообщения, число которых превышает пороговое значение, универсальная наземная сеть 20 радиодоступа «UTRAN» продолжает принимать ответные сообщения до тех пор, пока существует радиоканал мультимедийной широковещательной/многоадресной услуги «MBMS». Следовательно, ресурсы восходящего канала растрачиваются нежелательным образом.

[43] Процедура установления RRC-соединения в общем случае разделяется на три шага: терминал 10 передает сообщение с запросом на установление RRC-соединения в универсальную наземную сеть 20 радиодоступа «UTRAN», универсальная наземная сеть 20 радиодоступа «UTRAN» передает сообщение об установлении RRC-соединения на терминал, и терминал передает завершающее сообщение об установлении RRC-соединения в универсальную наземную сеть 20 радиодоступа «UTRAN». Эти шаги показаны на фиг.3.

[44] Фиг.3 иллюстрирует известную процедуру, при которой универсальная наземная сеть 20 радиодоступа «UTRAN» принимает от терминала 10 запрос на установление RRC-соединения. Когда находящийся в свободном состоянии терминал 10 желает установить RRC-соединение, терминал сначала передает сообщение с запросом на установление RRC-соединения в универсальную наземную сети 20 радиодоступа «UTRAN». Сообщение с запросом на установление RRC-соединения может содержать причину установления RRC-соединения и исходный идентификатор терминала. Исходный идентификатор терминала, или идентификатор пользователя, представляет собой идентификатор, являющийся уникальным для конкретного терминала и позволяющий идентифицировать терминал независимо от его местонахождения в любом месте в мире.

[45] В ответ на запрос на установление RRC-соединения универсальная наземная сеть 20 радиодоступа «UTRAN» передает сообщение об установлении RRC-соединения на терминал 10. Сообщение об установлении RRC-соединения может содержать временный идентификатор радиосети «RNTI» и информацию об установке радиоканала, переданную вместе с исходным идентификатором терминала. Временный идентификатор радиосети «RNTI» представляет собой идентификатор терминала, назначенный так, чтобы позволить универсальной наземной сети 20 радиодоступа «UTRAN» идентифицировать терминалы 10, находящиеся в состоянии соединения. Временный идентификатор радиосети «RNTI» используется лишь тогда, когда RRC-соединение существует и используется только внутри данной универсальной наземной сети 20 радиодоступа «UTRAN».

[46] В ответ на сообщение об установлении RRC-соединения терминал 10 создает RRC-соединение с универсальной наземной сетью 20 радиодоступа «UTRAN» и передает сообщение о завершении установления RRC-соединения в универсальную наземную сеть 20 радиодоступа «UTRAN». После установления RRC-соединения терминал 10 при обмене данными с универсальной наземной сетью 20 радиодоступа «UTRAN» вместо исходного идентификатора «UE» использует временный идентификатор радиосети «RNTI».

[47] Т.к. исходный идентификатор пользователя является уникальным идентификатором, частое его использование может увеличить опасность нежелательного его раскрытия. Поэтому исходный идентификатор пользователя используется редко, только при первоначальной процедуре установления RRC соединения, а после этого по соображениям безопасности используется временный идентификатор радиосети «RNTI».

[48] Однако универсальная наземная сеть 20 радиодоступа «UTRAN» может также отклонить запрос на установление RRC-соединения по множеству причин, например из-за недостатка радиоресурсов. На фиг.4 иллюстрируется известная процедура, в которой универсальная наземная сеть 20 радиодоступа «UTRAN» отклоняет запрос терминала 10 на установление RRC-соединения.

[49] После приема от терминала 10 запроса на RRC-соединение универсальная наземная сеть 20 радиодоступа «UTRAN», если есть необходимость в отказе в установлении RRC-соединения, передает сообщение об отказе в установлении RRC-соединения. Исходный идентификатор пользователя и причина отказа в установлении соединения включены, сообщение об отказе в установлении RRC-соединения с целью информирования терминала 10 о причинах отказа в установлении RRC-соединения. После приема сообщения об отказе в установлении RRC-соединения терминал 10 возвращается в свободное состояние.

[50] Фиг.5 иллюстрирует известный способ 100 запроса терминалом 10 установления RRC-соединения. Способ 100 включает в себя передачу сообщения с запросом на установление RRC-соединения (S110) и запуск таймера (S 120), определение принято сообщение об установлении RRC-соединения (S130) или сообщение об отказе в установлении RRC-соединения (S144), до истечения установленного таймером времени (S150), и повторение процедуры, пока не будет принято сообщение об установлении RRC-соединения или сообщение об отказе в установлении RRC-соединения или будет определено, что достигнуто пороговое значение (S160) для отправки запросов на установление RRC-соединения.

[51] После приема от терминала 10 сообщения с запросом на установление RRC-соединения универсальная наземная сеть 20 радиодоступа «UTRAN» допускает запрос на установление RRC-соединения, если радиоресурсы достаточны, и передает сообщение об установлении RRC-соединения на терминал. В ином случае универсальная наземная сеть 20 радиодоступа «UTRAN» отклоняет запрос на установление RRC-соединения и передает на терминал 10 сообщение об отказе в установлении RRC-соединения.

[52] После определения на шаге S130, что сообщение об установлении RRC-соединения было принято, исходный идентификатор пользователя «UE», содержащийся в сообщении об установлении RRC-соединения, сравнивается с собственным идентификатором терминала с целью определения, предназначено ли данное сообщение для этого терминала 10. Если исходный идентификатор пользователя, содержащийся в сообщении об установлении RRC-соединения, отличается от идентификатора пользователя терминала 10, терминал не учитывает принятое сообщение и на шаге S144 определяет, было ли принято сообщение об отказе в установлении RRC-соединения. Если исходный идентификатор пользователя, содержащийся в сообщении об установлении RRC-соединения, совпадает с идентификатором пользователя терминала 10, терминал устанавливает RRC-соединение с универсальной наземной сетью 20 радиодоступа «UTRAN» 20 и переходит в состояние RRC-соединения.

[53] После установления RRC-соединения с универсальной наземной сетью 20 радиодоступа «UTRAN» временный идентификатор радиосети «RNTI», назначенный универсальной наземной сетью 20 радиодоступа «UTRAN», сохраняется в памяти, и на шаге S142 в универсальную наземную сеть 20 радиодоступа «UTRAN» передается сообщение о завершении установления RRC-соединения. Сообщение о завершении установления RRC-соединения содержит информацию о характеристиках терминала 10. На шаге S170 прекращается передача дальнейших сообщений с запросом на установление RRC-соединения.

[54] После определения на шаге S144, что было принято сообщение об отказе в установлении RRC-соединения, исходный идентификатор пользователя, содержащийся в сообщении об отказе в установлении RRC-соединения, сравнивается с собственным идентификатором терминала с целью определения, предназначено ли данное сообщение для этого терминала 10. Если исходный идентификатор пользователя, содержащийся в сообщении об отказе в установлении RRC-соединения, отличается от идентификатора пользователя терминала 10, терминал не учитывает принятое сообщение и на шаге S150 проверяет состояние таймера. Если исходный идентификатор пользователя, содержащийся в сообщении об отказе в установлении RRC-соединения совпадает с идентификатором пользователя терминала 10, терминал на шаге S146 переходит в свободное состояние и на шаге S170 прекращает выполнение попыток установления RRC-соединения.

[55] На шаге S150 после определения, что время, заданное в таймере, не истекло, терминал 10 продолжает ждать приема сообщения об установлении RRC-соединения или сообщении об отказе в установлении RRC-соединения. Если на шаге S150 определится, что время таймера истекло, на шаге S 160 определяется, достигнуто ли пороговое значение для отправки сообщений с запросом на установление RRC-соединения.

[56] Если пороговое значение для отправки сообщений с запросом на установление RRC-соединения достигнуто, терминал 10 на шаге S170 прекращает выполнение попыток установления RRC-соединения. Если пороговое значение для отправки сообщений с запросом на установление RRC-соединения не достигнуто, на шаге S110 инициируется другая попытка установления RRC-соединения, и процедура повторяется.

[57] В известном техническом решении, когда универсальная наземная сеть 20 радиодоступа «UTRAN» должна посылать сообщения об отказе в установлении RRC-соединения на множество терминалов, запросивших установление RRC-соединения, радиоресурсы растрачиваются напрасно, т.к. передача сообщений об отказе в установлении RRC-соединения требует нежелательно много времени. Например, яркий пример такого напрасного расходования радиоресурсов имеет место, когда предоставляется многоадресная услуга.

[58] В универсальной наземной сети 20 радиодоступа «UTRAN» используется процедура уведомления о многоадресной услуге с целью выполнения операции подсчета, чтобы определить общее число терминалов 10, желающих принять конкретную многоадресную услугу внутри конкретной ячейки. Операция подсчета используется для определения, должен ли радиоканал, обеспечивающий доставку конкретной многоадресной услуги иметь соединение типа «один со многими» или типа «один с одним». Если число терминалов, находящихся в соответствующей ячейке, меньше порогового значения, устанавливается радиоканал с соединением типа «один с одним». Если число терминалов, находящихся в соответствующей ячейке, больше или равно заданному пороговому значению, устанавливается радиоканал с соединением типа «один со многими».

[59] Когда для конкретной услуги установлен радиоканал с соединением типа «один с одним», все терминалы 10, желающие принять услугу, должны находиться в состоянии RRC-соединения. Однако, если для конкретной услуги установлен радиоканал с соединением типа «один со многими», всем терминалам 10, желающим принять услугу, нет необходимости находиться в состоянии RRC-соединения, т.к. через радиоканал с соединением типа «один со многими» терминалы, находящиеся в свободном состоянии, также способны принимать многоадресную услугу.

[60] Для многоадресной услуги выбор типа радиоканала с использованием операции подсчета является существенным фактором для эффективного распределения радиоресурсов. Поэтому операция выбора выполняется перед началом предоставления многоадресной услуги или периодически во время выполнения многоадресной услуги.

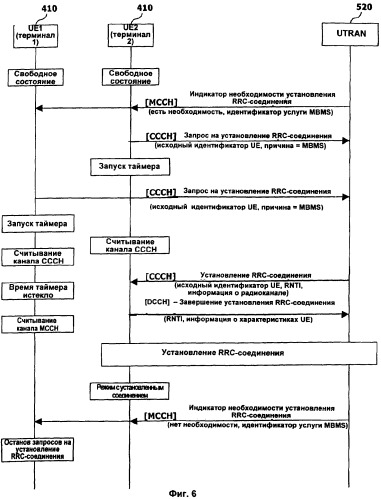

[61] В целях подсчета числа терминалов 10 в универсальной наземной сети 20 радиодоступа «UTRAN
