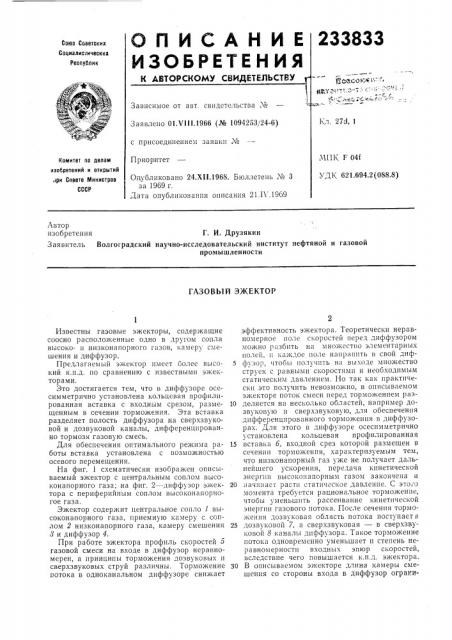

О П И C А Н И Е 233833

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

1 л. 27с1, 1

Заявлено 01.И11.1966 (№ 1094253124-6) с присоединением заявки ¹

МПК F 04f

УДК 621.694.2(088.8) Приоритет

Комитет по делам изобретений и открытий,1ри Спеете Министров

СССР

Опубликовано 24.Xll.1968. Бюллетень № 3 за 1969 г.

Дата опубликования описания 21.1 .1969

Автор изобретения Г. И. Друзякин

Заявитель Волгоградский научно-исследовательский институт нефтяной и газовой промышленности

ГАЗОВЫЙ ЭЖЕКТОР

Известны газовые эжекторы, содержащие соосно расположенные одно в другом сопла высоко- и низконапорного газов, камеру смешения и диффузор.

Предлагаемый эжектор имеет более высокий к.п.д. по сравнению с известными эжекторами.

Это достигается тем, что в диффузоре осесимметрично установлена кольцевая профилированная вставка с входным срезом, размещенным в сечении торможения. Эта вставка разделяет полость диффузора на сверхзвуковой и дозвуковой каналы, дифференцированно тормозя газовую смесь.

Для обеспечения оптимального режима работы вставка установлена с возможностью осевого перемещения.

На фиг. 1 схематически изобра>кен описываемый эжектор с центральным соплом высоконапорного газа; на фиг. 2 — диффузор эжектора с периферийным соплом высоконапорногое газа.

Эжектор содержит центральное сопло 1 высоконапорного газа, приемную камеру с соплом 2 низконапорного газа, камеру смешения > и диффузор 4.

При работе эжектора профиль скоростей 5 газовой смеси на входе в диффузор неравномерен, а принципы торможения дозвуковых и сверхзвуковых струй различны. Торможение потока в одноканальном диффузоре снижает эффективность эжектора. Теоретически неравномерное поле скоростей перед диффузором можно разбить на множество элементарных полей, и каж„.ое поле направить в свой диф5 фузор, чтобы полу шть н 1 выходе множество

cTp> ñê с равными скорост5lми и неооходимым статических(давлениеъ1. Но так как практически это получить невозможно, в описываемом эжекторе поток смеси перед торможением раз10 деляется на несколько областей, например дозвуковую и сверхзвуковую, для обеспечения дифференцированного торможения в диффузорах. Для этого в дпффузоре осесимметрично установлена кольцевая профилированная

15 вставка 6, входной срез которой размещен в сечении торможения, характеризуемым тем, что низконапорный газ уже не получает дальнейшего ускорения, передача кинетической энсртчш высоконапорным газом закончена и

20 начинает расти статическое давление, С это>о момента требуется рациональное торможение, чтобы уменьшить рассеивание кинетической энерпш газового потока. После сечения торможения дозвуковая область потока поступает в

25 дозвуковой 7, а сверхзвуковая — в сверхзвуковой 8 каналы диффузора. Такое торможение потока одновременно уменьшает и степень неравномерности входных эпюр скоростей, вследствие чего повышается к.п.д. эжектора.

30 В описываемом э>кекторе длина камеры смешения со стороны входа в диффузор ограни233833

Предмет изобретения

Составитель Т. Рабчук

Тсхред А. А. Камышиикова Корректор Г. И. Плешакова

Редактор П. Шлайи

Заказ 593 13 Тираж 437 ° Подписное

ЦНИИН Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Цсптр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2 чивяется сечением торможения, что coKp3IU3cT длину эхкекторя. Для ВыВОдя эжектора ня Оптимальный режим работы вставка установлена.с возможностью. осевого перемещения.

Разделение полости диффузора на большее количество каналов обусловливается степенью увеличения потерь на трение и вызывает усложнение конструкции эжектора.

1. Газовый эжектор, содержащий соосно расположенные одно в другом сопла для высоко- и низконапорного газов, камеру смешения и диффузор, отличагощийся тем, что, с целью повышения к.п.д. в диффузоре осесимметрично установлена кольцевая профилированная вставка с входным срезом, размещенным в сечении торможения, разделяющая полость диффузора на сверхзвуковой и дозвуковой каналы с тем, чтобы обеспечить дифференцированное торможение газовой смеси.

2. Эжектор по п. 1, от.гичающийся тем, что, с целью обеспечения оптимального режима работы, вставка установлена с возможностью осевого перемещения.
