Способ приготовления электродов из двуокиси марганца

Способ приготовления электродов из двуокиси марганца

Иллюстрации

Показать все

Реферат

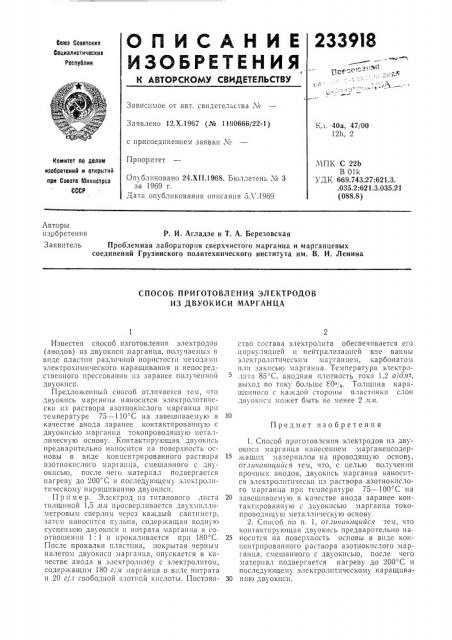

ОПИСАНИЕ

ИЗОБРЕТЕ Н Ия

К АВТОРСИОМУ СВИДЕТЕПЬСТВУ

Сок(э Советских

Со((излистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 12.Х.1967 (№ 1190666/22-1) с присоединением заявки ¹

Приоритет

Кл. 40а, 47/00

12h, 2

Комитет по попом изобретений и открытий при Совете Министров

СССР

МПК С 22Ь

В Olk

УДК 669.743.27:621.3. .035.2:621.3.035.21 (088.8) Опубликовано 24.Х!1.1968. Бюллетень ¹ 3 за 1969 г.

Дата опубликования описания 5Л,1969

Авторы изобретения Р. И. Агладзе и T. А. Березовская

Заявитель Проблемная лаборатория сверхчистого марганца и марганцевых соединений Грузинского политехнического института им. В. И, Ленина

СПОСОБ ПРИГОТОВЛЕНИЯ ЭЛЕКТРОДОВ

ИЗ ДВУОКИСИ МАРГАНЦА

Предмет изобретения

Известен способ изготовления электродов (анодов) из двуокиси марганца, получаемых ь виде пластин различной пористости методами электрохимического наращивания и непосредственного прессования из заранее полученной двуокиси.

Предложенный способ отличается тем, ITQ двуокись марганца наносится электролитичсски из раствора азотиокислого марганца при температуре 75 — 110 С на завешиваемую в качестве анода заранее контактированную с двуокисью марганца токопроводящую металлическую основу. Контактирующая двуокись предварительно наносится на поверхность основы в виде концентрированного раствора азотиокислого марганца, смешанного с двуокисью, после чего материал подвергается нагреву до 200" С и последующему электро;штическому наращиванию двуокиси.

Пример. Электрод из титанового листа толщиной 1,5,1(,т(просверливастся двухмиллиметровым сверлом через каждый сантиметр, затем наносится пульпа, содсрхкаща11 водную суспеизию двуокиси I: нитрата марганца в соотношении 1: 1 и прокаливается при 180 С.

После прокалки пластина, покрытая черным налетом двуокиси марганца, опускается в качестве анода в элсктролизер с электролитом, соде17жашим 180 2/1(: (арганца В В((де HIITpBTB и 20 г/л свободной азотной кислоты. Постоянство состава электролита обеспечивается его циркуляцией и нейтрализацией вие ванны элскт17о 7IITII (ccl

20 завсшиваему(о в качестве анода заранее контактированиую с двуокисью марганца токопроводящую металлическую основу.

2. Способ по п. 1, от(а (а ощи(1ся тем, что контактирующая двуокись предварительно на25 носится на поверхность основы в виде концентрированного раствора азотнокислого марганца, смешанного с двуокисью, после чего материал подвергается нагреву до 200 С и последующему электролитическому наращиваЗО нию двуокиси.
